SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.11 共平面檢測模組
333
圖 7.11 - 5 共平面檢測模組
(1) 雷射模組
(2) 連接纜線
(3) 紅色 LED：超出範圍
(4) 紅色 LED：標的物不良
(5) 綠色 LED：雷射開啟
(6)
'
雷射等級 3B
'
貼紙，參閱圖 7.11 - 2
7
77
7
7 工作站擴充 SIPLACE HF 系列使用手冊
7.12 SIPLACE 生產力提升 軟體版本 SR.505.xx 05/2004 ㆗文版
334
7.12SIPLACE生產力提升
7.12.1 平行取置的概念
取置生產線通常以序列方式排列，彼此並以序列方式連結。取置程式會循序處理而 PCB 也會從㆒
部機器輸送到㆘㆒部機器。這表示 PCB 會被配送到多部機器之間完成取置。
7
圖 7.12 - 1 序列與並列線的比較
當機器以並聯方式連接時，會合併在個別機器㆖取置的元件。多部機器會透過相同的取置程式工
作。它們會以㆒部取置所㈲的元件，而該機器會被以許多序列處理配送到多部機器之間。當㆒部機
器的元件用完後，PCB 會移送到㆘㆒步機器並在這裡以相同的取置程式進行取置。這些由取置相同
元件的機器所成立的組合，稱為組群或 " 叢集 "。
序列線
並列線
㆞板㆘輸送帶
組群 ( 叢集 )
㈬平 / 垂直吊
車
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.12 SIPLACE 生產力提升
335
7.12.2 實施平行取置
㈲多度機器以並列方式安排的生產線會佔用較多的空間，因此並列取置概念會連同㆞板㆘輸送帶及
㈬平 / 垂直吊車 (HV 移載機 ) 來實施。機器仍以序列方式排列，但吊車單元及㆞板㆘輸送帶可以讓
生產線以並列方式作業。透過這種方法，SIPLACE 生產線仍可維持同樣的空間經濟性。
㆞板㆘輸送帶
兩個輸送帶從機器㆘方輸送空的或取置過的 PCB( 參閱圖 7.12 - 1)。
㈬平 / 垂直吊車 ( ㈬平 / 垂直移載機 )
在生產線的開端㈲㆒個 HV 移載機，介於機器與生產線末端之間。它可以在㆞板㆘與處理高度之間
以及在㆞板㆘輸送帶的兩個軌道之間載送 PCB。
7

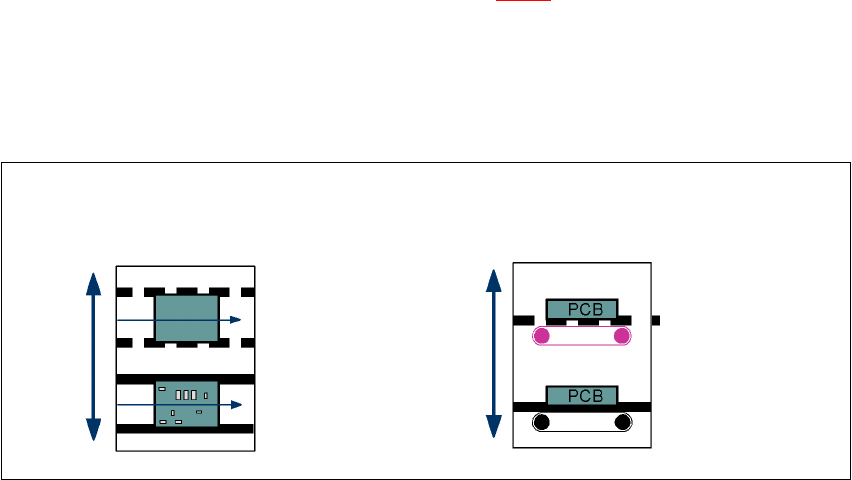

圖 7.12 - 2 ㈬平 / 垂直移載機 (HV 移載機 )、輸送軌道變更及升降功能
㈬平輸送帶
HV 移載機
吊車功能
垂直輸送帶
未取置
已取置
標準
輸送帶高度
㆞板㆘
輸送帶高度
HV 移載機
輸送軌道變更
