4.4 安裝地點的基礎設施
4.4.1 關於基礎設施品質的建議
取置機的基地必須堅固且平整，因為在取置機使用時，動力會產生震動。震動的規模則取決於基地
的結構。以下所列為合適，但先決條件是沒有超過地坪負荷參數等： 4
－ 強化混凝土天花板結構，例如生產大廳的天花板
－ 強化混凝土地坪，例如沒有地下室的生產大廳的混凝土地板
－ 雙層地板的房間，先決條件是兩層地板之間有穩固的基地。相同的裝設條件也適用於這個中間
基地，可以由鋼樑或混凝土構成。
4.4.1.1 機器重量及地坪負荷
4
4
4.4.1.2 震動限制
取置機對於地震並不特別敏感，但仍應遵守下列震動限制。 4
4
4
基本機器重量
3800 kg (HF), 3850 kg (HF/3)
重量 ( 全配備 )
4700 kg (HF), 4750 (HF/3)
支腳接地面積
6.01 m
2
(HF), 6.48 m
2
(HF/3)
機器腳架數
6
基地的單位面積承重
最小 1,561 kg/m
2
(HF)
最小 1,590 kg/m
2
(HF/3)
每英呎規定地坪負荷
6 個機器腳架
3 個機器腳架
75.3 N/cm
2
150.6 N/cm
2
參數 值
第三階震動速度頻譜值
5 - 100 Hz
v < 250 µm/s
根據時間曲線的 v
max
值
v
max
< 1.5 mm/s
4 組立與啟用 SIPLACE HF 系列使用手冊
4.4 安裝地點的基礎設施 軟體版本 SR.505.xx 05/2004 中文版
156
4.4.2 壓縮空氣供氣
4.4.2.1 檢查壓縮空氣供氣
檢查壓縮空氣供應是否符合上述機器規格 ( 參閱 91 頁第 3.3 節)。 4
請注意： 4
標題為 " 客戶廠房設施中的 SMD 系統網路組態 ( 電氣及壓縮空氣 )"( 零件號碼：00191409-xx) 的文
件，說明了為符合要求的規格所可以採取的措施。
Æ 記錄安裝地點的壓縮空氣特性。
4.4.2.2 取置機上的壓縮空氣接頭
4

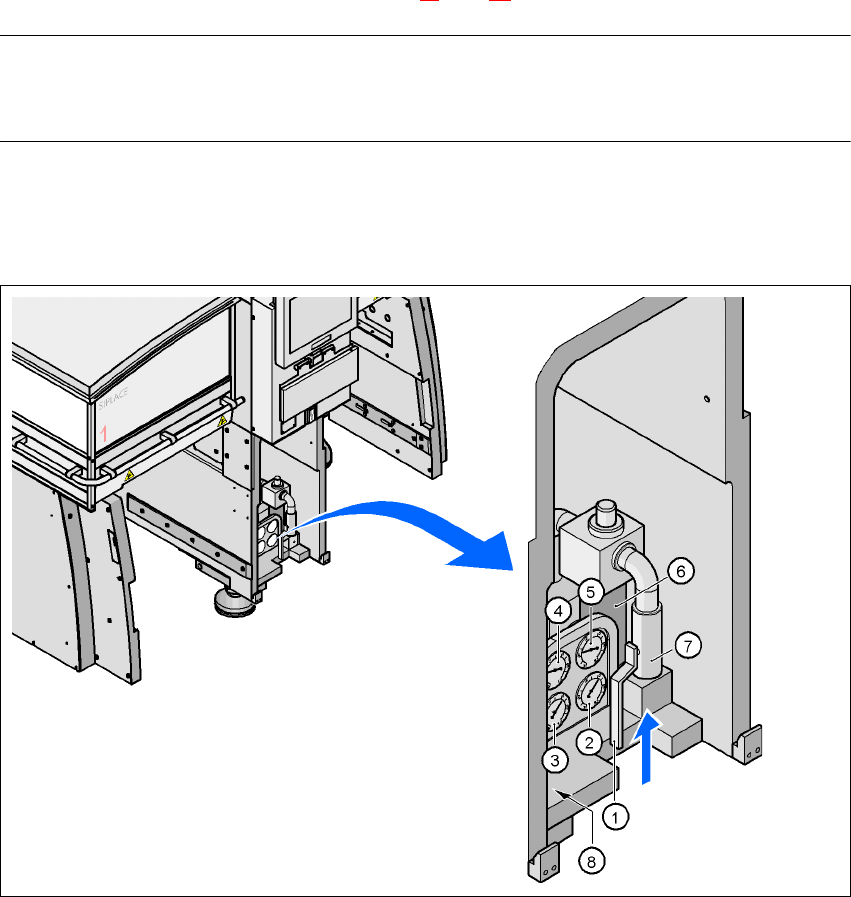

圖 4.4 - 1 壓縮空氣管線接頭
(1) 停止閥處於 "OPEN"( 開啟 ) 位置
(2) 機器機件供應壓力氣壓計
需求壓力值：0.48 ± 0.025 MPa，4.8 ± 0.25 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(3) 懸臂分配器供應壓力氣壓計
需求壓力值：0.46 ± 0.01 MPa，4.6 ± 0.1 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.4 安裝地點的基礎設施
157
(4) 散裝元件盒送料器供應壓力氣壓計
需求壓力值：0.25 MPa ± 0.05 MPa，2.5 bar ± 0.5 bar ( 顯示範圍：0 - 0.6 MPa，0 - 6 bar)
(5) 輸入壓力氣壓計
需求壓力值：0.5 - 1.0 MPa，5 - 10 bar ( 顯示範圍：0 - 1.0 MPa，0 - 10 bar)
(6) 壓縮空氣濾清器
(7) 壓縮空氣接頭
(8) 固定空氣配接盤的內六角螺絲
警告
在壓縮空氣管線內仍有壓力存在時，絕對不可拆開管線。否則會有受傷的危險。 4
4.4.3 主電源
4

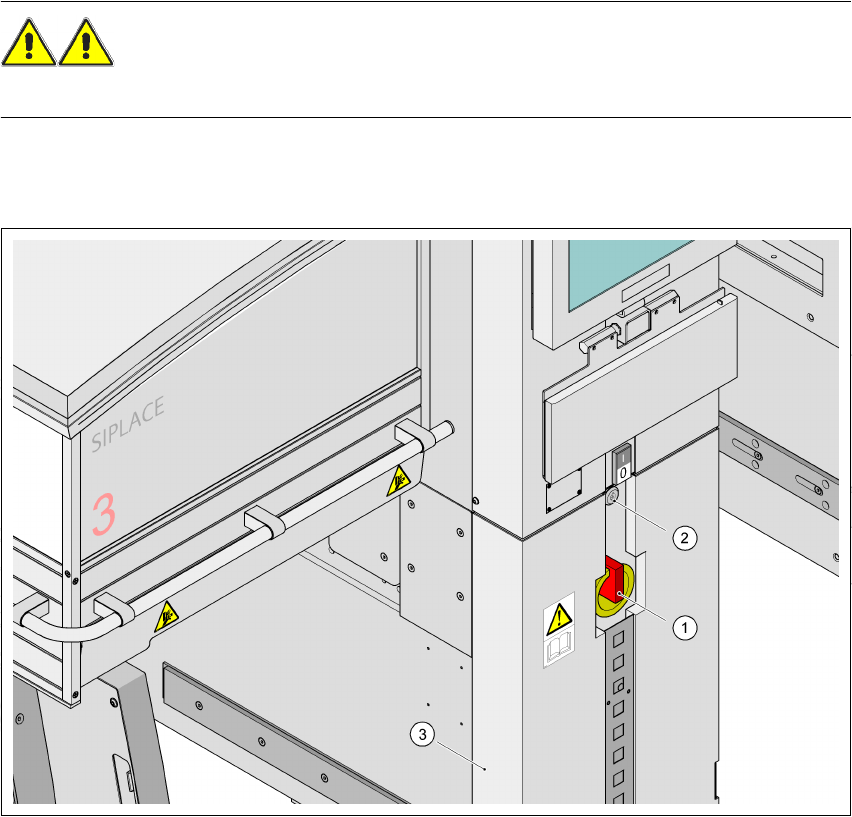

圖 4.4 - 2 機器上的電源位置
4
(1) 主電源開關
(2) 鎖
(3) 護蓋
