4 組立與啟用 SIPLACE HF 系列使用手冊 4.2 取置系統的尺寸 軟體版本 SR.505.xx 05/2004 中 文版 146 4.2.2 PCB 輸送帶右側與機器中央之間的距離 4.2.2.1 單一輸送帶 4 圖 4.2 - 5 PCB 輸送帶右 側與機器中央之間的距離 ( 單位為毫米 )( 單一輸送帶 ) 4 M 機器中央 T PCB 輸送方 向
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.2 取置系統的尺寸
145
4.2.1 機器腳架間隙
4
圖 4.2 - 4 機器腳架間隙 ( 單位為毫米 )
4
4 組立與啟用 SIPLACE HF 系列使用手冊
4.2 取置系統的尺寸 軟體版本 SR.505.xx 05/2004 中文版
146
4.2.2 PCB 輸送帶右側與機器中央之間的距離
4.2.2.1 單一輸送帶
4

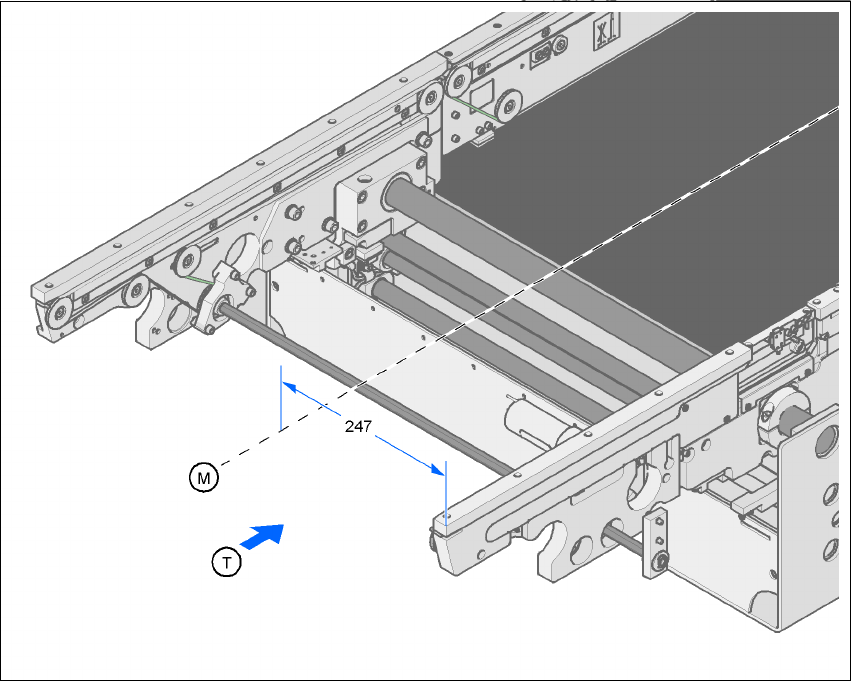

圖 4.2 - 5 PCB 輸送帶右側與機器中央之間的距離 ( 單位為毫米 )( 單一輸送帶 )
4
M 機器中央
T PCB 輸送方向
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.2 取置系統的尺寸
147
4.2.2.2 雙輸送帶
4

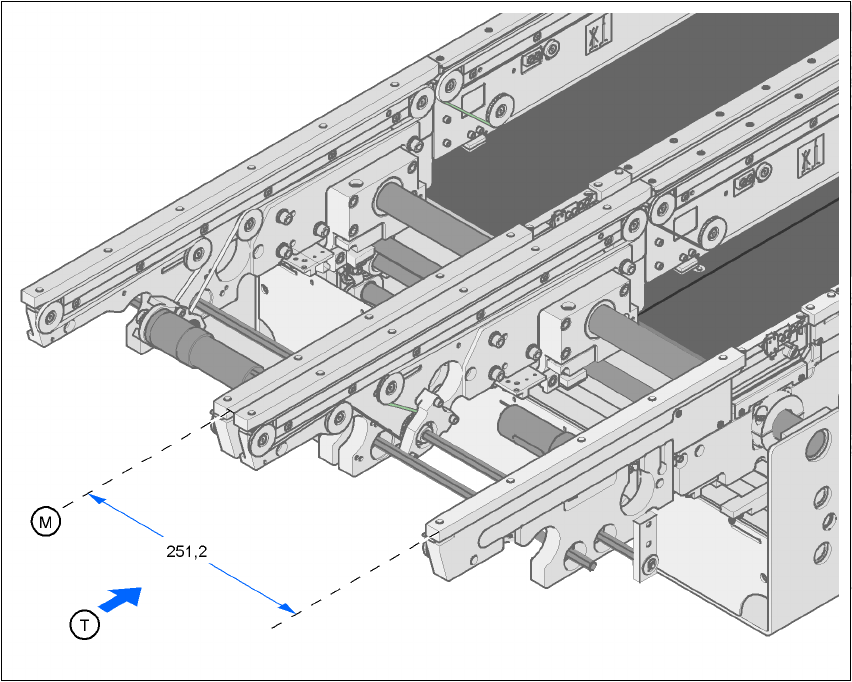

圖 4.2 - 6 PCB 輸送帶右側與機器中央之間的距離 ( 單位為毫米 )( 雙輸送帶 )
4
M 機器中央
T PCB 輸送方向
4
