SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.6 安全配備
59
2.6.2.2 取置機上的保護開關的位置
2

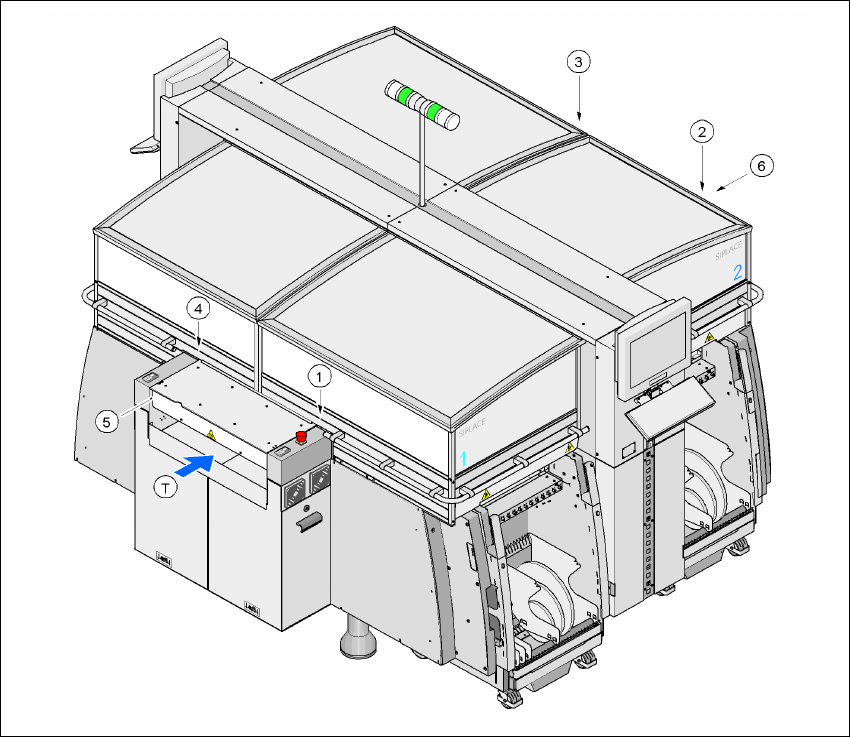

圖 2.6 - 5 取置機上的保護開關的位置
2
(1) 保護蓋開關，位置 1
(2) 保護蓋開關，位置 2
(3) 保護蓋開關，位置 3
(4) 保護蓋開關，位置 4
(5) PCB 輸送帶輸入側蓋板保護開關
(6) PCB 輸送帶輸出側蓋板保護開關
(T) PCB 輸送方向
2 操作安全須知 SIPLACE HF 系列使用手冊
2.6 安全配備 軟體版本 SR.505.xx 05/2004 中文版
60
2.6.2.3 功能的說明
總電源開關在 OFF 位置 ( 參閱圖 2.6 - 3
中的第1項) 2
總電源開關與電源的 3 個相位 L1、L2 及 L3 分離。 2
警告
下列機組件即使在總電源開關關閉後，仍帶有可能致命的電壓： 2
－ Q1 總電源開關的纜線連接端子 L1、L2 及 L3
－ 主濾波器 Z1
－ 維修插座 X102
－ 維修插座的 F1 自動迴路斷電器
－ 個別纜線的顏色，即使在總電源開關關閉後仍留有致命電壓的纜線為棕色。
Æ 取置系統如果不正確的使用，可能因此而造成人員死亡、嚴重傷害或者設備的嚴重損壞。
Æ 請隨時遵循適用的意外防治及 DIN 法規 ( 特別是 DIN EN 204，第一條 )，以及您所在國家的相關法
規。
Æ 電源供應裝置的安全門必須只有適當的合格且經過訓練的人員才能開啟。
總電源開關在 ON 位置 2
在總電源開關開啟後，起動工作站電腦及機器控制器。所有的供應電壓，除懸臂軸 (250 VDC) 以及
星形軸 (145 VDC) 的連結電壓之外，在開啟總開關之後都可使用。 2
停止鈕，黑色 ( 圖 2.6 - 3
第 2 及第 7 項以及圖 2.6 - 4 第3及第5項) 2
這些按鈕可用來停止取置系統。 2
啟動鈕，白色 ( 圖 2.6 - 3
第 3 及第 6 項以及圖 2.6 - 4 第2及第4項) 2
總電源開關開啟後，會有提示提醒您按下起動鈕，使取置系統開始取置作業。如果您打開保護蓋或
者按下緊急停機按鈕之後，同樣的提示也會出現。 2
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.6 安全配備
61
元件計數器 ( 圖 2.6 - 3 中的第 6 項 ) 2
它會顯示插接元件的數量。 2
緊急停機按鈕，鎖定，具備符合 EN 418 的優先保護功能 ( 圖 2.6 - 3
第 5 項及圖 2.6 - 4 第1項) 2
緊急停機按鈕為紅色，在按下後會鎖定在按下的位置。當您按下緊急停機按鈕，緊急停機迴路的切
換接點會斷開，而保護接觸器總成 (PCC K6) 會跳脫。懸臂軸的連結電壓 (250 VDC) 以及星形軸的連
結電壓 (145 VDC) 會被關閉。DP 及 Z 軸的伺服放大器仍接通有 40 VDC 的電壓。緊急停機按鈕的訊
號接點閉合，而螢幕上會出現 " 緊急停機鈕已按下 " 的訊息。下列模組 2
－PCB輸送帶
－PCB夾鉗
－ 寬度調整
－ PCB 制止器以及
－ 廢料帶裁斷器
都會被取消作用。 2
請注意遭到中斷的取置作業，在機器恢復正常作業狀況後，可以繼續執行或者予以取消。 2
保護蓋開關 1、2、3 及 4 ( 圖 2.6 - 4
第 1、2、3 及 4 項 ) 以及 PCB 輸送帶輸入及輸出側的蓋板保護開關 ( 圖
2.6 - 4
第5項) 2
這些開關會檢查保護蓋及任何其他護蓋是否已關閉。若保護蓋已經關閉，緊急停機接點會閉合而訊
號接點會斷開。如果其中一個護蓋為開啟狀態，則緊急停機迴路會斷開而訊號迴路會接通。某些元
件會被取消啟動或者仍保持啟動 ( 參閱 67
頁圖 2.6 - 9)。 2
