3 技術資料 SIPLACE HF 系列使用 手冊 3.8 取置機的尺寸與重量 軟體版本 SR.505.xx 05/2004 中 文版 116 3.8.3 技術資料－ HF 取置機的尺寸、重量 3 3 3 3 3.8.4 技術資料－ HF/3 取置機的尺寸、重量 3 長度 2,380 mm 寬度 2,515 mm 2,614 mm 含監 視器 每個鍵盤再加上 132 mm 有警示燈的高度 最高 2,075 mm 距地高 120 mm 標…
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.8 取置機的尺寸與重量
115
3.8.2 HF/3 取置機的尺寸
3
3
3
3

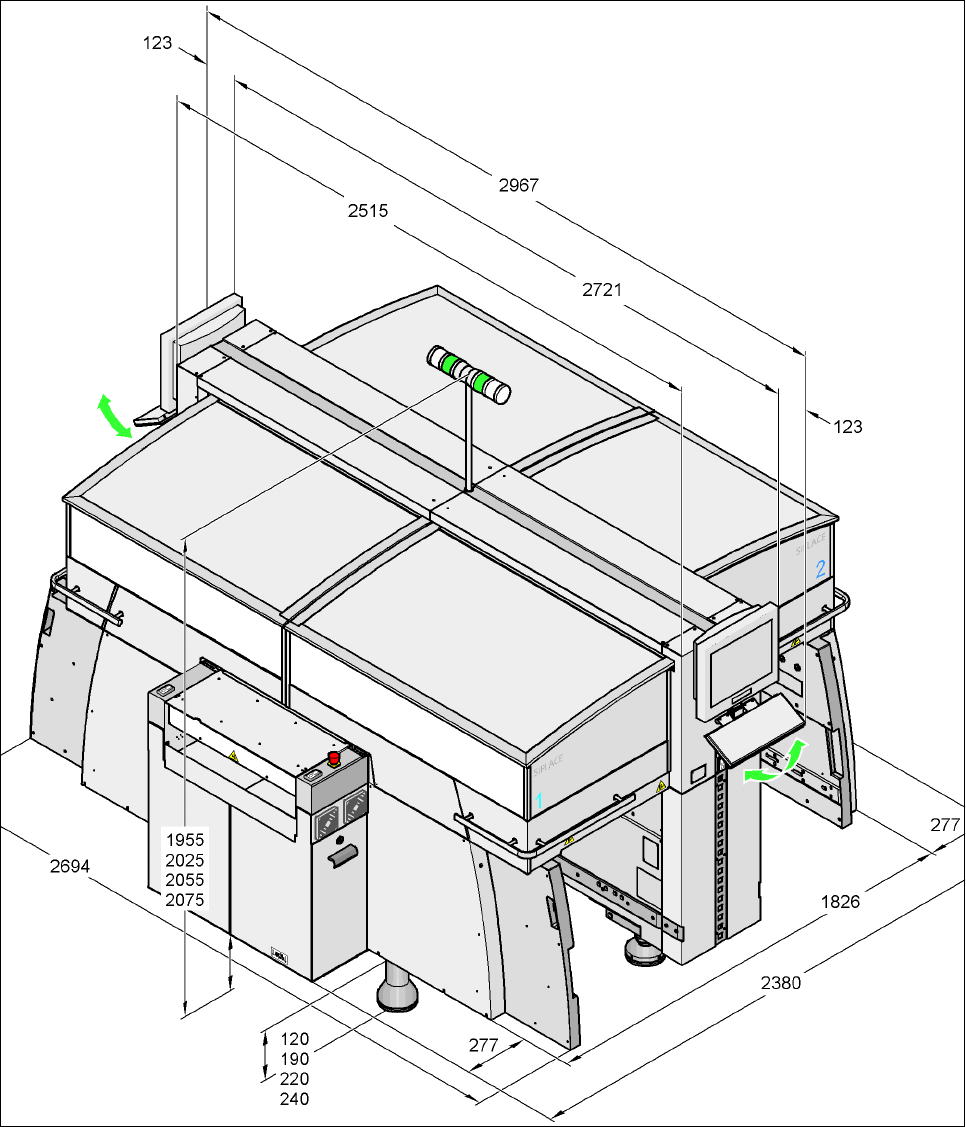

圖 3.8 - 2 HF/3 取置機尺寸 ( 基本機器 )( 單位為毫米 )
3 技術資料 SIPLACE HF 系列使用手冊
3.8 取置機的尺寸與重量 軟體版本 SR.505.xx 05/2004 中文版
116
3.8.3 技術資料－ HF 取置機的尺寸、重量
3
3
3
3
3.8.4 技術資料－ HF/3 取置機的尺寸、重量
3
長度
2,380 mm
寬度
2,515 mm
2,614 mm 含監視器
每個鍵盤再加上 132 mm
有警示燈的高度 最高 2,075 mm
距地高 120 mm 標準高度
240 mm SMEMA 高度
支腳接地面積
6.01 m
2
基本模組重量
3800 kg
全配備重量
4700 kg
基地的單位面積承重
最小 1,561 kg/m
2
指定地坪負荷，針對
6 個機器腳架
3 個機器腳架
75.3 N/cm
2
150.6 N/cm
2
長度
2,380 mm
寬度
2,515 mm
2,721 mm 含監視器
每個鍵盤再加上 123 mm
有警示燈的高度
最高 2,075 mm
距地高
120 mm 標準高度
240 mm SMEMA 高度
支腳接地面積
6.48 m
2
基本模組重量
3850 kg
全配備重量
4750 kg
基地的單位面積承重
最小 1,590 kg/m
2
指定地坪負荷，針對
6 個機器腳架
3 個機器腳架
75.3 N/cm
2
150.6 N/cm
2
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.8 取置機的尺寸與重量
117
3.8.5 料站台車的作業距離
3

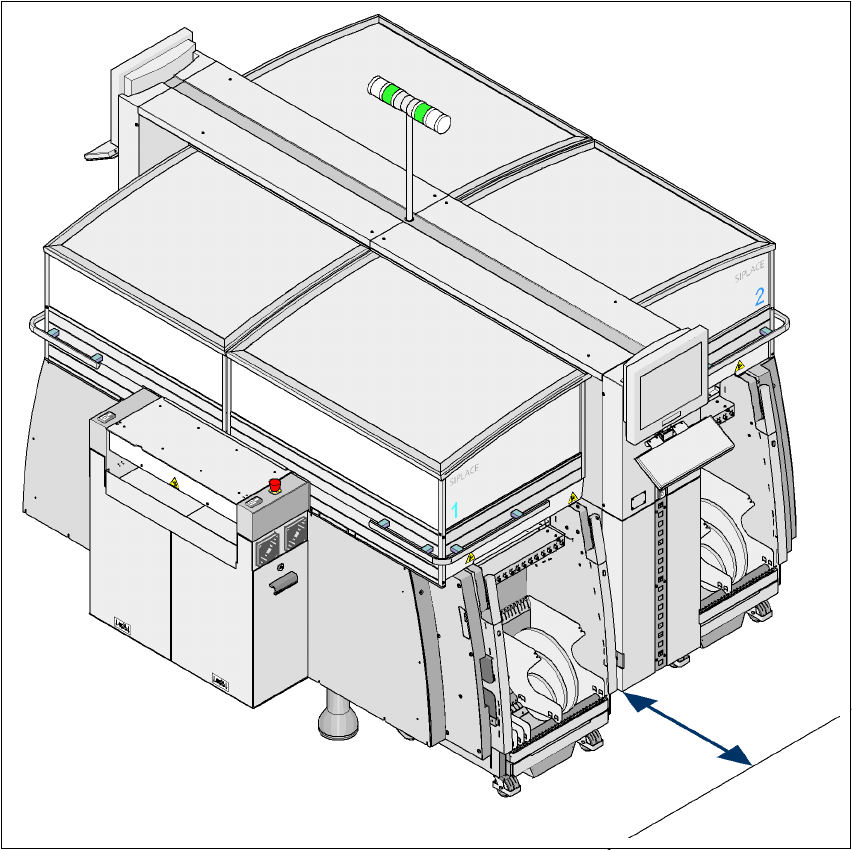

圖 3.8 - 3 SIPLACE HF、HF/3 －料站台車的作業距離
700 mm
