7 工作站擴充 SIPLACE HF 系列使用手冊 7. 1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版 292 7. 1 .2.9 " 第 2 列 " 吸 嘴更換器組裝零件組 " 第 2 列 " 吸嘴更換器可 以安裝在㆘列位置： HF 取置 機： 位置 1 及 3( 參閱 284 頁圖 7. 1 - 1 0 ) HF/3 取置機： 位置 1、 3 及 4( 參閱 285 頁…
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
291
7.1.2.8 位置偵測
吸嘴更換器的每個吸嘴匣㈲㆒個定位基準點可用來進行位置偵測。 7
77
7
7

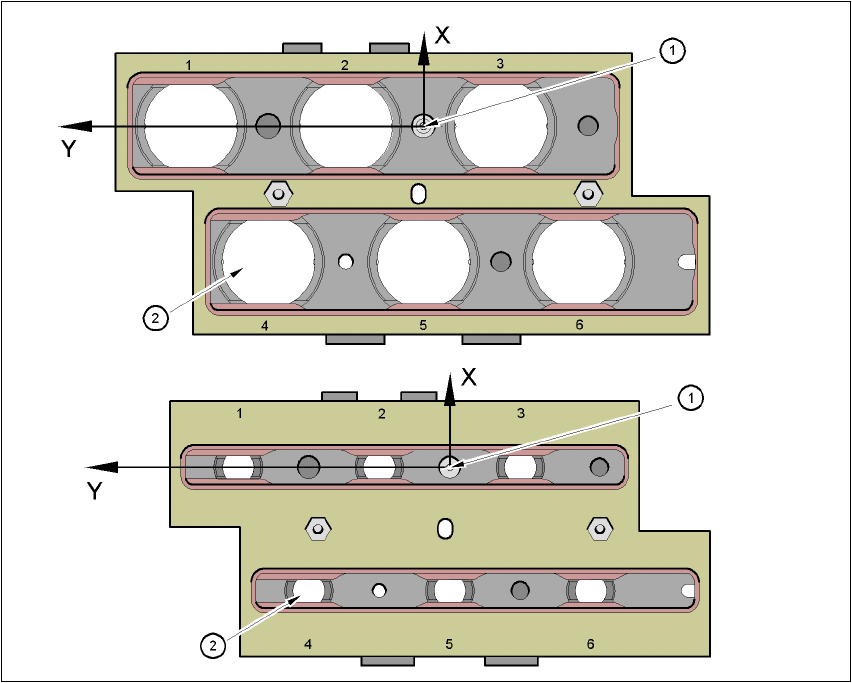

圖 7.1 - 15 吸嘴更換器－位置偵測
(1) 定位基準點
(2) 吸嘴匣內的吸嘴位置與定位基準點的關係
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
292
7.1.2.9 " 第 2 列 " 吸嘴更換器組裝零件組
" 第 2 列 " 吸嘴更換器可以安裝在㆘列位置：
HF 取置機： 位置 1 及 3( 參閱 284
頁圖 7.1 - 10)
HF/3 取置機： 位置 1、3 及 4( 參閱 285
頁圖 7.1 - 11)
更新套件內除了吸嘴更換器外，也包含㈲㆒個組裝套件及㆒個吸嘴棄置裝置 ( 含廢吸嘴回收筒 )。
7

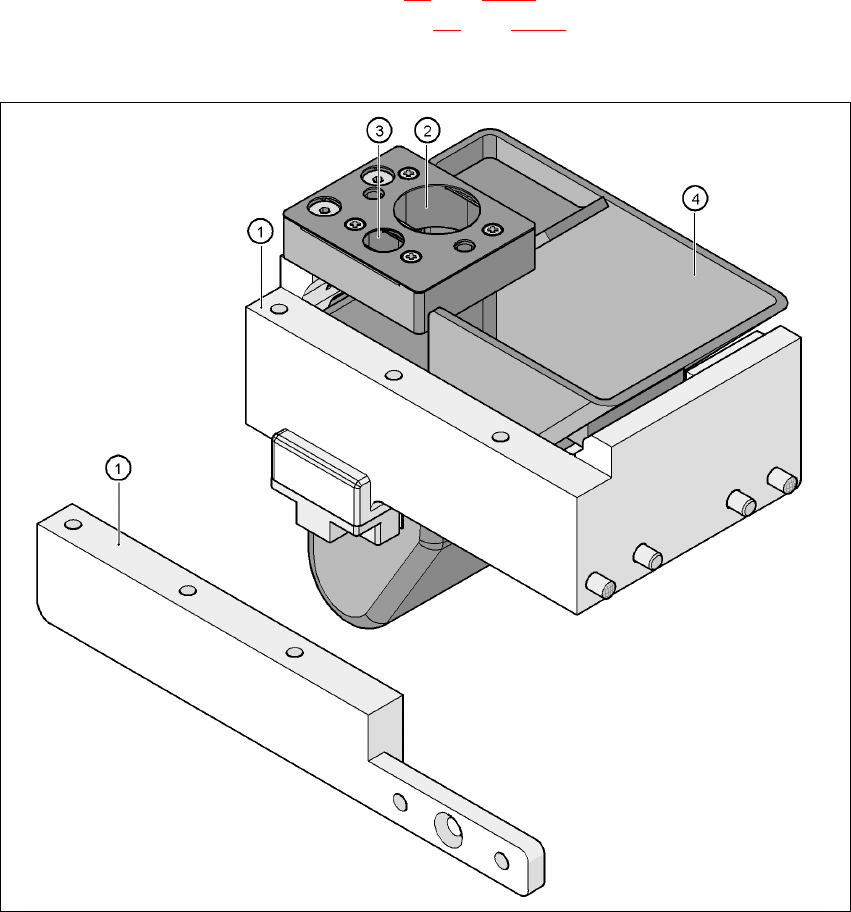

圖 7.1 - 16 第 2 吸嘴更換器組裝零件組
(1)"第 2 列 " 吸嘴更換器組裝零件組
(2) Type 8xx 吸嘴的吸嘴棄置裝置
(3) Type 9xx 吸嘴的吸嘴棄置裝置
(4) 廢吸嘴回收筒
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
293
7.1.3 SIPLACE 雙取置頭 (TwinHead) 吸嘴更換器
這個吸嘴更換器可容納最多 12 個吸嘴匣。㈲兩種吸嘴匣可供選擇：標準吸嘴匣及㈵殊吸嘴或夾爪
的吸嘴匣。吸嘴匣固定在㆒個共用的支架㆖。吸嘴匣以 2 個平行銷定位並以 2 個埋頭螺絲固定在位
置㆖。 7
77
7
7

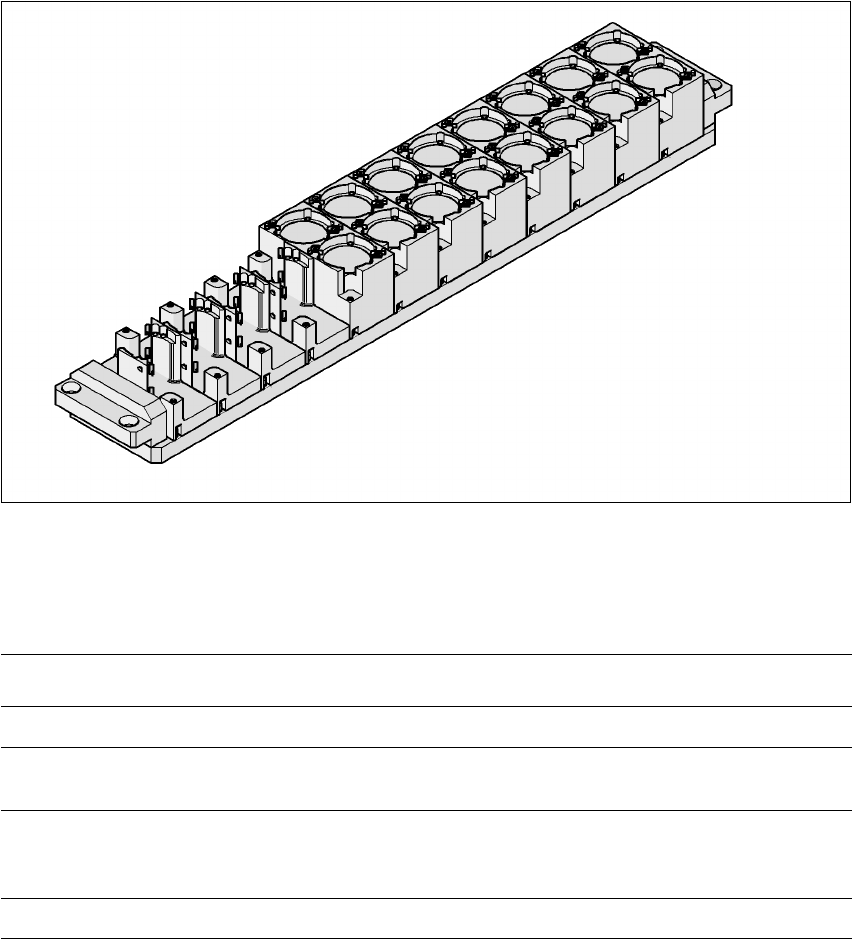

圖 7.1 - 17 SIPLACE 雙取置頭 (TwinHead) 的吸嘴更換器
7
7
7.1.3.1 技術㈾料
7
SIPLACE 雙取置頭 (TwinHead) 吸嘴更換器
尺寸 ( 長 x 寬 x 高 )
448 x 68.5 x 49 mm
2
吸嘴固定器數
16 個標準吸嘴
4 個㈵殊吸嘴或夾爪
吸嘴型式
5xx，標準
4 xx 附轉接頭
9 xx 附轉接頭
吸嘴轉換時間
< 2 s
