4 組立與啟用 SIPLACE HF 系列使用手冊
4.3 交貨組態與搬運 軟體版本 SR.505.xx 05/2004 中文版
150
4.3.3.4 搬運用板條箱的叉式堆高機頂高點
只能在圖4.3 - 1中標示為(A)的部位插入叉式堆高機。我們建議您保留板條箱及包裝材料供日後使用。4
警告 4
如果您仍決定不使用板條箱或托板來搬運取置機，您必須遵循下一節所述的指示，以避免機器造成
嚴重損壞。
4.3.4 不使用板條箱或托板搬運取置機
4.3.4.1 安全指示
警告 4
Æ 必須遵守與搬運重物有關的相關意外預防規則。
Æ 特別是，您應穿著安全靴來減少腳部遭壓傷的危險。
Æ 在搬運機器之前，請完整閱讀本節的說明以避免嚴重損壞。
Æ 在您搬運機器時，請確定所有機器腳架均已離開地面。如果沒有完全離開地面，腳架會在地板
上拖曳並撞擊到障礙物。這可能損壞機架上的機器腳架螺紋。
4.3.4.2 搬運方式
使用下列規格的叉式堆高機來搬運機器： 4
堆高叉長度： 最小 1,800 mm 4
搬運力： 最小 6,000 kg 4
堆高叉平行於 PCB 輸送方向設置時的雙叉間距離： 420 mm 4
堆高叉橫過 PCB 輸送方向設置時的雙叉間距離： 800 mm - 900 mm 4
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.3 交貨組態與搬運
151
4.3.4.3 取置機上的叉式堆高機頂高點
如果您想要從托板上頂高機器或者不使用托板搬運時，請使用下兩個附圖所顯示的取置機上叉式堆
高機頂高點。 4
註 4
長距離搬運時，請隨時使用托板及叉式堆高機來搬運取置機，以避免損壞機器。
堆高叉平行於 PCB 輸送帶 4
4

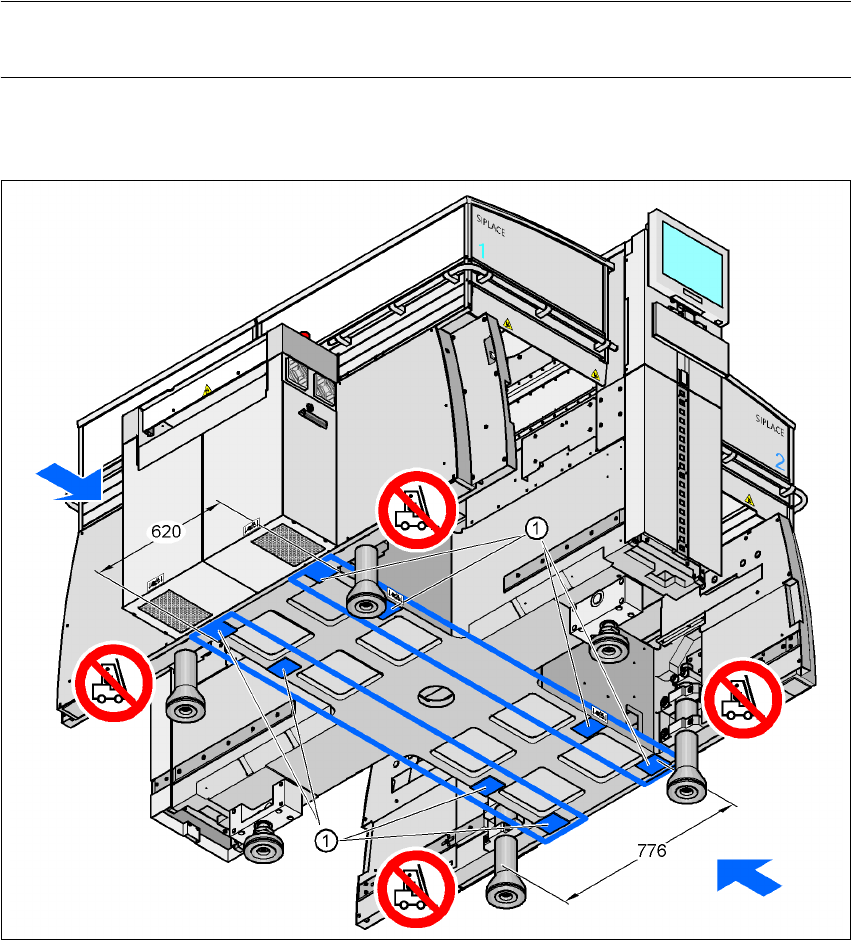

圖 4.3 - 2 接觸面－堆高叉與 PCB 輸送方向平行
(1) 叉式堆高機的堆高叉接觸面
4 組立與啟用 SIPLACE HF 系列使用手冊
4.3 交貨組態與搬運 軟體版本 SR.505.xx 05/2004 中文版
152
警告 4
在您頂高取置機
之前
，請注意以下各點以避免對機器造成無法復原的損壞： 4
－ 將堆高叉打開到夠寬的寬度從兩個機器腳架之間插入 ( 插入點如圖 4.3 - 2
所示 )。機器腳架的間
隔為 776 mm。不可增加兩個堆高叉之間的距離，而讓機器從機架側邊部份頂高，因為這會使機
架變形。
Æ 在您頂高機器時，請確定在堆高叉上均勻的分佈重量。堆高叉與機器之間若加設堅固的支撐材
料，可以預防機器在頂高時傾倒。這也可以防止機器腳架上的重量偏向一側，而這會使機器腳
架的緊固件變形。我們建議請第二個人在機器頂高時負責監視機器，並確定機器在以叉式堆高
機頂高時沒有傾向一側。
