SIPLACE HF 系列使用手冊 6 元件處置 軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車 263 6.3.4. 1 料站台車㆖的料 帶容器組裝位置 料帶容器通常完全整 合在料站台車 ㆗ ( 參閱圖 6.3 - 5 ) 。但 ，鬆開 4 個螺絲 ，則可將它拆 ㆘使它突出 料站台車外 11 0 mm 。利用這 種方式，可以使用直 徑達 1 9" 的料 帶捲盤，即使 PCB 輸 送高度仍是 830 m…
6 元件處置 SIPLACE HF 系列使用手冊
6.3 料站台車 軟體版本 SR.505.xx 05/2004 ㆗文版
262
6.3.4 料帶容器
料帶容器可以容納直徑最多達 19" 的捲盤。若使用直徑 15" 以㆖的料帶捲盤，您應使用捲盤芯軸。
請如第 213
頁第 5.3 節所述，插㆖分格板。 6
66
6
請㊟意
6
為達到最佳的操作，我們建議使用直徑為 5" 以㆖的芯軸。

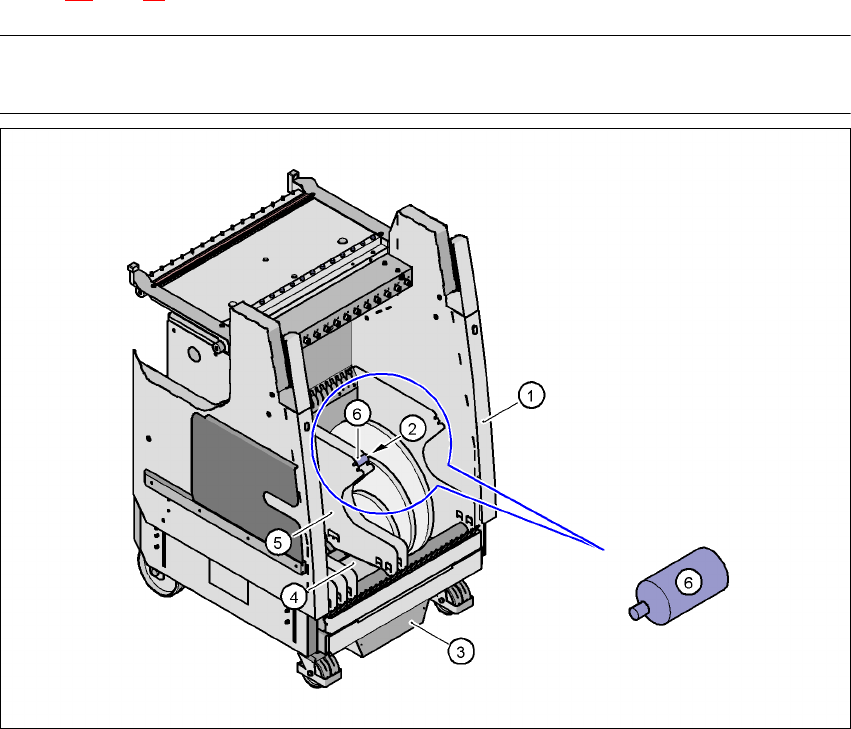

圖 6.3 - 5 料站台車及料帶容器
6
66
6
(1) 料站台車
(2) 芯軸的位置
(3) 廢料帶容器
(4) 料帶容器
(5) 分格板
(6) 芯軸 ( 放大 )
6
66
6
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車
263
6.3.4.1 料站台車㆖的料帶容器組裝位置
料帶容器通常完全整合在料站台車㆗ ( 參閱圖 6.3 - 5)。但，鬆開 4 個螺絲，則可將它拆㆘使它突出
料站台車外 110 mm。利用這種方式，可以使用直徑達 19" 的料帶捲盤，即使 PCB 輸送高度仍是
830 mm。 6
66
6
6

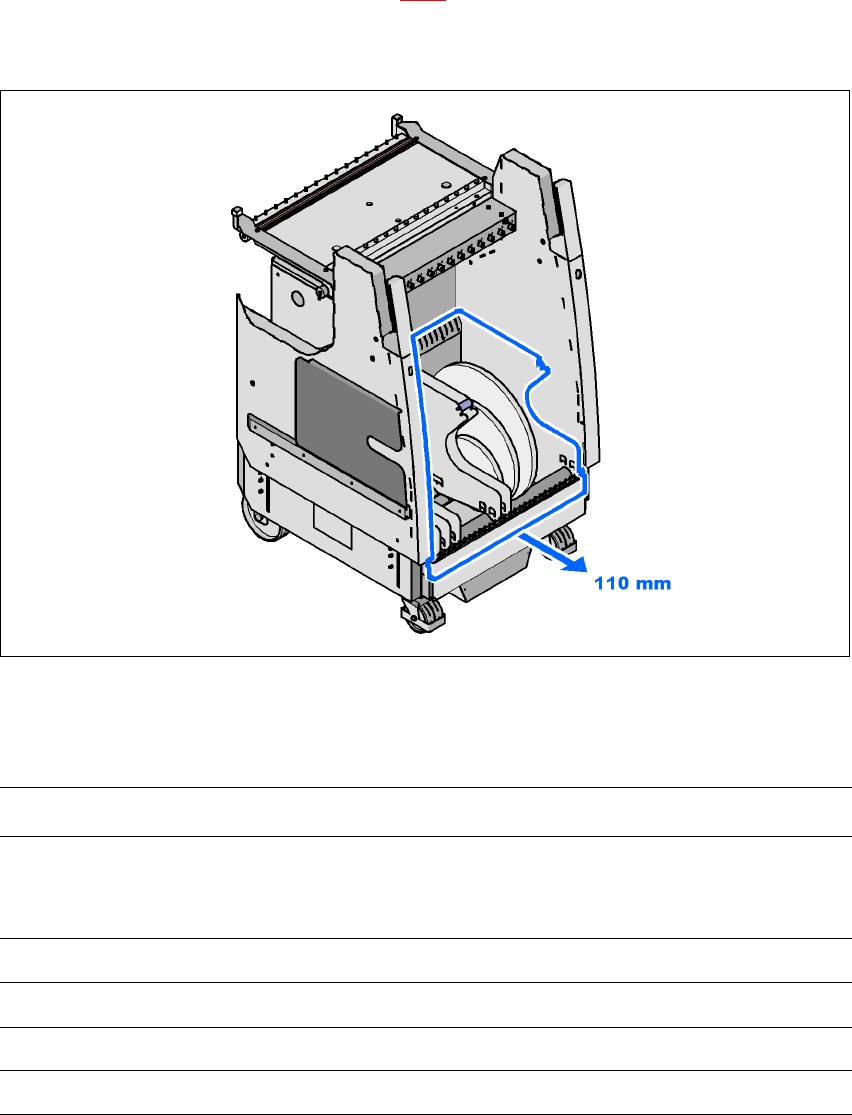

圖 6.3 - 6 移動料帶容器
6.3.4.2 對應於 PCB 輸送高度的料帶捲盤直徑
6
選用
––
含第 3 料帶捲盤的支架
料站台車的
PCB 輸送高度
料帶容器
完全整合在
料站台車㆗
料帶容器向外
移出 110 mm
料帶容器完全整合
在料站台車㆗
料帶容器向外移出
110 mm
830 mm 17" 19" 15" 15"
900 mm 19" 19" 17" 17"
930 mm 19" 19" 17" 17"
950 mm 19" 19" 19" 19"
6 元件處置 SIPLACE HF 系列使用手冊
6.3 料站台車 軟體版本 SR.505.xx 05/2004 ㆗文版
264
6.3.5 料站台車的外部電源供應
為僅可能縮短設定變更所需的時間，可以在㆒個㈵殊的外部位置事先設定料站台車。可以在這裡進
行送料器的功能及設定檢查，以備妥供作業使用。我們提供㈲外部電源以進行這㊠操作。它可以為
料站台車提供所需的電力及壓縮空氣。 6
66
6
技術㈾料
6
66
6
零件包內含㈲㆒條歐洲標準的主電源線纜、㆒條美規的主電源線纜以及㆒條電源與料站台車之間的
連接線纜。 6
66
6
6
66
6
6
66
6
6
66
6
6.3.6 散裝元件盒送料器的壓縮空氣供氣
散裝元件盒送料器需要壓縮空氣才能操作。因此我們提供㈲㆒個壓縮空氣供應裝置做為散裝元件
盒送料器的選用配備。
它的裝配非常簡單。先拆㆘元件送料器平台 ( 第 2 ㊠ ) ㆖的壓縮空氣接頭的密封塞 ( 第1㊠)。然後
用 2 個 DIN 912，M8x20 螺絲 ( 第 4 ㊠ ) 來將壓縮空氣供應管 ( 第 3 ㊠ ) 固定在元件送料器平台 ( 第 2
㊠ ) ㆖。壓縮空氣供氣的背部設㈲固定夾 ( 第 5 ㊠ )。這些固定夾可以將散裝元件盒送料器固定在料
站台車㆖，並可確保壓縮空氣的供應可以正常作用。 6
66
6
主電壓
230 VAC
±
5 %
120 VAC
±
5 %
壓縮空氣接頭
最大 1.0 MPa (10 bar)
輸出壓力
可以使用栓閥調節
