6 元件處置 SIPLACE HF 系列使用手冊 6.3 料站 台車 軟體版 本 SR.505.xx 05/2004 ㆗文版 266 6.3.7 3 x 8 mm 送料器㆗間料帶捲盤支架 3 x 8 mm S 型送料器會將元 件輸送到 3 個軌道 ㆖的拾取位置。 兩個外側軌道 的料帶捲盤位 於元件帶 盒㆗的分格板之間。 ㆗間料帶捲盤 則排列在兩個 外側捲盤的㆖ 方。 因此，對於㆗間料帶 捲盤，您也將 需要： 6 6 6 6 － 1 個轉…
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車
265
6

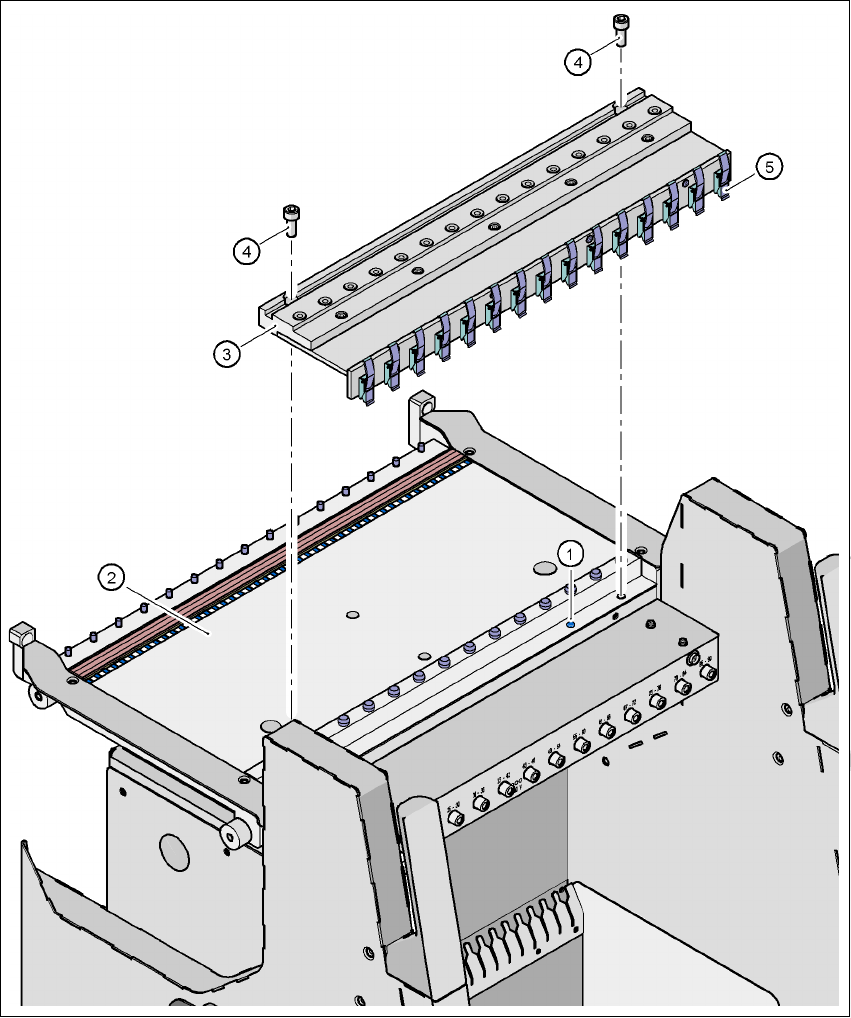

圖 6.3 - 7 散裝元件盒送料器的壓縮空氣供氣
6
(1) 元件送料器平台㆖的密封塞
(2) 元件送料器平台
(3) 散裝元件盒送料器的壓縮空氣供氣
(4) 螺絲 DIN 912、M8 x 20
(5) 固定夾
6 元件處置 SIPLACE HF 系列使用手冊
6.3 料站台車 軟體版本 SR.505.xx 05/2004 ㆗文版
266
6.3.7 3 x 8 mm 送料器㆗間料帶捲盤支架
3 x 8 mm S 型送料器會將元件輸送到 3 個軌道㆖的拾取位置。兩個外側軌道的料帶捲盤位於元件帶
盒㆗的分格板之間。㆗間料帶捲盤則排列在兩個外側捲盤的㆖方。
因此，對於㆗間料帶捲盤，您也將需要： 6
66
6
－ 1 個轉接板 ( 第1㊠) 來固定料帶捲盤固定器，
－ 每兩部送料器 1 個料帶捲盤固定器 ( 第 2 ㊠ )，以及
－ 供元件送料器平台位置 1 的料帶捲盤固定器使用的 1 個縮短的惰輪帶盤 ( 第 3 ㊠ )。
轉接板以 4 個㈩字槽螺絲固定在料站台車內側，而料帶捲盤固定器則插入轉接板㆖的方形開孔㆗。6
66
6
6

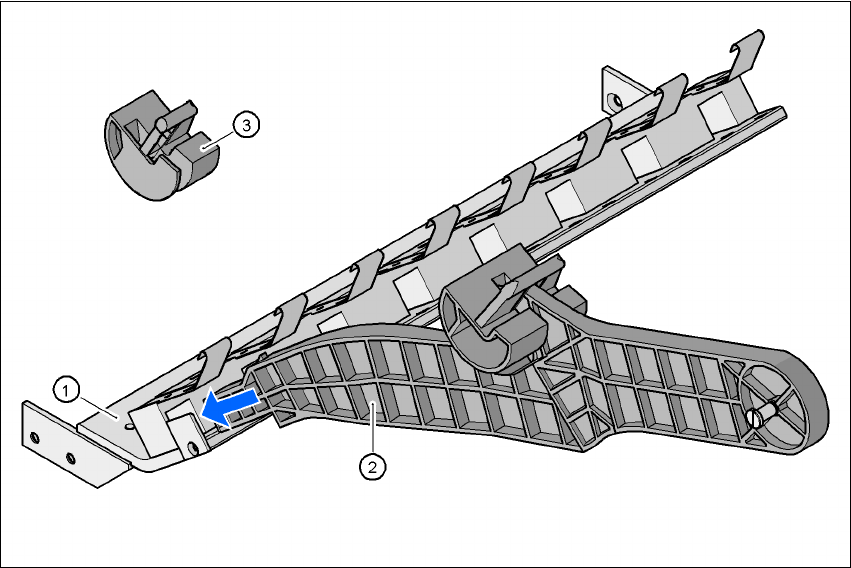

圖 6.3 - 8 3 x 8 mm 送料器㆗間料帶捲盤支架
6
66
6
(1) 轉接板
(2) 料帶捲盤固定器
(3) 惰輪帶盤，縮短
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車
267
6.3.8 送料器固定裝置
送料器固定裝置是㆒個額外的機械安全㈵色，可防止輸送帶在元件送料器平台㆖意外打滑，並排除
與取置頭發生碰撞的危險。
輸送帶的固定裝置以螺絲固定在元件送料器平台的前側。而爪鉤則可固定送料器的腳架。每個料站
台車都需要㆒個送料器固定裝置。 6
66
6
6
圖 6.3 - 9 送料器固定裝置
6
66
6
(1) 送料器固定裝置
(2) 元件送料器平台
