4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
162
4.5 取置機的組立
4.5.1 機器上的 PCB 輸送高度
機器可以設定為下列 PCB 輸送高度： 4
830 mm ± 15 mm 標準高度 4
900 mm ± 15 mm SMEMA 高度 4
930 mm ± 15 mm SMEMA 高度 4
950 mm ± 15 mm SMEMA 高度 4
註 4
PCB 輸送高度就是 PCB 輸送帶上緣與機器腳架下緣之間的距離。
4.5.2 警告指示
危險 4
只有 SIEMENS 的工程師或合格的人員可以設定及啟用取置機。 4
Æ 請務必遵守相關的意外預防規定。
Æ 不可躺在機器下方安裝機器腳架。所有模組及零件可以透過為元件送料器平台所提供的空間來
安裝。然而，如果您仍必須在機器底下進行組裝工作，您必須以適當的方法來固定支撐機器。
不能使用叉式堆高機做為唯一的支撐手段。
Æ 請確定懸臂處於 PCB 輸送帶區的上方，使您在組裝期間頭部的活動不會受到限制，以避免遭受
傷害的危險。
Æ 調整取置機高度時需要兩個人合力進行：
－ 一個人負責執行所需的組裝工作，
－ 另一個人負責在組裝期間監看頂高的機器，並確定它沒有移動。
Æ 請穿著特殊安全靴來補護您的腳部。每個機器腳架重量為 6.75 kg。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
163
4.5.3 工具及設備
您需要下列工具及設備，來調整取置機的高度： 4
－ 開口扳手 17 / 19，零件號碼：00096278-01
尺寸 17，用來拆卸靠接單元氣壓筒上的空氣接頭 4
－ 開口扳手 30 / 36，零件號碼：00096286-01
尺寸 36，用於六角頭螺絲 M24x80，調整機器腳架的高度 4
－ 單頭扳手，尺寸 65，零件號碼：00353827-01
尺寸 65，用於 "HS50" 機器腳架的六角鎖緊螺帽 M24 4
－ 內六角扳手，尺寸 10，零件號碼：00373926-01
用於固定間隔器的內六角螺絲 M12x80 4
－ 內六角扳手，尺寸 14，零件號碼：00373927-01
用於調整機器腳架時，用來固定擋塊的內六角螺絲 M16x90 4
－ 內六角扳手，尺寸 19，零件號碼：00373928-01
用於夾緊機器腳架夾的內六角螺絲 M24x90 4
－ 叉式堆高機
堆高叉長度： 最小 1,800 mm 4
舉升力： 最小 6,000 kg 4
堆高叉之間的淨空寬度： 參閱圖 4.5 - 1
4
－ 機器水平儀： 精確度 0.02 mm/m
－ 氣墊搬運系統： SIPLACE HSxx，訂購編號：00119002-01
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
164
4.5.4 預設 PCB 輸送高度
Æ 將叉式堆高機的堆高叉推入取置機下方，如圖 4.5 - 1 所示。
4

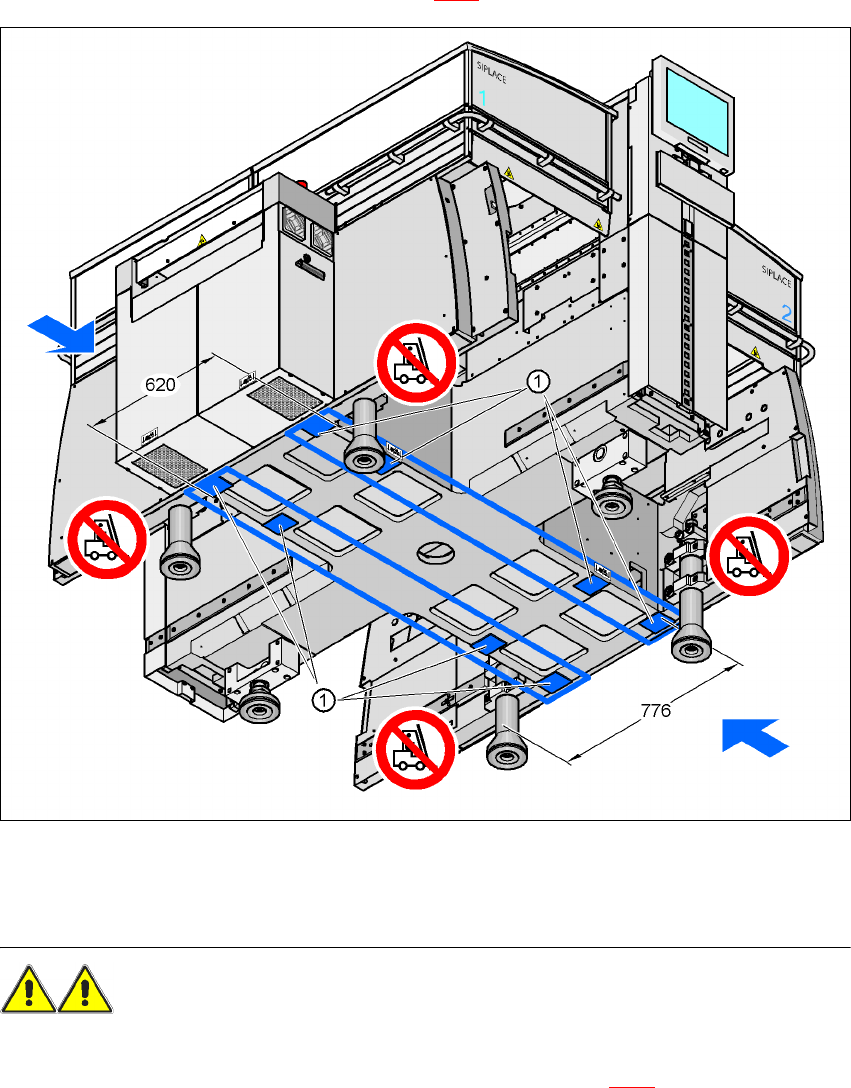

圖 4.5 - 1 接觸面－堆高叉與 PCB 輸送方向平行
(1) 叉式堆高機的堆高叉接觸面
4
警告 4
在您頂高取置機
之前
，請注意以下各點以避免對機器造成無法復原的損壞： 4
－ 將堆高叉打開到夠寬的寬度從兩個機器腳架之間插入 ( 插入點如圖 4.3 - 2
所示 )。機器腳架的間
隔為 776 mm。不可增加兩個堆高叉之間的距離，而讓機器從機架側邊部份頂高，因為這會使機
架變形。
