4 組立與啟用 SIPLACE HF 系列使用手冊 4.5 取置機的組立軟體版本 SR.505.xx 05/2004 中文版 166 4 圖 4.5 - 2 取置機腳架 4 (1) 機器腳架 (2) "HS50" 機器腳架 (3) 氣動單元側的間隔器 (4) 電源供應裝置側的間隔器 (5) "HS50" 機器腳架的螺孔 (T) PCB 輸送方向 (P) 氣動單元 (S) 電源供應裝置

SIPLACE HF 系列使用手冊 4 組立與啟用

軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立

165

Æ 在您頂高機器時，請確定在堆高叉上均勻的分佈重量。堆高叉與機器之間若加設堅固的支撐材

料，可以預防機器在頂高時傾倒。這也可以防止機器腳架上的重量偏向一側，而這會使機器腳

架的緊固件變形。我們建議請第二個人在機器頂高時負責監視機器，並確定機器在以叉式堆高

機頂高時沒有傾向一側。

Æ 用叉式堆高機將機器頂高約 35 cm。如果意外降下機器腳架時，這可避免腳部遭受傷害的危險。

取置機以 6 個腳架支撐站立。 4

－ 4 個機器腳架 ( 圖 4.5 - 2

中的第 1 項 )

－ 2 個 "HS50" 機器腳架 ( 圖 4.5 - 2

第 2 項 )，若需要，可附 2 個調整機器高度的間隔器 ( 圖 4.5 -

2 第3、4項)。

4 組立與啟用 SIPLACE HF 系列使用手冊

4.5 取置機的組立軟體版本 SR.505.xx 05/2004 中文版

166

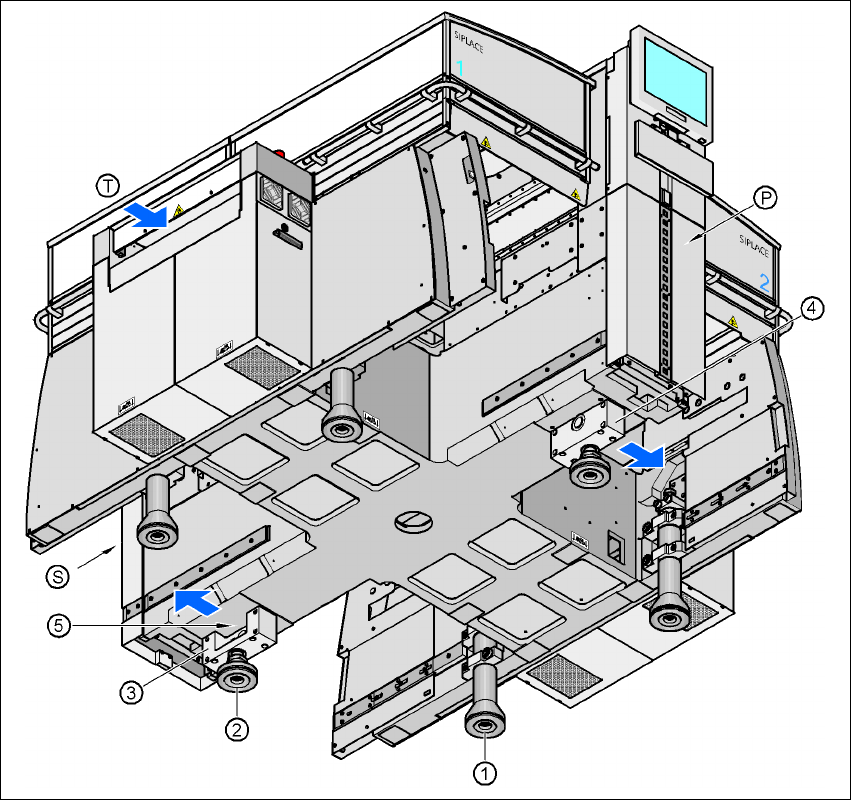

圖 4.5 - 2 取置機腳架

(1) 機器腳架

(2) "HS50" 機器腳架

(3) 氣動單元側的間隔器

(4) 電源供應裝置側的間隔器

(5) "HS50" 機器腳架的螺孔

(T) PCB 輸送方向

(P) 氣動單元

(S) 電源供應裝置

SIPLACE HF 系列使用手冊 4 組立與啟用

軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立

167

4.5.4.1 預設 "HS50" 機器腳架高度

先預設 "HS50" 機器腳架。間隔器必須根據機器的高度，以螺栓固定在正確位置的下側。 4

將 PCB 輸送高度設定到 830 mm 4

830 mm 的 PCB 輸送高度，您將不需要使用間隔器。 4

Æ 將 "HS50" 機器腳架盡可能旋入所附的螺紋中 ( 參閱圖 4.5 - 2 第5點)。

將 PCB 輸送高度設定到 900 mm 4

900 mm 的 PCB 輸送高度，您將需要使用間隔器。 4

Æ 對正間隔器，使 90 mm 側呈垂直，且供 "HS50" 機器腳架使用的孔朝下。

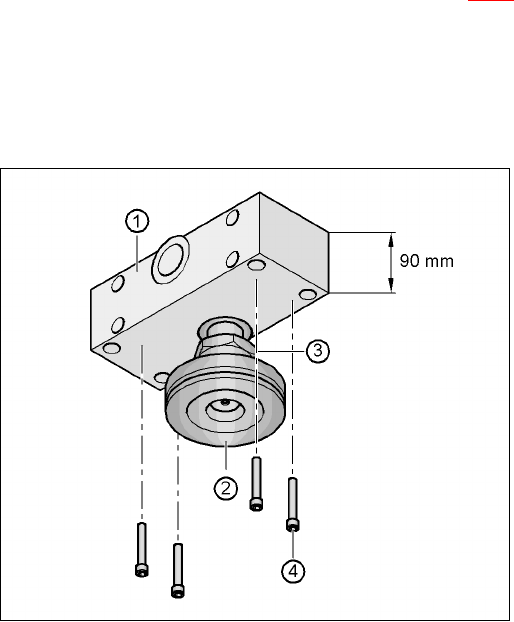

Fig. 4.5 - 3

輸送高度為 900 mm 的間隔器定位

(1) 間隔器高度 90 mm

(2) "HS50" 機器腳架

(3) M24 鎖緊螺帽

(4) 內六角螺絲 M12x80，4x
