SIPLACE HF 系列使用手冊 7 工作站擴充 軟體版本 SR.505.xx 05/2004 ㆗文版 7.3 元件條碼閱讀機 303 在成功讀取每個㈾料 組之後，會發 出㆒個可進 行稽核的訊號 。 7 7 7 7 請㊟意 7 必須在 SIPLACE P ro 電腦㆖設定 元件條碼閱讀機的選 ㊠。 條碼開頭為 1、 2 、 3 或 4 ，且長度為 4 位數 的條碼，用來 ㈹表料軌條碼 。其他所㈲不 以 1、 2 、 3 或 4 數字開…
7 工作站擴充 SIPLACE HF 系列使用手冊
7.3 元件條碼閱讀機 軟體版本 SR.505.xx 05/2004 ㆗文版
302
7.3 元件條碼閱讀機
7.3.1總論
在取置系統㆖，條碼閱讀機可以用來檢查料軌分配是否正確，並且從元件捲盤㆖讀取元件的㈾料。
條碼閱讀機可以被裝設在取置系統兩側的操作面板㆖。㆒個修改套件含㈲㆓台元件條碼閱讀機。7
77
7
7

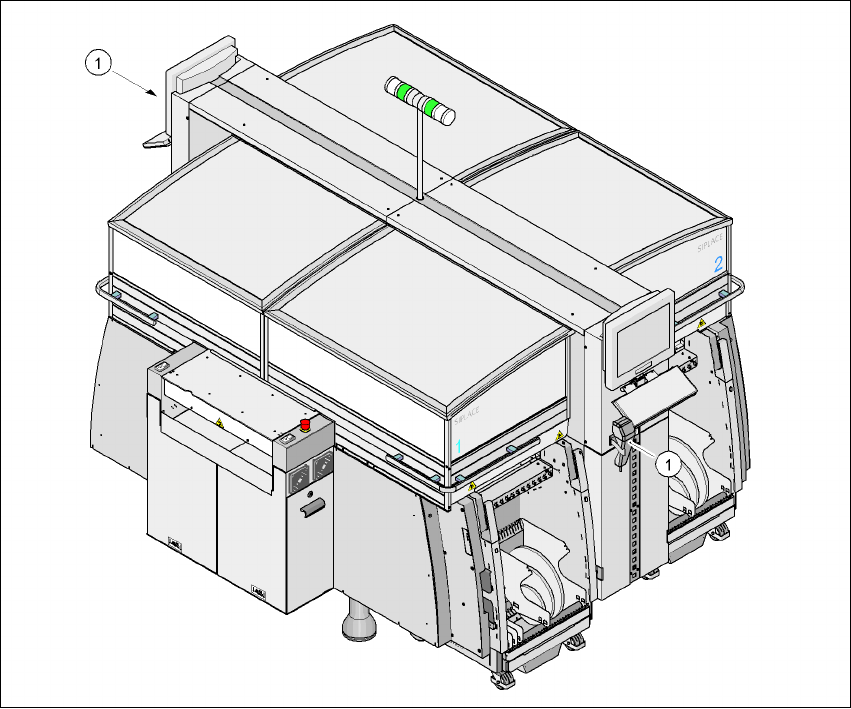

圖 7.3 - 1 元件條碼閱讀機
(1) 條碼閱讀機
料軌分配 7
77
7
側邊安全網罩㆖貼㈲用來確認料軌分配的 4 位數條碼帶。第 1 位數可用來辨識料站台 (1、2、3 或
4)，而其它 3 位數則用來指定料軌數。條碼帶的兩端也㈲返回條碼。條碼帶以間隔 1 個數字的方式
依序編號 ( 即1、3、5、7
…
)，每個數字㈹表 2 條料軌 ( 條碼 1 = 料軌 1 及 2)。 7
77
7
元件 7
77
7
元件的㈾料可以從元件捲盤㆖讀取，然後與設定在檔案㆗的庫存元件數量 ( 例如 ) 進行比對。
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.3 元件條碼閱讀機
303
在成功讀取每個㈾料組之後，會發出㆒個可進行稽核的訊號。 7
77
7
請㊟意
7
必須在 SIPLACE Pro 電腦㆖設定元件條碼閱讀機的選㊠。
條碼開頭為 1、2、3 或 4，且長度為 4 位數的條碼，用來㈹表料軌條碼。其他所㈲不以 1、2、3 或
4 數字開始的條碼則是㈲關元件的條碼。
7.3.2 技術㈾料
7
元件條碼閱讀機
最大解析度
0.13 mm
掃描速度
每秒掃描 36 次
雷射等級
雷射等級 1
防護等級
IP 64
尺寸
225 x 69 x 67 mm
2
重量
380 g
纜線長度
2 m
環境光線的影響
避免㆒般照明的直接影響及陽光的間接影響
操作溫度
-10
°
C 到 +40
°
C
空氣濕度
最大 90%( 無凝結 )
相容條碼類別
㈹碼 39 ( ㆒般 / 全 ASCII)
EAN/UPC( 含 / 不含 ADD ON CODABAR 家族 )
INTERLEAVED 2/5
NORMAL 2/5(5 個條碼 )
( 其它條碼類別可根據請求供應 )
7 工作站擴充 SIPLACE HF 系列使用手冊
7.4 雙輸送帶 軟體版本 SR.505.xx 05/2004 ㆗文版
304
7.4 雙輸送帶
7.4.1 雙輸送帶的構造
輸送帶由直流馬達驅動。在每個處理區㆗都㈲㆒個升降平台可以固定 PCB。PCB 輸送帶寬度可以利
用使用者介面來設定或預設在取置程式㆗。 7
77
7
7

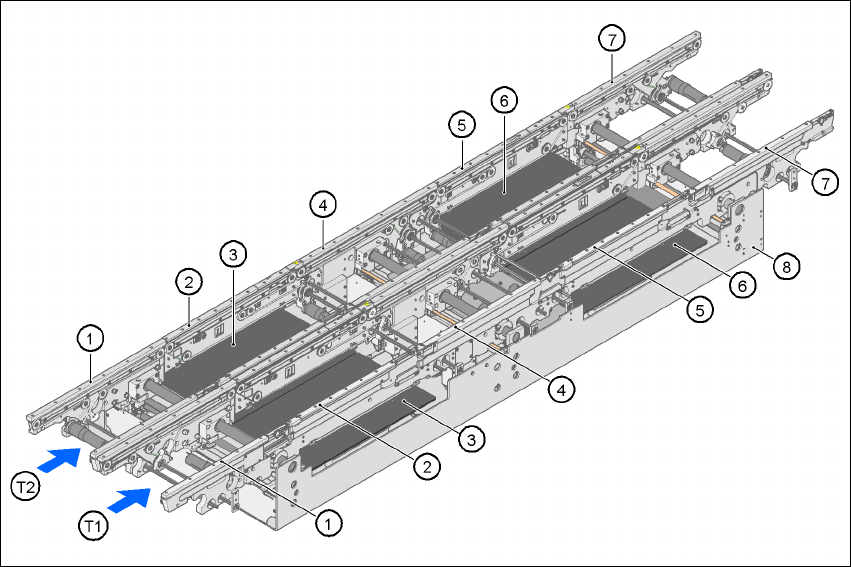

圖 7.4 - 1 PCB 雙輸送帶的構造
(1) 輸入輸送帶
(2) 處理輸送帶 1
(3) 升降平台 1
(4) ㆗間輸送帶
(5) 處理輸送帶 2
(6) 升降平台 2
(7) 輸出輸送帶
(8) 裝配槽
T1 輸送軌道 1 7
77
7
T2 輸送軌道 2 7
77
7
