00193935-01.pdf - 第179页
SIPLACE HF 系列使用手 冊 4 組立與啟用 軟體版本 SR.505.xx 05/2004 中 文版 4.5 取置機的組立 179 4 圖 4.5 - 11 電腦單元，背板－連 接插頭 (1) 導線板 4
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
178
4.5.8 在 HF 及 HF/3 上安裝電腦單元
4.5.8.1 電腦單元－電氣連接點
4

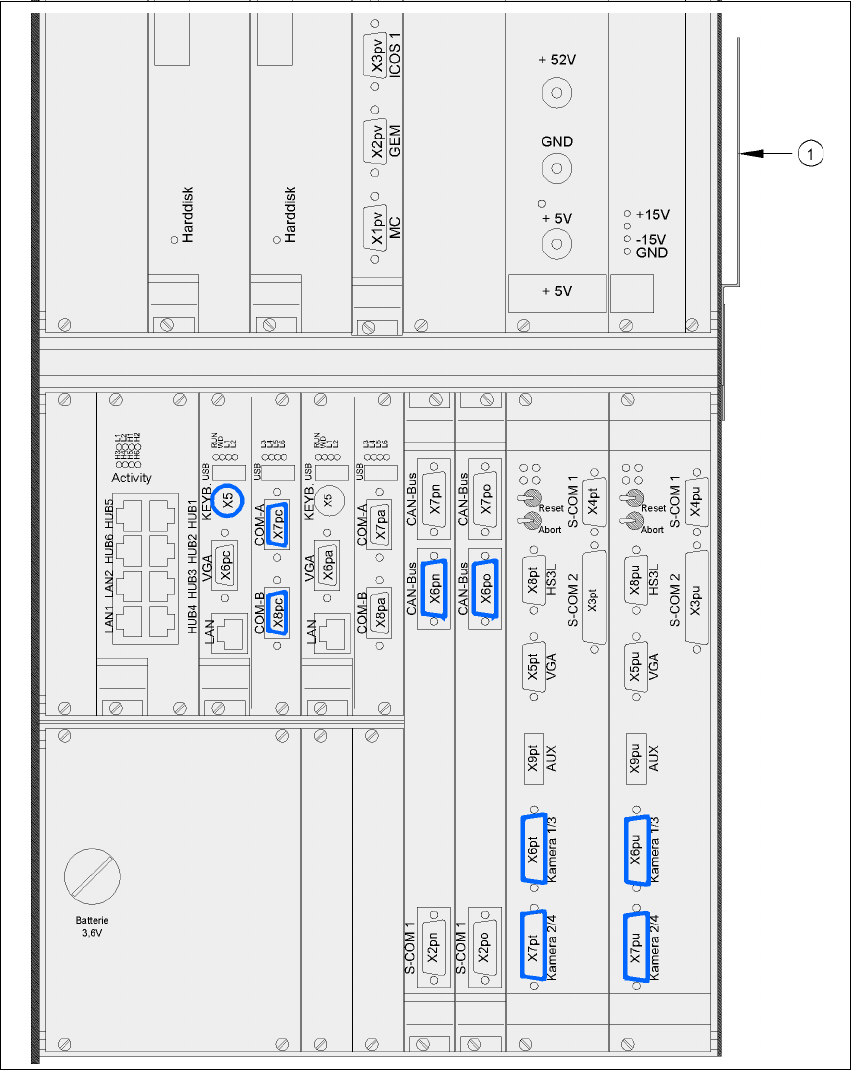

圖 4.5 - 10 電腦單元，前面板－連接插頭
(1) 導線板
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
179
4
圖 4.5 - 11 電腦單元，背板－連接插頭
(1) 導線板
4
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
180
4.5.8.2 HF 電腦單元－連接插頭
Æ 連接電源線，如下圖所示：
4
4
電腦單元，前面板
插頭
連接纜線 註
插頭 纜線
X5pc X5pc 03002958 + 03002559 盡可能插到底
X7pc X7pc 03002967 以螺絲固定
X8pc X8pc 03002970 以螺絲固定
X6pn X6pn 03010051 以螺絲固定
X6pt X6pt 03002507 W1+W2 以螺絲固定
X7pt X7pt 03003438 W1+W2 以螺絲固定
X6pu X6pu 03002508 W1+W2 以螺絲固定
X7pu X7pu 03003435 W1+W2 以螺絲固定
電腦單元，背板
插頭
連接纜線 註
插頭 纜線
X15pz X15pz 03003434 以螺絲固定
X3pz X3pz 03004063 以螺絲固定
PE1 線環 接地線 固定，如圖 4.5 - 8
(176 頁)所示
X27pz X27pz 03003437 W1-W2 盡可能插到底
X2pz X2pz 03002966 W1-W5 以螺絲固定
X1pz X1pz 03002969 W1-W5 以螺絲固定
X62pz X62pz 03002488 卡入定位
PE2 螺旋端子 接地線 盡可能插到底
X1 擴充件中的風扇 盡可能插到底
