4 組立與啟用 SIPLACE HF 系列使用手冊 4.2 取置系統的尺寸 軟體版本 SR.505.xx 05/2004 中 文版 144 4 圖 4.2 - 3 機器尺寸 ( 單位為毫米 ) －擴充件已拆下 (1) PCB 輸入側的擴充件－運送 時拆除 (2) 電腦單元，包含 於擴充件中 (1) (3) 氣動單元，蓋板 後 (4) 折疊式鍵盤 (5) PCB 輸出側的擴充件－必要 時可能拆除 (6) 軸裝置，包含於 擴充件中 (5) …
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.2 取置系統的尺寸
143
4
圖 4.2 - 2 HF/3 機器尺寸 ( 單位為毫米 ) －由 PCB 輸入側檢視
(1) PCB 輸入側
(2) 主故障指示燈的高度 ( 最大 2,075 mm，取決於 PCB 輸送高度 )
(T) PCB 輸送方向
4 組立與啟用 SIPLACE HF 系列使用手冊
4.2 取置系統的尺寸 軟體版本 SR.505.xx 05/2004 中文版
144
4
圖 4.2 - 3 機器尺寸 ( 單位為毫米 ) －擴充件已拆下
(1) PCB 輸入側的擴充件－運送時拆除
(2) 電腦單元，包含於擴充件中 (1)
(3) 氣動單元，蓋板後
(4) 折疊式鍵盤
(5) PCB 輸出側的擴充件－必要時可能拆除
(6) 軸裝置，包含於擴充件中 (5) － HF：懸臂 1 及 3，HF/3：懸臂 3
(7) 軸裝置，包含於擴充件中 (1) － HF/3：懸臂 1 及 4
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.2 取置系統的尺寸
145
4.2.1 機器腳架間隙
4

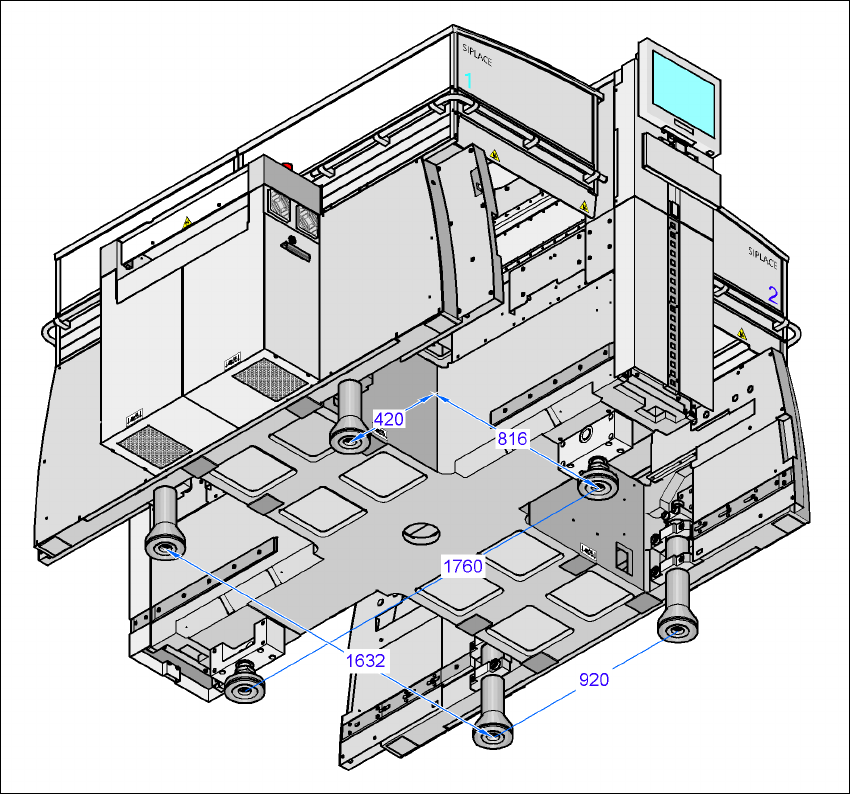

圖 4.2 - 4 機器腳架間隙 ( 單位為毫米 )
4
