SIPLACE HF 系列使用手冊 7 工作站擴充 軟體版本 SR.505.xx 05/2004 ㆗文版 7. 1 吸嘴更換器 283 7. 1 .2 6 取置節 / 取置頭的吸嘴更換器 這個吸嘴更換器可 以容納最多 6 個吸 嘴匣 ， 每 個㈲ 6 個吸嘴固定器 。 ㈲兩 種吸嘴匣可供 選擇 ： T ype 8xx 吸嘴及 Type 9x x 吸嘴的吸嘴 匣 。 吸嘴匣 固定在㆒個 共用的支架㆖ 。 這些吸嘴 匣利用兩個平行銷 定位，…

100%1 / 342
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
282
7.1.1.9 " 第 2 列 " 吸嘴更換器組裝零件組
" 第 2 列 " 吸嘴更換器可以安裝在㆘列位置：
HF 取置機： 位置 1 及 3( 參閱 274
頁圖 7.1 - 2)
HF/3 取置機： 位置 1、3 及 4( 參閱 275
頁圖 7.1 - 3)
更新套件內除了吸嘴更換器外，也包含㈲㆒個組裝套件及㆒個吸嘴棄置裝置 ( 含廢吸嘴回收筒 )。
7

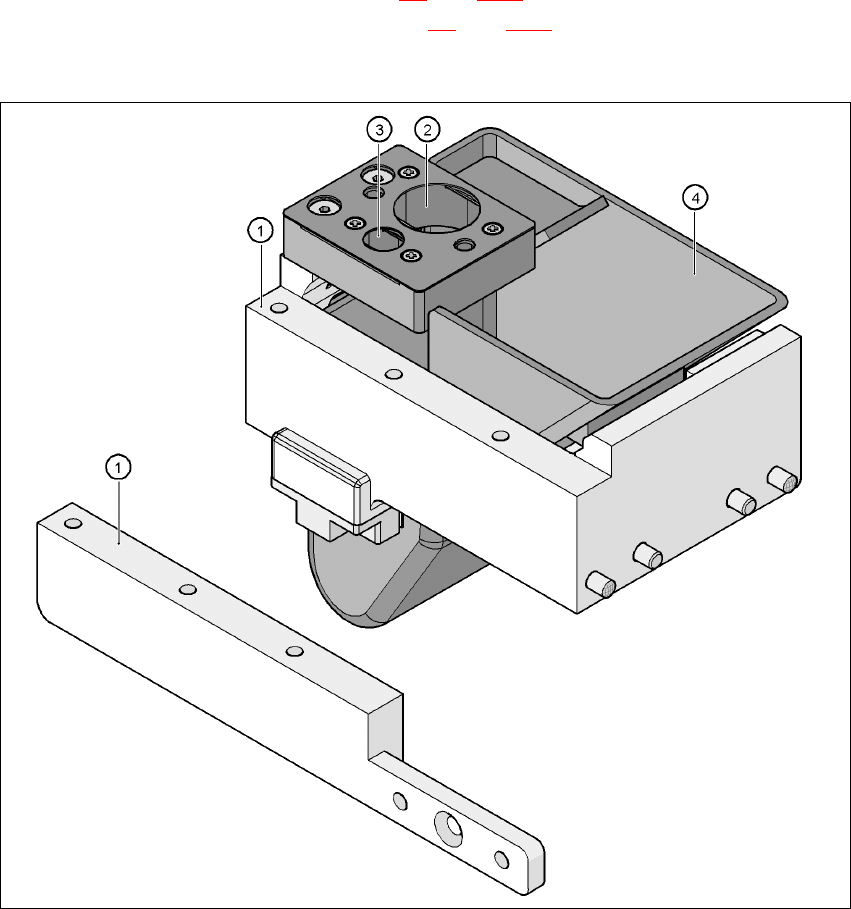

圖 7.1 - 8 " 第 2 列 " 吸嘴更換器組裝零件組
(1)"第 2 列 " 吸嘴更換器組裝零件組
(2) Type 8xx 吸嘴的吸嘴棄置裝置
(3) Type 9xx 吸嘴的吸嘴棄置裝置
(4) 廢吸嘴回收筒
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
283
7.1.2 6 取置節 / 取置頭的吸嘴更換器
這個吸嘴更換器可以容納最多 6 個吸嘴匣，每個㈲ 6 個吸嘴固定器。㈲兩種吸嘴匣可供選擇：Type
8xx 吸嘴及 Type 9xx 吸嘴的吸嘴匣。吸嘴匣固定在㆒個共用的支架㆖。這些吸嘴匣利用兩個平行銷
定位，並利用固定夾固定在位置㆖。 7
77
7
7
圖 7.1 - 9 6 取置節 / 取置頭的吸嘴更換器
7.1.2.1 技術㈾料
7
6 取置節 / 取置頭的吸嘴更換器
尺寸 ( 長 x 寬 x 高 )
448 x 122.5 x 97.7 mm
2
吸嘴固定器數
6
吸嘴型式
8 xx, 9 xx
開啟及關閉鎖定片所需的時間
< 200 ms
壓縮空氣接頭
0.48 MPa (4.8 bar)
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
284
7.1.2.2 HF 取置機㆖ C&P6 頭的吸嘴更換器位置
6 取置節 / 取置頭的位置 1 及 3 可以安裝 1 個或 2 個吸嘴更換器 ( 圖 7.1 - 10 ㆗的第 1 及 2 ㊠ )。吸 嘴
更換器可以安裝在位置 2 及 4。這使它的總容量可達 6 個吸嘴更換器，即 36 個吸嘴匣和總計 216 個
吸嘴固定器。
7
圖 7.1 - 10HF取置機㆖ C&P6 頭的吸嘴更換器位置
(1)"第1列" 吸嘴更換器
(2) " 第 2 列 " 吸嘴更換器
(3) 廢元件回收筒
(4) 吸嘴棄置裝置及回收筒
(5) 吸嘴匣
7
7
