4 組立與啟用 SIPLACE HF 系列使用手冊 4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版 168 Æ 將 "HS50" 機器腳架的螺紋旋入間隔器下側的孔中。 Æ 對正機器下側的兩個間隔器,如下: - 氣動單元側的間隔器開口朝向 PCB 的輸送方向 ( 參閱 166 頁圖 4.5 - 2 第4點) 。 - 電源供應裝置側的間隔器開口朝向 PCB 輸送的相反方向 ( 參閱 166 頁…

SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
167
4.5.4.1 預設 "HS50" 機器腳架高度
先預設 "HS50" 機器腳架。間隔器必須根據機器的高度,以螺栓固定在正確位置的下側。 4
將 PCB 輸送高度設定到 830 mm 4
830 mm 的 PCB 輸送高度,您將不需要使用間隔器。 4
Æ 將 "HS50" 機器腳架盡可能旋入所附的螺紋中 ( 參閱圖 4.5 - 2 第5點)。
將 PCB 輸送高度設定到 900 mm 4
900 mm 的 PCB 輸送高度,您將需要使用間隔器。 4
Æ 對正間隔器,使 90 mm 側呈垂直,且供 "HS50" 機器腳架使用的孔朝下。
4
4
4
4
4
4
4
4
4
4
4
4
Fig. 4.5 - 3
輸送高度為 900 mm 的間隔器定位
4
(1) 間隔器高度 90 mm
(2) "HS50" 機器腳架
(3) M24 鎖緊螺帽
(4) 內六角螺絲 M12x80,4x

4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
168
Æ 將 "HS50" 機器腳架的螺紋旋入間隔器下側的孔中。
Æ 對正機器下側的兩個間隔器,如下:
- 氣動單元側的間隔器開口朝向 PCB 的輸送方向 ( 參閱 166
頁圖 4.5 - 2 第4點)。
- 電源供應裝置側的間隔器開口朝向 PCB 輸送的相反方向 ( 參閱 166
頁圖 4.5 - 2 第3點)。
Æ 用尺寸 10 mm 的內六角扳手以 4 個內六角螺絲 M12x80 來固定每個間隔器 ( 參閱圖 4.5 - 3 第4點)。
將 PCB 輸送高度設定到 930 mm 及 950 mm 4
930 mm 及 950 mm 的 PCB 輸送高度也需要使用間隔器。 4
Æ 對正間隔器,使 122.5 mm 側呈垂直,且供 "HS50" 機器腳架使用的孔朝下。
4

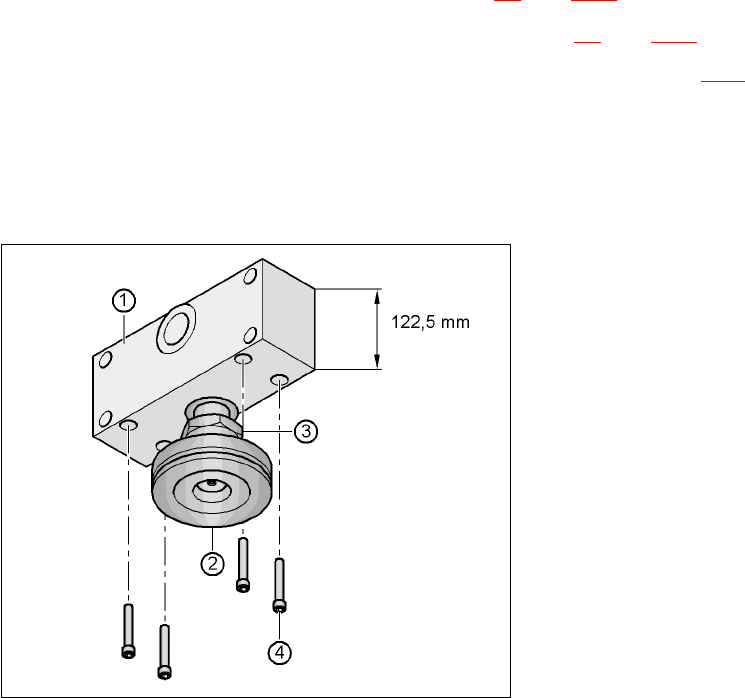

Fig. 4.5 - 4
輸送高度為 930 及 950 mm 的間隔器定位
4
(1) 間隔器高度 122.5 mm
(2) "HS50" 機器腳架
(3) M24 鎖緊螺帽
(4) 內六角螺絲 M12x80,4x

SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
169
Æ 將 "HS50" 機器腳架的螺紋旋入間隔器下側的孔中。
Æ 對正兩個間隔器,如下:
- 氣動單元側的間隔器開口朝向 PCB 的輸送方向 ( 參閱 166
頁圖 4.5 - 2 第4點)。
- 電源供應裝置側的間隔器開口朝向 PCB 輸送的相反方向 ( 參閱 166
頁圖 4.5 - 2 第3點)。
Æ 用尺寸 10 mm 的內六角扳手以 4 個內六角螺絲 M12x80 來固定每個間隔器 ( 參閱圖 4.5 - 4 第4點)。
4.5.4.2 預設機器腳架高度
4

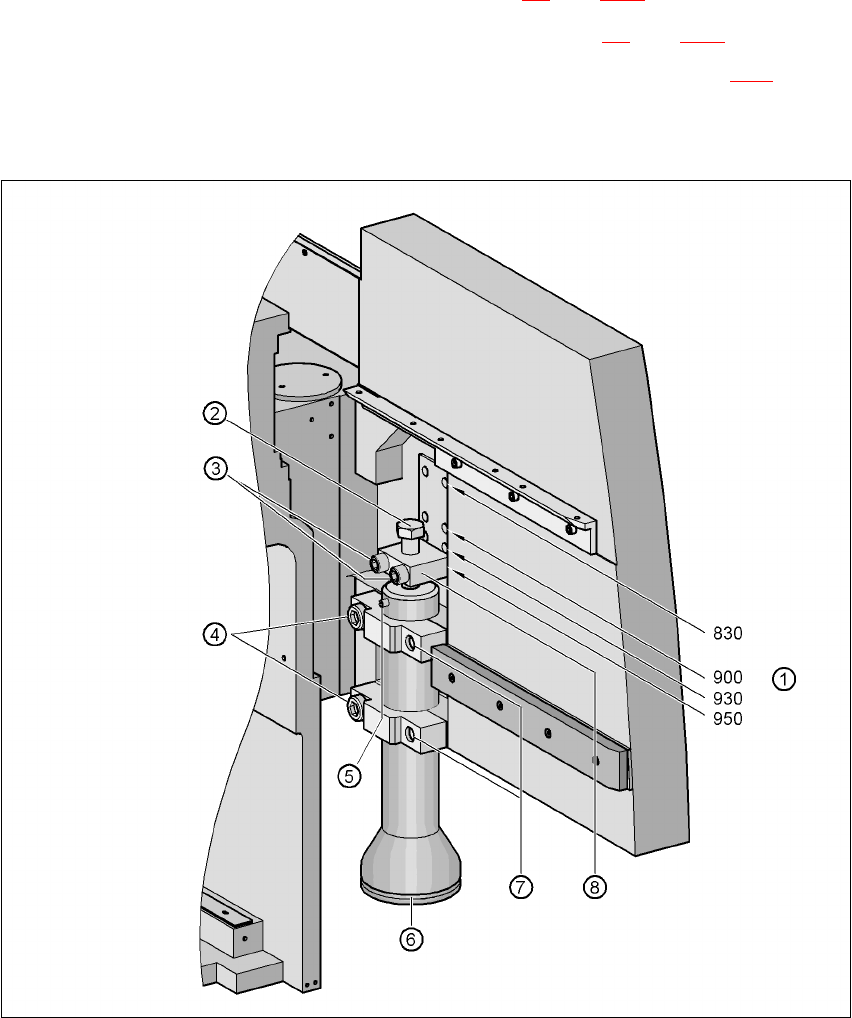

圖 4.5 - 5 預設機器腳架高度
