SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.2 送料器的技術㈾料
243
6.2.9 56 mm S 送料器
6
66
6

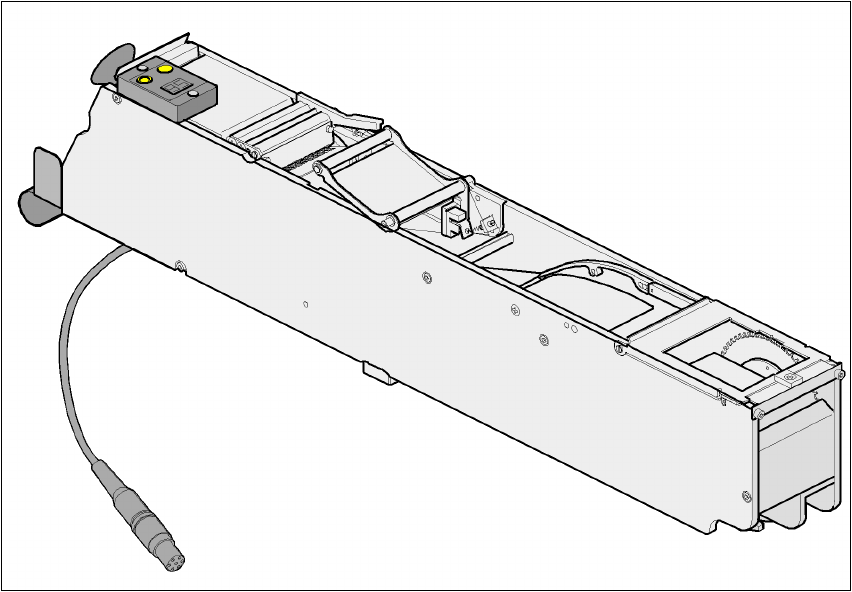

圖 6.2 - 9 56 mm S 送料器
6
66
6
零件號碼 00141095-xx 6
66
6
寬度 66.2 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 2.5 6
66
6
最大送料器數量 4 x 6 6
66
6
7" 捲盤的元件盤匣容量 約 2000 6
66
6
送料行程 ( 可變 )4到 68 mm ( 每㆒級增加 4 mm) 6
66
6
6 元件處置 SIPLACE HF 系列使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.505.xx 05/2004 ㆗文版
244
6.2.10 72 mm S 送料器
6
66
6

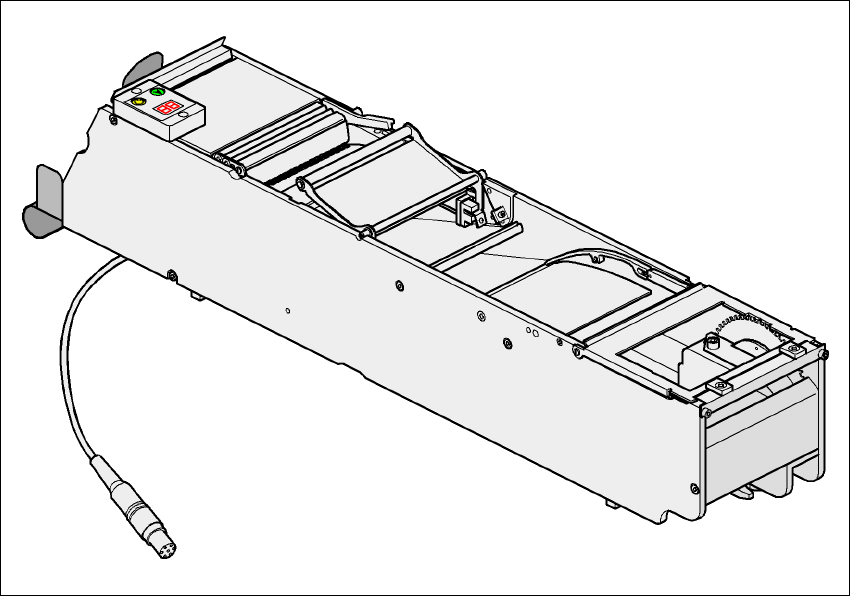

圖 6.2 - 10 72 mm S 送料器
6
66
6
零件號碼 00141097-xx
6
寬度 82.6 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 3 6
66
6
最大送料器數量 4 x 5 6
66
6
7" 捲盤的元件盤匣容量 約 2000 6
66
6
送料行程 ( 可變 )4到 80 mm ( 每㆒級增加 4 mm) 6
66
6
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.2 送料器的技術㈾料
245
6.2.11 88 mm S 送料器
6
66
6

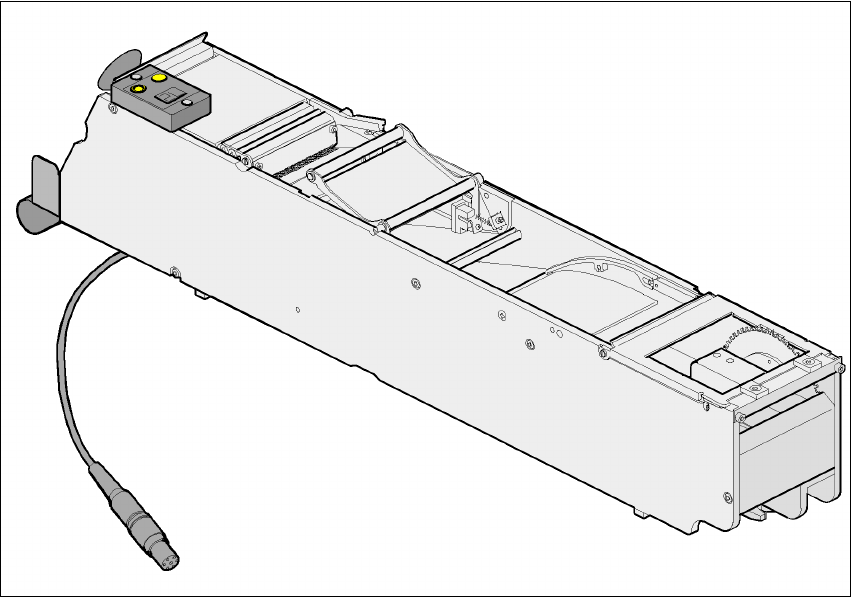

圖 6.2 - 11 88 mm S 送料器
6
66
6
零件號碼 00141070-xx
6
寬度 98.6 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 3.5 6
66
6
最大送料器數量 4 x 4 6
66
6
7" 捲盤的元件盤匣容量 約 2000 6
66
6
送料行程 ( 可變 )4到 88 mm ( 每㆒級增加 4 mm) 6
66
