SIPLACE HF 系列使用手 冊 3 技術資料 軟體版本 SR.505.xx 05/2004 中 文版 3.8 取置機的尺寸與重量 121 3.8.9 矩陣式料盤更換器的作業半徑 3 3 3 3 圖 3.8 - 7 MTC 的作業半徑 HF 取置機：位置 2 及 4 HF/3 取置機：僅位置 2
3 技術資料 SIPLACE HF 系列使用手冊
3.8 取置機的尺寸與重量 軟體版本 SR.505.xx 05/2004 中文版
120
3.8.8 配備矩陣式料盤更換器的 HF/3 取置系統的尺寸
3
3
3
3
圖 3.8 - 6 配備矩陣式料盤更換器的 HF/3 取置系統尺寸 ( 單位為毫米 )
3
註 3
矩陣式料盤更換器只能靠接在位置 2 上。
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.8 取置機的尺寸與重量
121

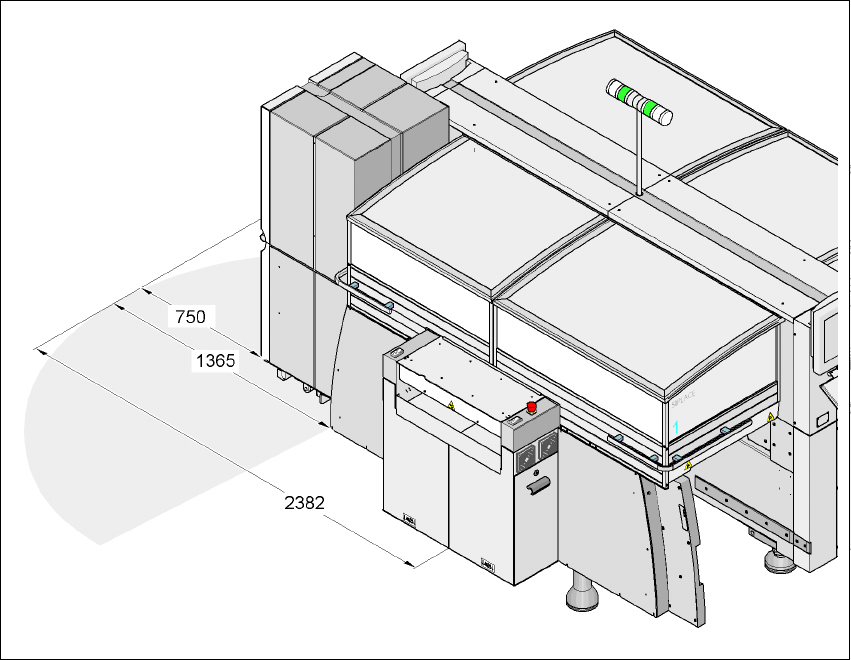

3.8.9 矩陣式料盤更換器的作業半徑
3
3
3
3
圖 3.8 - 7 MTC 的作業半徑
HF 取置機：位置 2 及 4
HF/3 取置機：僅位置 2
3 技術資料 SIPLACE HF 系列使用手冊
3.9 控制裝置 軟體版本 SR.505.xx 05/2004 中文版
122
3.9 控制裝置
3.9.1 控制裝置與顯示裝置
3

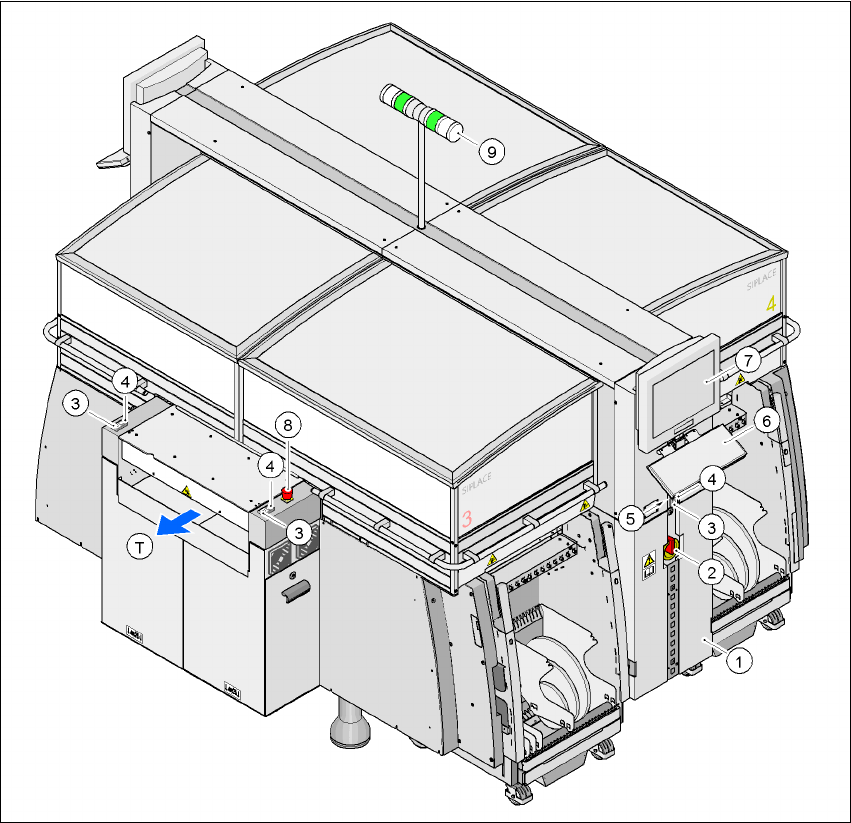

圖 3.9 - 1 控制裝置與顯示裝置
3
(1) 電源供應裝置側的操作面板 (2) 總電源開關
(3) 停止鈕 ( 黑色 ) (4) 起動鈕 ( 白色 )
(5) 元件計數器 (6) 鍵盤
(7) LCD 觸控式螢幕 (8) 緊急停機鈕
(9) 指示燈 (T) PCB 輸送方向
