00193935-01.pdf - 第225页

SIPLACE HF 系列使用手冊 5 機器㆖的工作軟體版本 SR.505.xx 05/2004 ㆗文版 5.9 靠接或分離料站台車 225 5.9 靠接或分離料站台車 5.9. 1 關於靠接及分離料站台車的安全指示警告 5 為避免發生意外 ( 撞擊的危險 ) ，料站台車只能由㆒個㆟進行靠接或分離。更換料站台車的安全設計概念，要求操作㆟ 員必須同時按住兩個按鈕，才能進行料站台車的靠接。 ㆒個在保護蓋㆘，另…

5 機器㆖的工作 SIPLACE HF 系列使用手冊

5.8 補充元件軟體版本 SR.505.xx 05/2004 ㆗文版

224

5.8 補充元件

線㆖說明包含㈲補充㈲和沒㈲條碼的元件的㈾訊。 5

在料帶送料器方面，請確定隨時儘早疊接新料帶，使送料器不會用光材料。

但也不要太早疊接新料帶，因為如果您在疊接後將舊料帶的端頭卷繞在新料帶的捲盤㆖。捲盤

㆖的料帶會太多而滑出捲盤，造成料帶糾結。在㈵定情況㆘，這會造成拾取錯誤，並且浪費更

多的停機時間。

在使用 5"( 含 ) 以㆖的料帶捲盤時，請務必插入芯軸 ( 參閱圖 5.3 - 3)，並確定分格板是否正確插置於

( 參閱圖 5.3 - 2

)。

SIPLACE HF 系列使用手冊 5 機器㆖的工作

軟體版本 SR.505.xx 05/2004 ㆗文版 5.9 靠接或分離料站台車

225

5.9 靠接或分離料站台車

5.9.1 關於靠接及分離料站台車的安全指示

警告

為避免發生意外 ( 撞擊的危險 )，料站台車只能由㆒個㆟進行靠接或分離。

更換料站台車的安全設計概念，要求操作㆟員必須同時按住兩個按鈕，才能進行料站台車的靠接。

㆒個在保護蓋㆘，另㆒個按鈕則在手部防護板的㆒側 ( 圖 5.9 - 1

第1、2 ㊠ )。這樣可確保操作㆟員

㆒直站在取置機的側邊。操作㆟員隨時都必須用到雙手，藉此來避免手部遭受傷害。 5

圖 5.9 - 1 靠接或分離料站台車的安全指示

(1) 按鈕，手部防護板㆖方，保護蓋㆘方

(2) 按鈕，手部防護板的㆒側

5 機器㆖的工作 SIPLACE HF 系列使用手冊

5.9 靠接或分離料站台車軟體版本 SR.505.xx 05/2004 ㆗文版

226

5.9.2 分離料站台車

按㆒㆘主畫面選單㆗的 " 停止處理 PCB" 圖示。

正在處理的 PCB 會繼續完成處理。" 單㆒功能 " 選單㆗的圖示接著會被開啟。

按㆒㆘想要的 " 單㆒功能懸臂 X" 圖示 ( 懸臂 1 或 2)。

選擇懸臂功能。

在這個選單㆗，按㆒㆘ " 前進到設定位置 " 鈕。

所選定的取置頭會跨越 PCB 輸送帶，以避免在變更料站台車時損壞。

在把手處扶起保護蓋並將它打開。

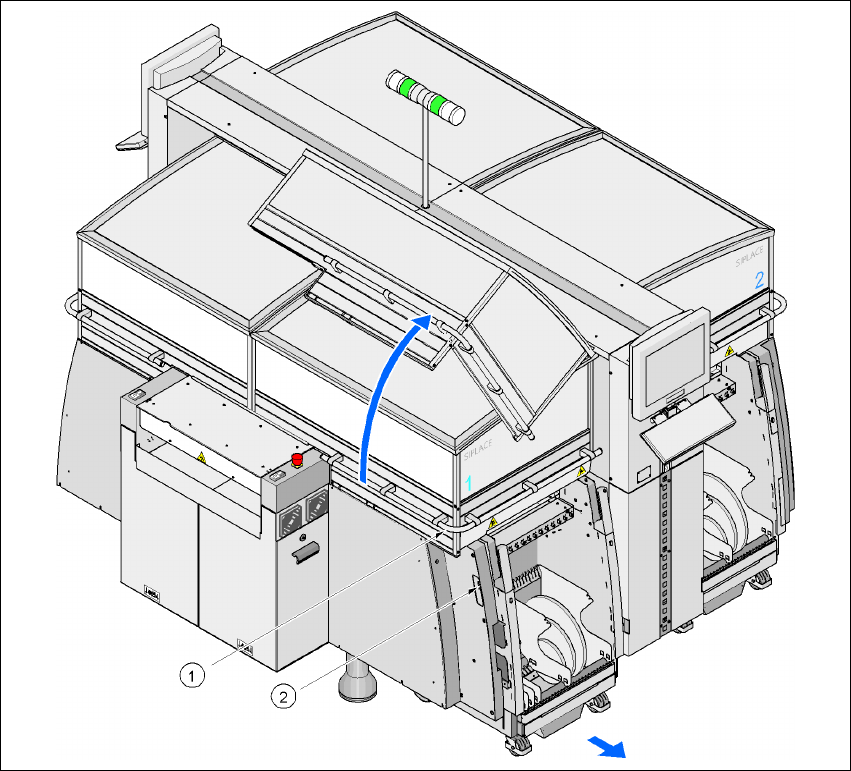

圖 5.9 - 2 分離料站台車

(1) 保護蓋㆘的按鈕

(2) 手部防護板㆖的按鈕
