SIPLACE HF 系列使用手 冊 3 技術資料 軟體版本 SR.505.xx 05/2004 中 文版 3.8 取置機的尺寸與重量 119 3.8.7 配備矩陣式料盤更換器的 HF 取置系統的尺寸 3 3 3 3 圖 3.8 - 5 配備矩陣式料盤更換器的 HF 取置系統尺寸 ( 單位為毫米 ) 3 註 3 矩陣式料盤更換器可以靠接在位 置 2 及 4 上來取代料站台車。
3 技術資料 SIPLACE HF 系列使用手冊
3.8 取置機的尺寸與重量 軟體版本 SR.505.xx 05/2004 中文版
118
3.8.6 HF 及 HF/3 取置機的重心
3
3
3
3

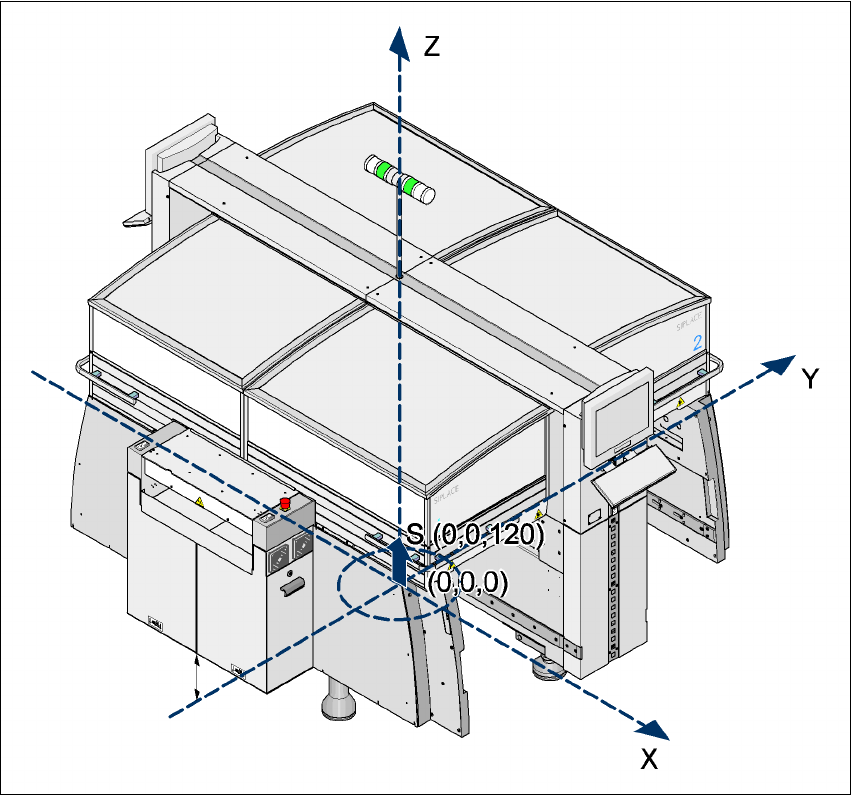

圖 3.8 - 4 HF 及 HF/3 取置機的重心 ( 單位為毫米 )
3
X座標 0 mm
Y座標 0 mm
Z 座標 120 mm 高
T PCB 輸送方向
這些取置系統的重心座標，以 PCB 輸送高度 830 mm 為準。
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.8 取置機的尺寸與重量
119
3.8.7 配備矩陣式料盤更換器的 HF 取置系統的尺寸
3
3
3
3

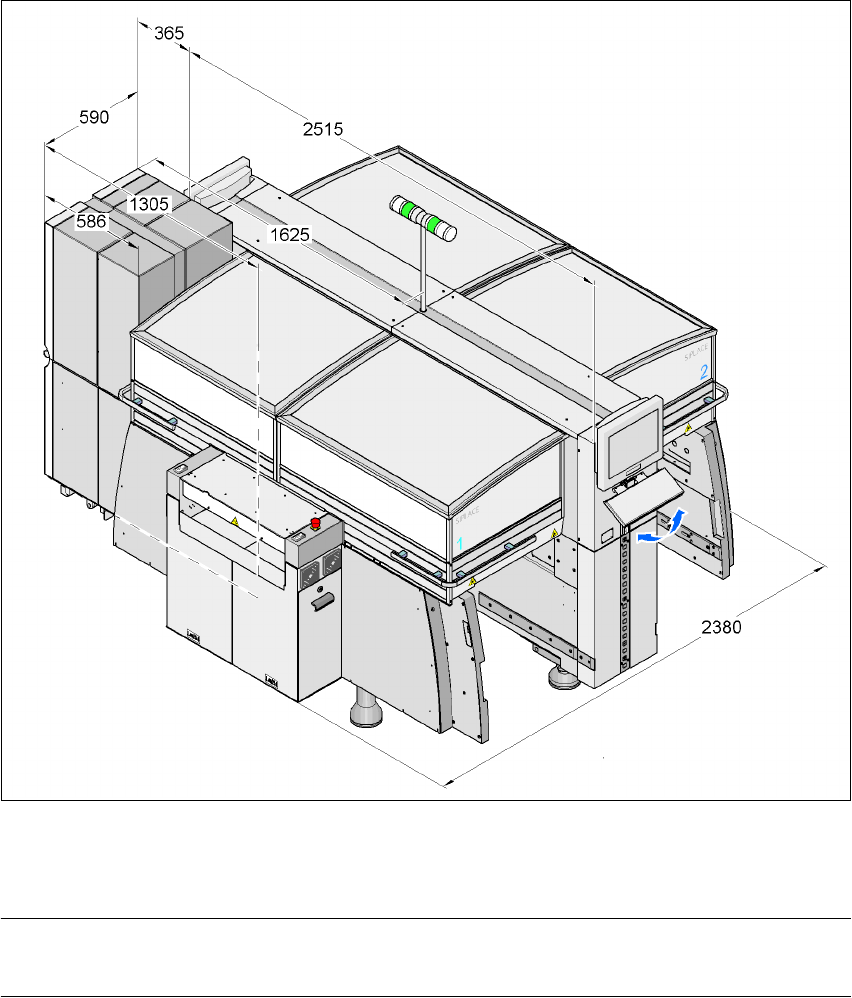

圖 3.8 - 5 配備矩陣式料盤更換器的 HF 取置系統尺寸 ( 單位為毫米 )
3
註 3
矩陣式料盤更換器可以靠接在位置 2 及 4 上來取代料站台車。
3 技術資料 SIPLACE HF 系列使用手冊
3.8 取置機的尺寸與重量 軟體版本 SR.505.xx 05/2004 中文版
120
3.8.8 配備矩陣式料盤更換器的 HF/3 取置系統的尺寸
3
3
3
3

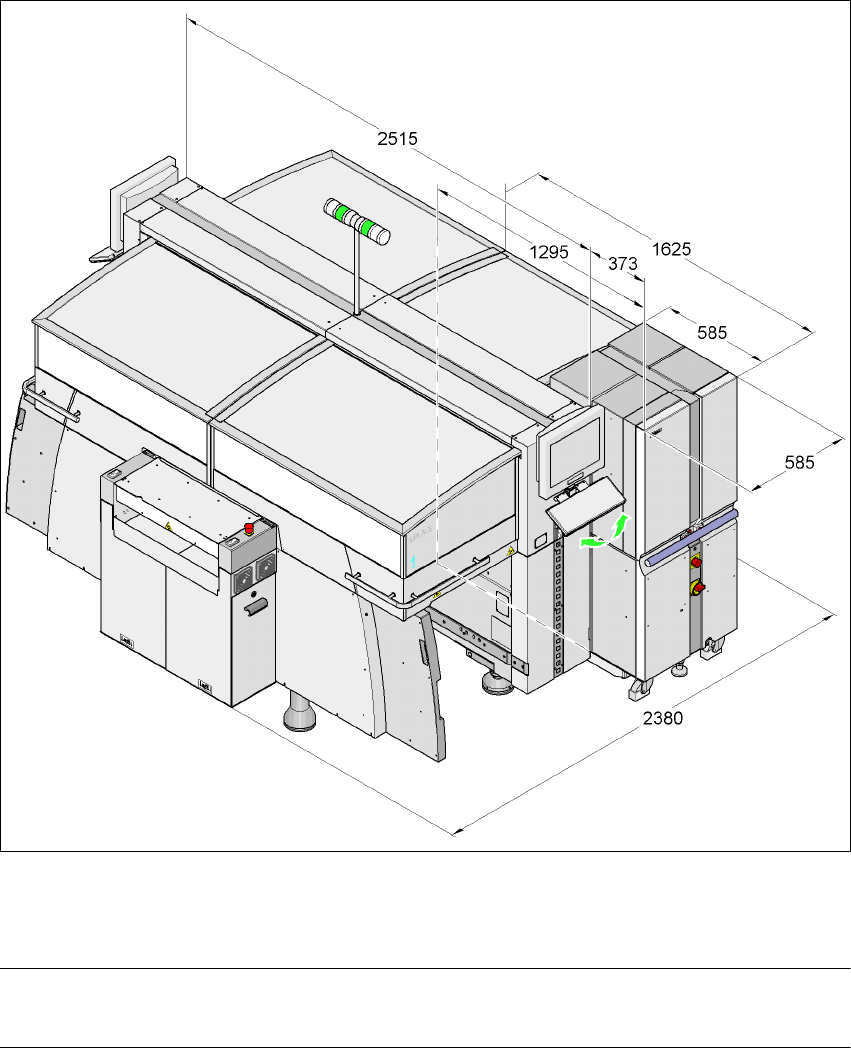

圖 3.8 - 6 配備矩陣式料盤更換器的 HF/3 取置系統尺寸 ( 單位為毫米 )
3
註 3
矩陣式料盤更換器只能靠接在位置 2 上。
