SIPLACE HF 系列使用手 冊 2 操作安全須知 軟體版本 SR.505.xx 05/2004 中文版 2.7 機器上的殘留電壓與放電時間 69 2.7 機器上的殘留電壓與放電時間 如果按下緊急停機按鈕或者關閉 取置系統 ， 懸臂軸的 250 VDC 連結電壓以及星形軸的 145 VDC 連結 電壓會在極短的時間內放電，降 低成為無害的殘留電壓。 2 警告 2 取置系統使用 3 x 208 VAC、3 x 230 VAC、3 x …
2 操作安全須知 SIPLACE HF 系列使用手冊
2.6 安全配備 軟體版本 SR.505.xx 05/2004 中文版
68
2.6.6 料站台車位置上的手部防護板
警告 2
所有位置都必須配備送料器模組以保障安全。
如果沒有足夠的送料器可以使用的話，尚未分配的位置就應裝設手部防護板 ( 虛擬送料器 )。當安
裝元件格盤 ( 手動盤 ) 時，剩餘的位置應該再用手部防護板加以保護。

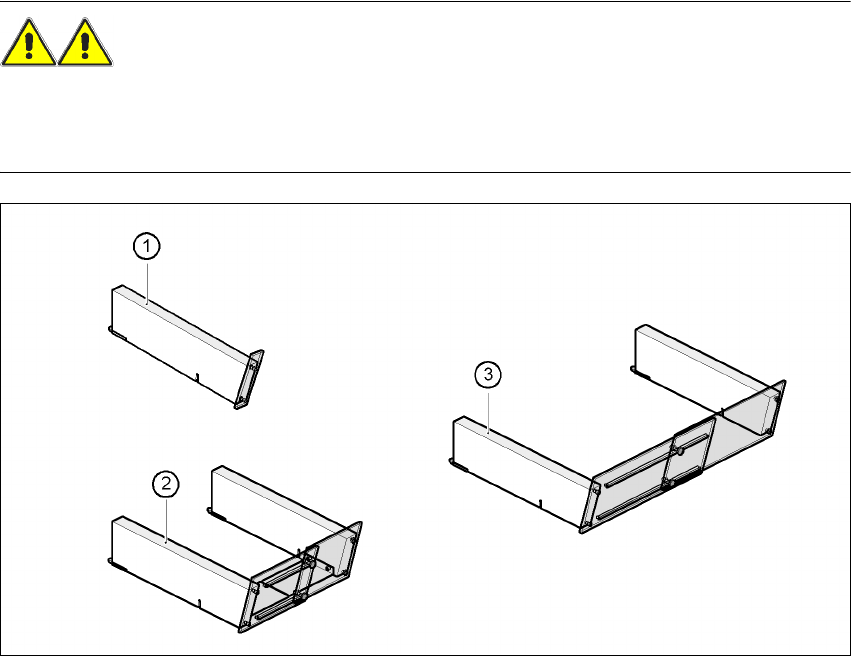

圖 2.6 - 10 料站台車手部防護板
2
(1) 位置 1 手部防護板，零件號碼：00116961-01
(2) 位置 6-10 手部防護板，零件號碼：00116962-01
(3) 位置 11-20 手部防護板，零件號碼：00116963-01
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.7 機器上的殘留電壓與放電時間
69
2.7 機器上的殘留電壓與放電時間
如果按下緊急停機按鈕或者關閉取置系統，懸臂軸的 250 VDC 連結電壓以及星形軸的 145 VDC 連結
電壓會在極短的時間內放電，降低成為無害的殘留電壓。 2
警告 2
取置系統使用 3 x 208 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz
的主電壓。這表示系統的某些部份可能存在有致命的電壓－即使是總電源開關關閉之後。取置系統
不正確的使用，可能會因此而造成人員死亡、嚴重傷害或者設備嚴重損壞。
Æ 請隨時遵循適用的意外防治及 DIN 法規 ( 特別是 DIN EN 60 204，第一條 )。
Æ 只有合格且受過訓練的人員才能開啟電源供應裝置及軸裝置上的保護蓋板。

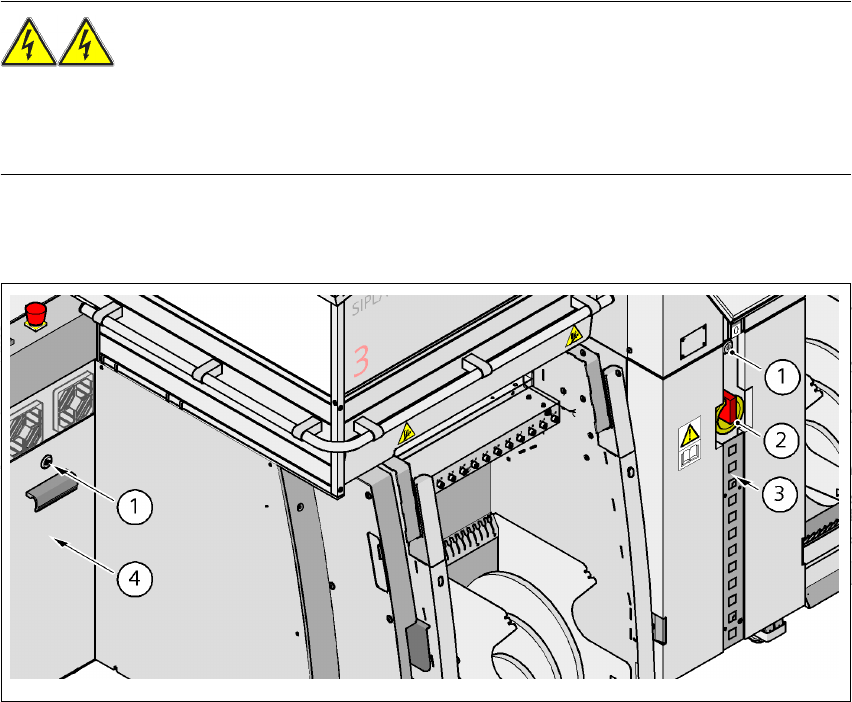

圖 2.7 - 1 電源供應裝置
2
(1) 護蓋中的螺栓掛鎖
(2) 總電源開關
(3) 蓋板後的電源供應裝置
(4) 軸裝置
2 操作安全須知 SIPLACE HF 系列使用手冊
2.7 機器上的殘留電壓與放電時間 軟體版本 SR.505.xx 05/2004 中文版
70
圖 2.7 - 2 電源供應裝置上的測量點
2.7.1 操作電壓及按下緊急停機按鈕後的殘留電壓與放電時間
2
2
2
端子 X11 及 X13_1
測量到 X12( 接地 )
正常情況下
的電壓
緊急停機時的
殘留電壓 放電時間
X11 + 250 VDC < 10 VDC 7 秒
X13_1 + 145 VDC < 10 VDC 50 秒
端子 X13_4
測量到端子 X3_7 (-)
正常情況下
的電壓
緊急停機時的
殘留電壓 放電時間
X13_4 + 30 VDC + 30 VDC -
