SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
185
Æ 將軸裝置盡可能推入擴充件中。
Æ 將風扇線纜連接到軸裝置線纜上。
Æ 用十字槽螺絲來固定軸裝置。
Æ 插上蓋板。
Æ 將接地線固定到門板上 (174 頁圖 4.5 - 7 第 2 項 )，如圖 4.5 - 8 (176 頁 ) 所示。
Æ 將門板上鎖。
4.5.9.4 裝設蓋板
Æ 將接地線固定到每個蓋板上 (174 頁圖 4.5 - 7 第5項)，如圖4.5 - 8 (176 頁)所示。
Æ 用 6 個十字槽螺絲將每個蓋板固定到機架上。
註 4
如果您已經拆下輸出輸送帶的話，請從 186
頁第 4.5.10 節"裝設輸出輸送帶 " 繼續進行。如果尚未
拆下輸出輸送帶的話，請從 196 頁第 4.5.14 節"將取置機整合到生產線中 " 繼續進行。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
186
4.5.10 裝設輸出輸送帶
4.5.10.1 工具
－ 內六角扳手，DIN 911，組
－ Phillips 螺絲起子，尺寸 1
4.5.10.2 機組件
4

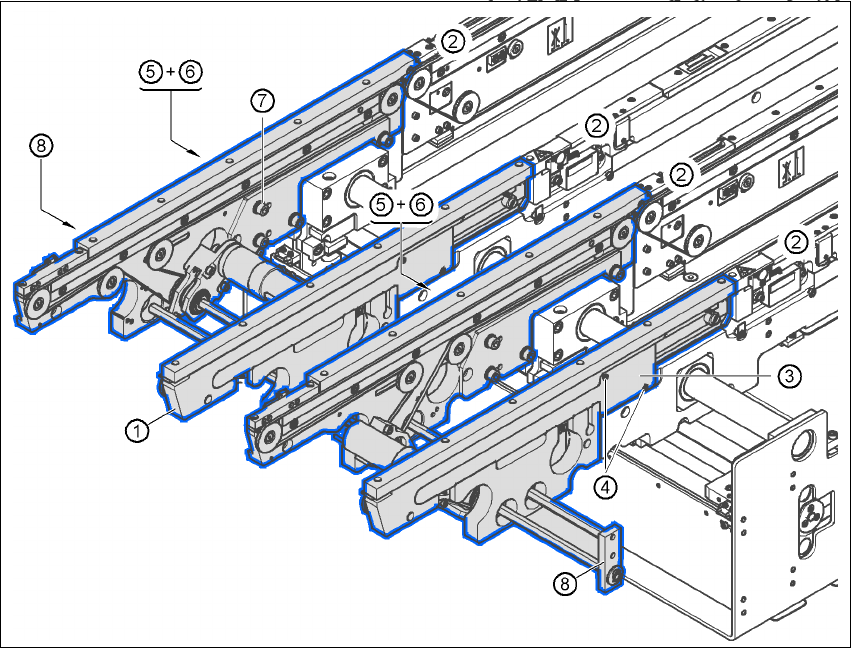

圖 4.5 - 13 輸出輸送帶－雙輸送帶
4
(1) 輸出輸送帶，面板
(2) 處理輸送帶 2，面板
(3) 纜線蓋板，20 x 200
(4) 埋頭螺絲，ISO 7046，M3x6，每個纜線蓋板 2 個
(5) 纜線蓋板，20 x 310
(6) 十字槽螺絲，DIN 912，M3x5，每個纜線蓋板 1 個
(7) 十字槽螺絲，DIN 912，M6x16 及墊片，每個面板 4 個
(8) 六角軸導件
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
187
Æ 從輸出輸送帶的面板上 ( 圖 4.5 - 13 第 1 項 ) 拆下纜線蓋板 ( 圖 4.5 - 13 第 3、5 項 )。
Æ 小心將面板 ( 圖 4.5 - 13 第 1 項 ) 放在處理輸送帶的面板 ( 圖 4.5 - 13 第2項)上。
注意 4
小心不要割破任何光柵或驅動馬達的纜線。
Æ 將每個面板用 4 個十字槽螺絲 M6x16 及所屬的墊片 ( 圖 4.5 - 13 第7項)固定。
Æ 將電源線連接到光柵及驅動馬達上。
Æ 將纜線蓋板固定在正確位置 ( 圖 4.5 - 13 第3及5項)。
