7.1.3.3 HF/3 取置機㆖雙取置頭 (TwinHead) 的吸嘴更換器位置
雙取置頭 (TwinHead) 的位置 3 可以安裝 1 個吸嘴更換器。這使它的總容量可達 12 個吸嘴匣，總計
24 個吸嘴固定器。
7

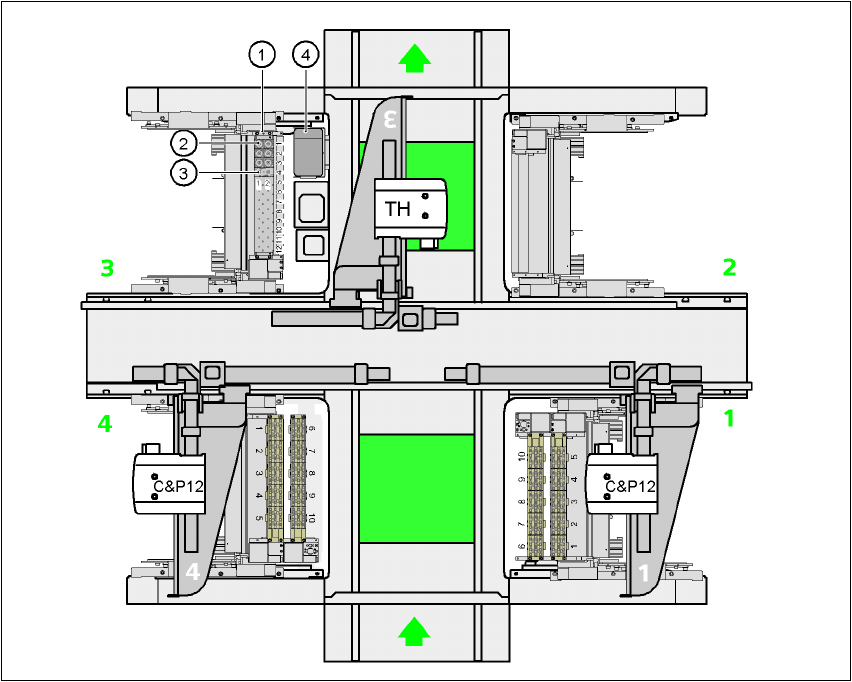

圖 7.1 - 19HF/3取置機㆖雙取置頭 (TwinHead) 的吸嘴更換器位置
7
77
7
(1) 吸嘴更換器
(2) 標準吸嘴匣
(3) ㈵殊吸嘴或夾爪的吸嘴匣
(4) 元件廢吸嘴回收筒
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
296
7.1.3.4 機組件
吸嘴更換器固定在料站台車靠接單元㆖。
7
圖 7.1 - 20 組裝位置
(1) 標示孔
(2) 操作㆟員側
(3) 箭頭朝向 PCB 輸送帶
7
Æ
對正吸嘴更換器使標示孔 ( 第1㊠) 位於㊧側，從操作員㆟側看。
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
297
7.1.3.5 功能的說明
標準吸嘴的吸嘴匣㈲ 1 個定位基準點可用來進行位置偵測，而㈵殊吸嘴 / 夾爪的吸嘴匣則㈲ 2 個定
位基準點。吸嘴以鋼珠固定在固定器㆗。吸嘴接著會被夾緊或解開 ( 拆卸 )，取決於 DP 軸的轉動方向。
7

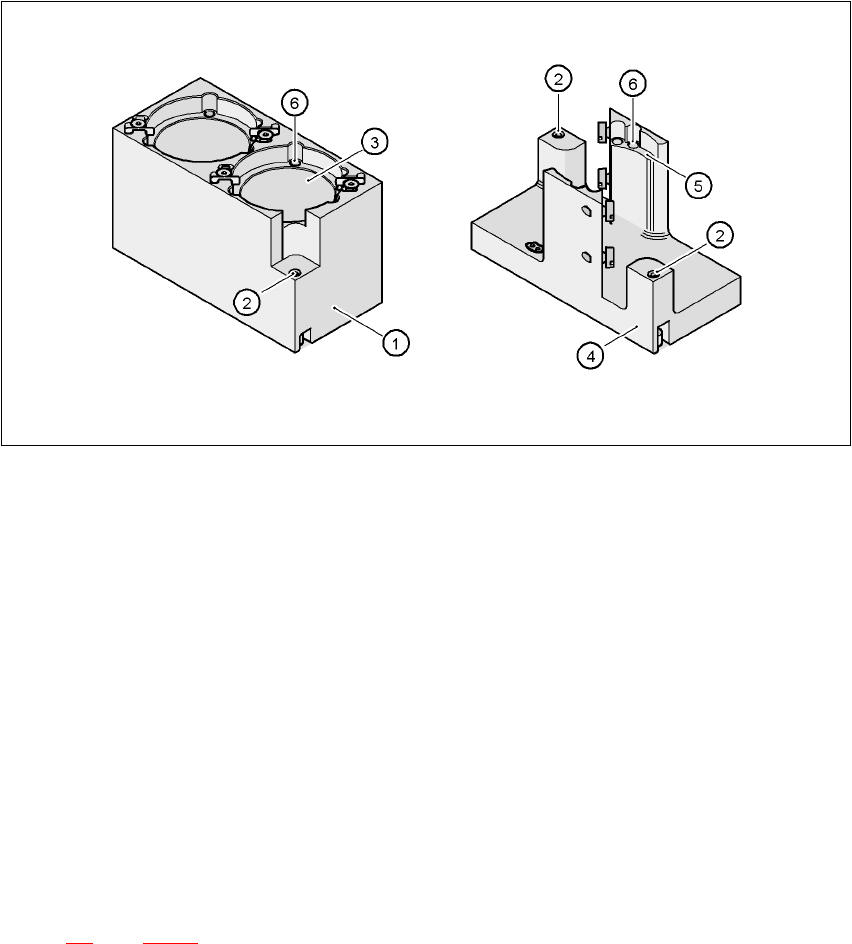

圖 7.1 - 21 標準及㈵殊吸嘴的吸嘴匣
(1) 標準吸嘴匣
(2) 定位基準點
(3) 吸嘴格
(4) ㈵殊吸嘴及夾爪的吸嘴匣
(5) 吸嘴格
(6) 固定吸嘴的鋼珠
7
77
7
7
77
7
7
77
7
7.1.3.6 元件廢吸嘴回收筒
元件廢吸嘴回收筒可以配合 SIPLACE 雙取置頭 (TwinHead) 安裝。它根據細間距檢視模組來定位 (
參閱第 286
頁圖 7.1 - 12)。
