2 操作安全須知 SIPLACE HF 系列使用手冊
2.6 安全配備 軟體版本 SR.505.xx 05/2004 中文版
62
2.6.3 保護接觸器總成及維修插座的位置
2

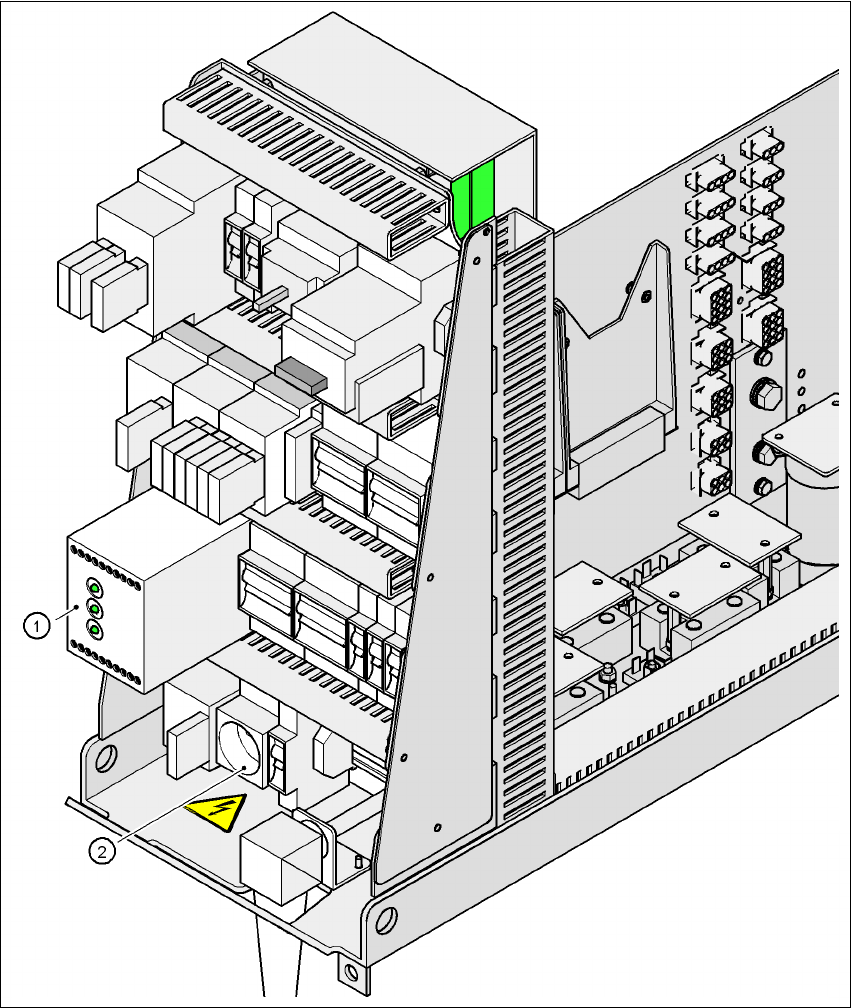

圖 2.6 - 6 保護接觸器總成及維修插座的位置
2
(1) 保護接觸器總成
(2) 維修插座
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.6 安全配備
63
保護接觸器總成 3TK2806( 圖 2.6 - 6
中的第 1 項 ) 2
保護接觸器總成設置在電源供應裝置內。它用來監控緊急停機迴路及安全配備。 2
必須滿足 3 個條件才能啟動保護接觸器總成： 2
－ " 軟體啟動 " 訊號必須已經發出。
－ 緊急停機迴路必須關閉。
－ 起動鈕必須已經按下。
在保護接觸器總成的前方面板上，有 3 個綠色的操作顯示 LED ( 參閱 65
頁圖 2.6 - 8)： 2
－ "Mains"( 主電源 )LED 用來顯示有電壓存在。
－ 如果起動鈕被按下、緊急停機迴路已經關閉且訊號迴路並未顯示故障狀態的話，" 通路 1" 及 "
通路 2" LED 就會亮起。
維修插座 ( 圖 2.6 - 6
中的第 2 項 ) 2
維修插座設置在電源供應裝置內，有護蓋保護。只有在取置系統透過 5 條線路 (L1、L2、L3、N 及
PE) 與主電源連接時才用得到。如果使用 4 條連接線路 ( 例如沒有 N)，則不能使用這個插座。 2
警告 2
即使在取置系統關閉後，仍應確實遵守關於致命電壓的安全指示。( 參閱從前面第 26
頁起的第 2.1.5
節)。
2 操作安全須知 SIPLACE HF 系列使用手冊
2.6 安全配備 軟體版本 SR.505.xx 05/2004 中文版
64
2.6.4 靠接及分離料站台車時的按鈕位置
2

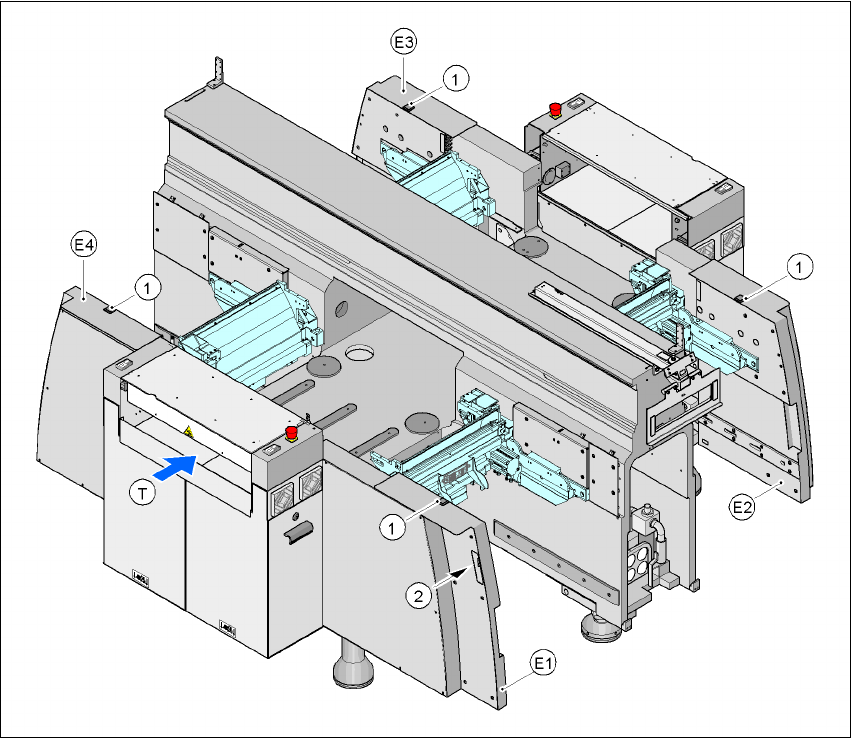

圖 2.6 - 7 靠接及分離料站台車時的按鈕位置
2
(1) 頂部的按鈕
(2) 手部防護板內的按鈕
E1 E1 手部防護板，位置 1 2
E2 E2 手部防護板，位置 2 2
E3 E3 手部防護板，位置 3 2
E4 E4 手部防護板，位置 4 2
手部防護板模組 ( 第 E1、E2、E3 及 E4 項 ) 內整合有兩個按鈕。這些按鈕用來進行料站台車的靠接
及分離。要
分離
時，請按下手部防護板上方的按鈕 ( 第 1 項 )。要
靠接
時，請同時按下這兩個按鈕 (
第 1 及第 2 項 )。這兩個按鈕彼此分格的距離夠遠，您必須用雙手來按這兩個按鈕。這是為了在靠
接及分離料站台車時，避免操作遭受傷害所作的設計。 2
