4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
196
4.5.12.6 裝設蓋板
Æ 將接地線固定到每個蓋板上 (188 頁圖 4.5 - 14 第 5 項 )，如圖 4.5 - 15 (190 頁)所示。
Æ 用 6 個十字槽螺絲將每個蓋板固定到機架上。
4
4
4
4.5.13 裝設主故障指示燈
Æ 將主故障指示燈線纜連接到基本機器的線纜上。
Æ 將主故障指示燈的腳座固定在基本機器的橫樑上。
4
4
4
4.5.14 將取置機整合到生產線中
Æ 注意第 4.5.2 節(162 頁 ) 所述的警告指示。
Æ 工具及設備如第 4.5.1 節(162 頁 ) 所列。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
197
4.5.14.1 叉式堆高機定位
4

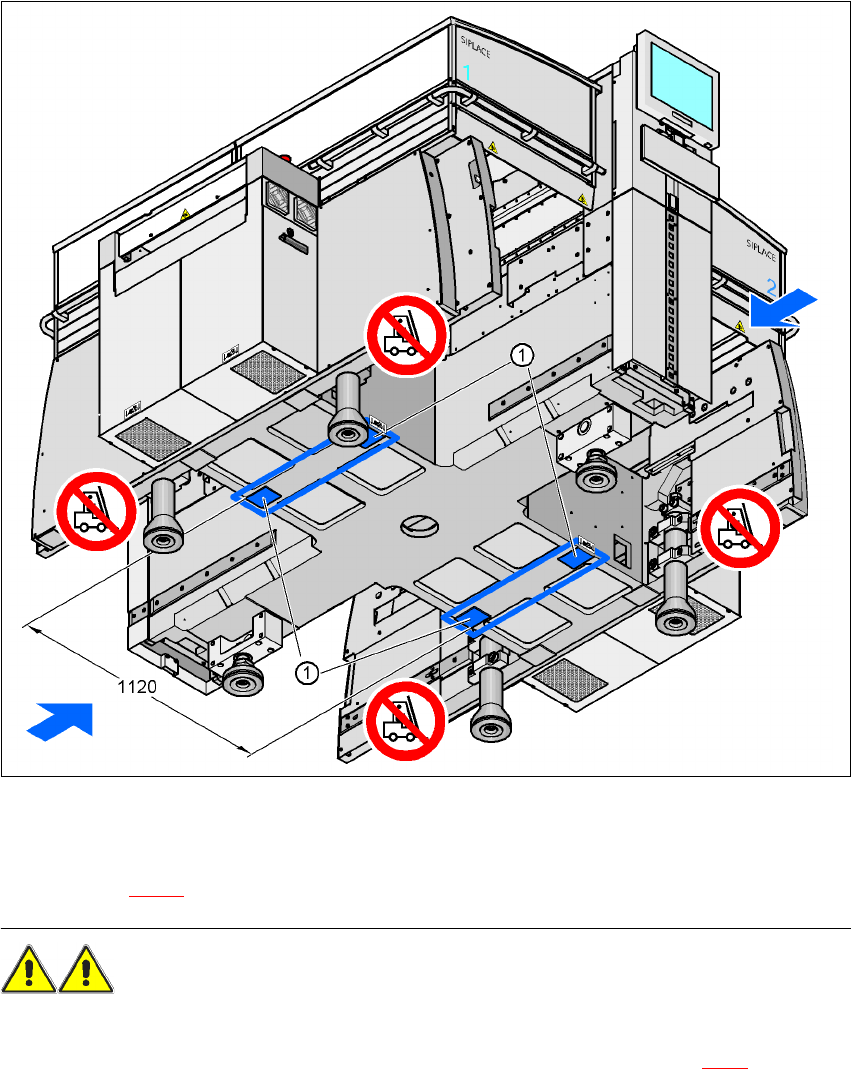

圖 4.5 - 19 接觸面－堆高叉與 PCB 輸送方向交叉
(1) 叉式堆高機的堆高叉接觸面
Æ 將叉式堆高機橫過 PCB 輸送方向並張開堆高叉到足夠的寬度，使機器的接觸面平均落在堆高叉
上 ( 參閱圖 4.5 - 19
)。
警告 4
在您頂高取置機
之前
，請注意以下各點以避免對機器造成無法復原的損壞： 4
－ 兩堆堆高叉之間的距離必須為 800 到 900 mm 之間。叉式堆高機的接觸面如圖 4.3 - 3
所示。接觸
面之間的最大距離為 1,120 mm。不可增加兩個堆高叉之間的距離，而讓機器從機架側邊部份頂
高，因為這會使機架變形。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
198
Æ 在您頂高機器時，請確定在堆高叉上均勻的分佈重量。堆高叉與機器之間若加設堅固的支撐材
料，可以預防機器在頂高時傾倒。這也可以防止機器腳架上的重量偏向一側，而這會使機器腳
架的緊固件變形。我們建議請第二個人在機器頂高時負責監視機器，並確定機器在以叉式堆高
機頂高時沒有傾向一側。
4.5.14.2 機器搬運時必須注意的重點
警告 4
在您搬運機器時，請確定
所有
機器腳架均已離開地面。如果沒有完全離開地面，腳架會在地板上拖
曳並撞擊到障礙物。這可能損壞固定在機架上的機器腳架。
