SIPLACE HF 系列使用手 冊 4 組立與啟用 軟體版本 SR.505.xx 05/2004 中 文版 4.5 取置機的組立 183 4.5.9 在 HF/3 上安裝軸裝置 ( 懸臂 1 及懸臂 4) 4.5.9.1 HF/3 軸裝置 ( 懸臂 1 及懸臂 4) －電氣連接點 4 圖 4.5 - 12 HF/3 軸 裝置 ( 懸臂 1 及懸臂 4)、背板－連接插頭
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
182
4.5.8.4 裝設電腦單元
Æ 小心提起電腦單元放到擴充件的軌架上。
Æ 確定沒有夾壓到任何線纜。
Æ 檢查前面板的線纜是否在側面佈線板上 (178 頁圖 4.5 - 10 第1項)。
Æ 用線纜束帶將線纜固定在前面板上。
Æ 將電腦單元盡可能推入擴充件中。
Æ 將風扇線纜連接到電腦單元線纜上。
Æ 用十字槽螺絲來固定電腦單元。
Æ 將接地線固定到門板上 (174 頁圖 4.5 - 7 第2項)，如圖4.5 - 8 (176 頁 ) 所示。
Æ 將門板上鎖。
註 4
在 HF 取置機上，從第 4.5.8.5
節"裝設蓋板 " 繼續進行。 4
在 HF/3 取置機上，從 183 頁第 4.5.9 節"在 HF/3 上安裝軸裝置 ( 懸臂 1 及懸臂 4)" 繼續進行。
4.5.8.5 裝設蓋板
Æ 將接地線固定到每個蓋板上 ( 圖 4.5 - 7 第5項)，如圖4.5 - 8 (176 頁)所示。
Æ 用 6 個十字槽螺絲將每個蓋板固定到機架上。
註 4
如果您已經拆下輸出輸送帶的話，請從 186
頁第 4.5.10 節"裝設輸出輸送帶 " 繼續進行。如果尚未
拆下輸出輸送帶的話，請從 196 頁第 4.5.14 節"將取置機整合到生產線中 " 繼續進行。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
183
4.5.9 在 HF/3 上安裝軸裝置 ( 懸臂 1 及懸臂 4)
4.5.9.1 HF/3 軸裝置 ( 懸臂 1 及懸臂 4) －電氣連接點
4

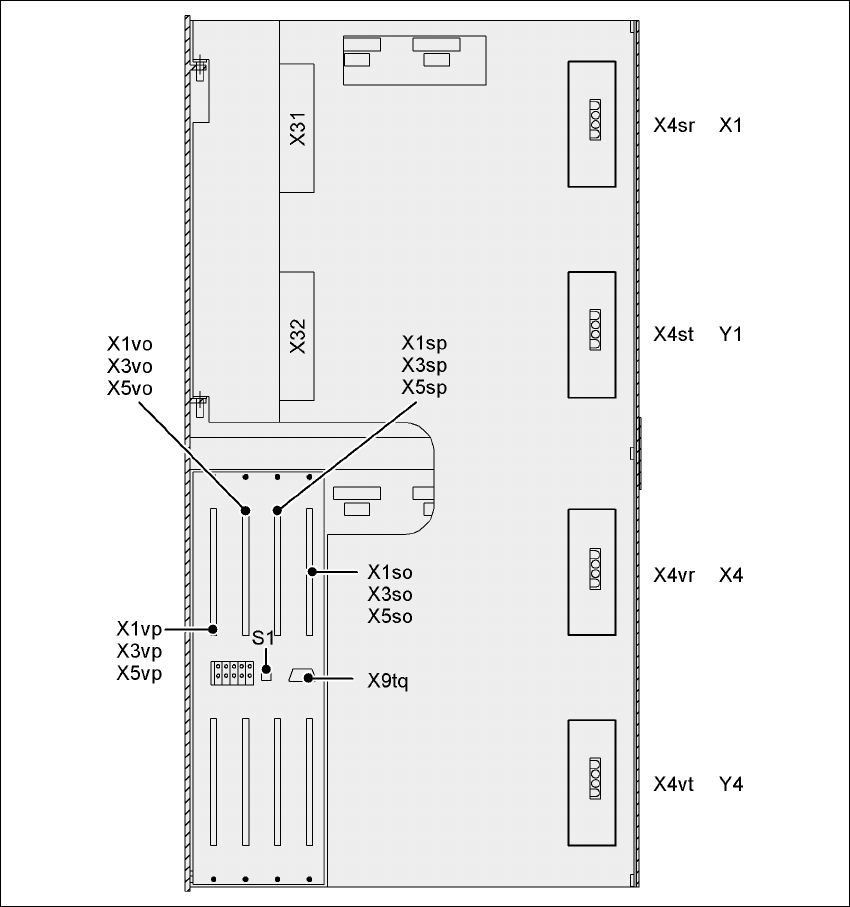

圖 4.5 - 12 HF/3 軸裝置 ( 懸臂 1 及懸臂 4)、背板－連接插頭
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
184
4.5.9.2 HF/3 軸裝置 ( 懸臂 1 及懸臂 4) －連接插頭
Æ 連接電源線，如下圖所示：
4
4
Æ 檢查 S1 的開關設定
1：關
2：關
4.5.9.3 裝設HF/3軸裝置(懸臂1及懸臂4)
Æ 小心提起軸裝置放到擴充件的軌架上。
Æ 確定沒有夾壓到任何線纜。
軸裝置
懸臂 1 及懸臂 4
插頭
連接纜線 註
插頭 纜線
X31 X31
03009762
03009763
03009764
03009765
03009766 W1-W5
用固定夾固定接頭
X32 X32
03009822
03009823
03009824
03009825
03009827
用固定夾固定接頭
X4sr X4sr 03009760 將接頭卡入定位
X4st X4st 03009761 將接頭卡入定位
X4vr X4vr 03009820 將接頭卡入定位
X4vt X4vt 03009821 將接頭卡入定位
X1so
X3so
X5so
X1so
X3so
X5so
03009771
03009772
03009773
盡可能插到底
X1sp
X3sp
X5sp
X1sp
X3sp
X5sp
03009774
03009775
03009776
盡可能插到底
X1vo
X3vo
X5vo
X1vo
X3vo
X5vo
03009831
03009832
03009833
盡可能插到底
X1vp
X3vp
X5vp
X1vp
X3vp
X5vp
03009834
03009835
03009836
盡可能插到底
X9tq X9tq 03010051 鎖緊
