2 操作安全須知 SIPLACE HF 系 列使用手冊 2.9 關閉總電源開關後的取置 系統通電狀況 軟體版本 SR.505.xx 05/2004 中文版 76 2.9.1 ٛ 關閉取置系統的總開關但仍連接電源 警告 下列機組件即使在總電源開關關閉 後，仍帶有可能致命的電壓： － 連接總電源開關 Q1 中的端子 L1、L2 及 L3 的纜線 ( 參閱圖 2.9 - 4 ) － 維修插座 X102( 參閱圖 2.9 - 4 ) － 維修插…
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.9 關閉總電源開關後的取置系統通電狀況
75
2

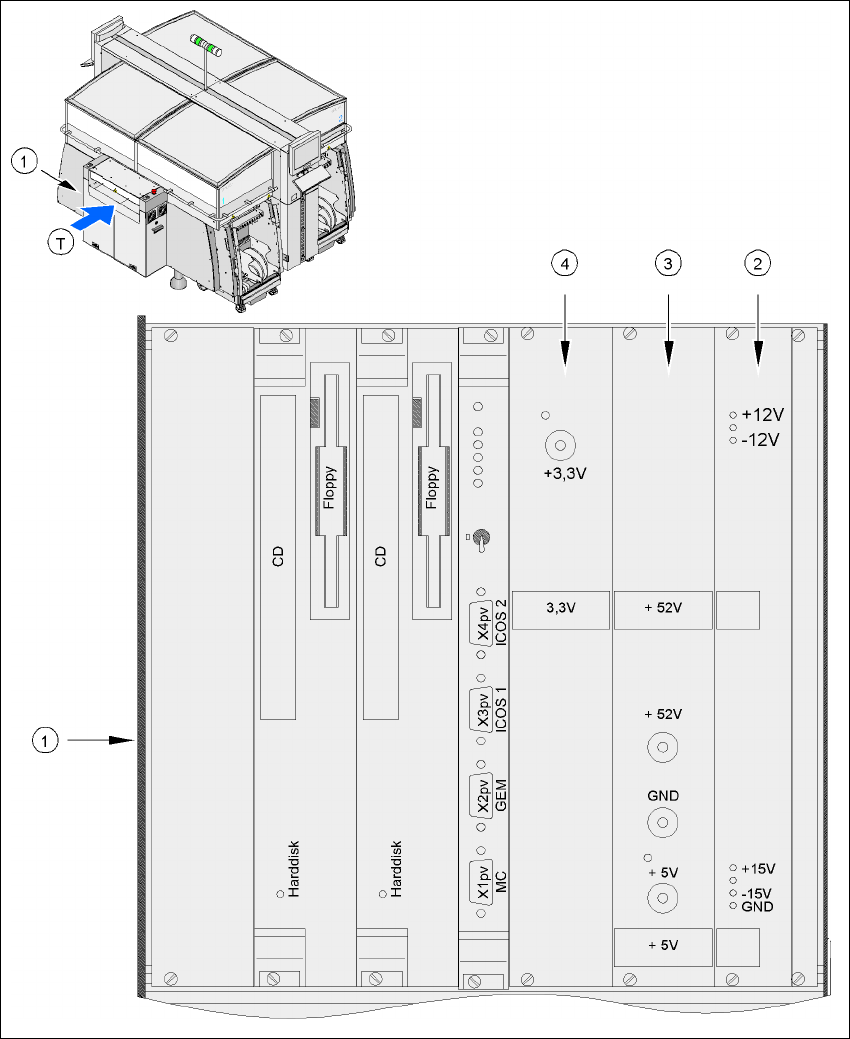

圖 2.9 - 3 電腦單元的位置
2
(1) 電腦單元 ( 頂部 )
(2) 電源供應裝置 ±12 V-/±15 V-
(3) 電源供應裝置 +5 V-/+52 V-
(4) 電源供應裝置 +3.3 VDC
(T) PCB 輸送方向
2 操作安全須知 SIPLACE HF 系列使用手冊
2.9 關閉總電源開關後的取置系統通電狀況 軟體版本 SR.505.xx 05/2004 中文版
76
2.9.1
ٛ
關閉取置系統的總開關但仍連接電源
警告
下列機組件即使在總電源開關關閉後，仍帶有可能致命的電壓：
－ 連接總電源開關 Q1 中的端子 L1、L2 及 L3 的纜線 ( 參閱圖 2.9 - 4
)
－ 維修插座 X102( 參閱圖 2.9 - 4
)
－ 維修插座的自動迴路斷電器 F1( 參閱圖 2.9 - 4
)
－ 主濾波器 Z1 ( 參閱圖 2.9 - 4
)
－ 連接電源線的端子接線盤 X100
－ 個別纜線的顏色，即使在總電源開關關閉後仍留有致命電壓的纜線為棕色。
－軸裝置
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.9 關閉總電源開關後的取置系統通電狀況
77
2

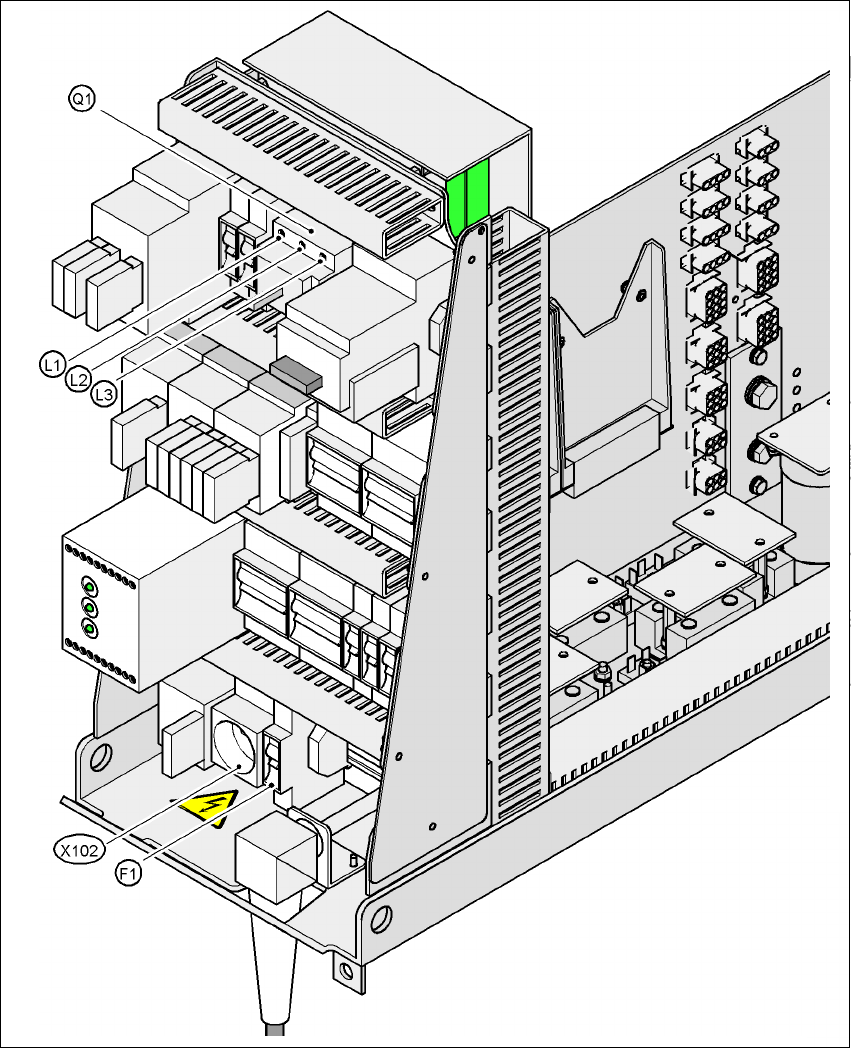

圖 2.9 - 4 電源供應裝置，正面視圖
2
Q1 總電源開關 2
X102 維修插座 2
F1 維修插座保險絲 2
