SIPLACE HF 系列使用手冊 6 元件處置

軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車

267

6.3.8 送料器固定裝置

送料器固定裝置是㆒個額外的機械安全㈵色，可防止輸送帶在元件送料器平台㆖意外打滑，並排除

與取置頭發生碰撞的危險。

輸送帶的固定裝置以螺絲固定在元件送料器平台的前側。而爪鉤則可固定送料器的腳架。每個料站

台車都需要㆒個送料器固定裝置。 6

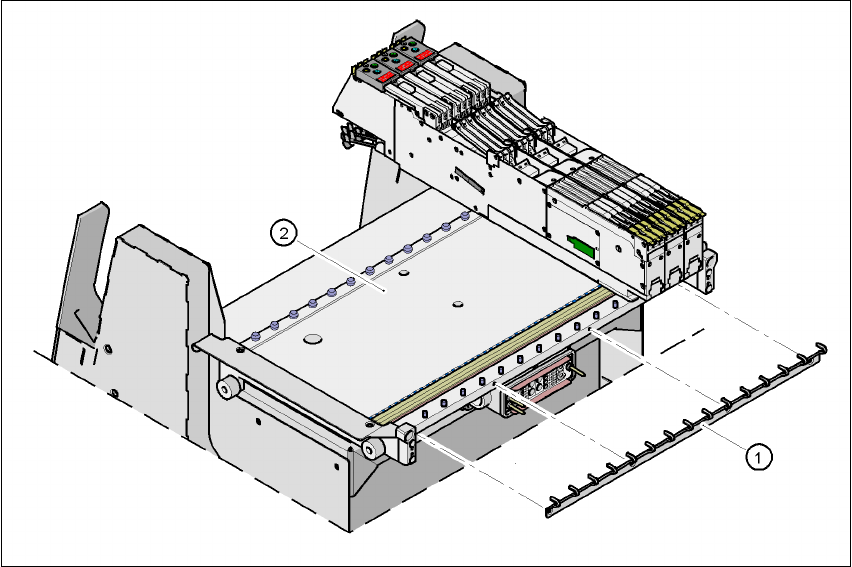

圖 6.3 - 9 送料器固定裝置

(1) 送料器固定裝置

(2) 元件送料器平台

6 元件處置 SIPLACE HF 系列使用手冊

6.4 矩陣式料盤更換器軟體版本 SR.505.xx 05/2004 ㆗文版

268

6.4 矩陣式料盤更換器

扁平封裝 IC 的使用，在扁平模組的生產方面越來越重要。這些元件現在大部分都以專用的元件格

盤供應。但，就元件的密度而言，元件格盤所需的空間相對較大。較低的元件容量，也使得元件格

盤必須經常更換，這表示如果以手動方式更換元件格盤，則必須㆗斷取置程序。

矩陣式料盤更換器的使用，由於其㆗儲存㈲元件格盤並且會㉂動更換，因此可以剔除這種不必要的

時間損失。而它可以程式化設定、隨機拾取多達100 x元件格盤，也明顯增加了元件可以使用的範圍。6

6.4.1說明

矩陣式料盤更換器可以用來全㉂動儲存及更換多達 100 個元件格盤。元件格盤的層數 ( 元件塔內的

儲存位置 ) 以由㆘而㆖漸增的順序進行編號。

兩個元件塔內的元件盤匣可以彼此獨立移動，直到所選定的元件盤匣到達送料軸的範圍為止。㈬平

送料軸會將元件格盤從元件塔內輸送到取置頭可以拾取的位置。

元件塔 1 ㈲ 30 層，每㆒層可以容納 2 個 JEDEC 料盤或 1 個 240 x 340 mm

以㆘的大型料盤 ( 來㉂元

件格盤架 )。

元件塔 2 的容量可容納 40 層的 JEDEC 料盤。

可以靠接矩陣式料盤更換器來取㈹ HF 取置機位置 2 及 4(HF/3 取置機僅位置 2) 的料站台車。安裝

在料站台車的拉進裝置可以用矩陣式料盤更換器的靠接裝置來替㈹。反之，也可以用料站台車來取

㈹矩陣式料盤更換器。

矩陣式料盤更換器㈲㆒個整合式底盤，因此非常方便移到其他位置。交貨時，它設定為 HF 機器的

PCB 輸送高度，但可以很容易的更改為 830、900、930 及 950 mm 的 PCB 輸送高度。 6

SIPLACE HF 系列使用手冊 6 元件處置

軟體版本 SR.505.xx 05/2004 ㆗文版 6.4 矩陣式料盤更換器

269

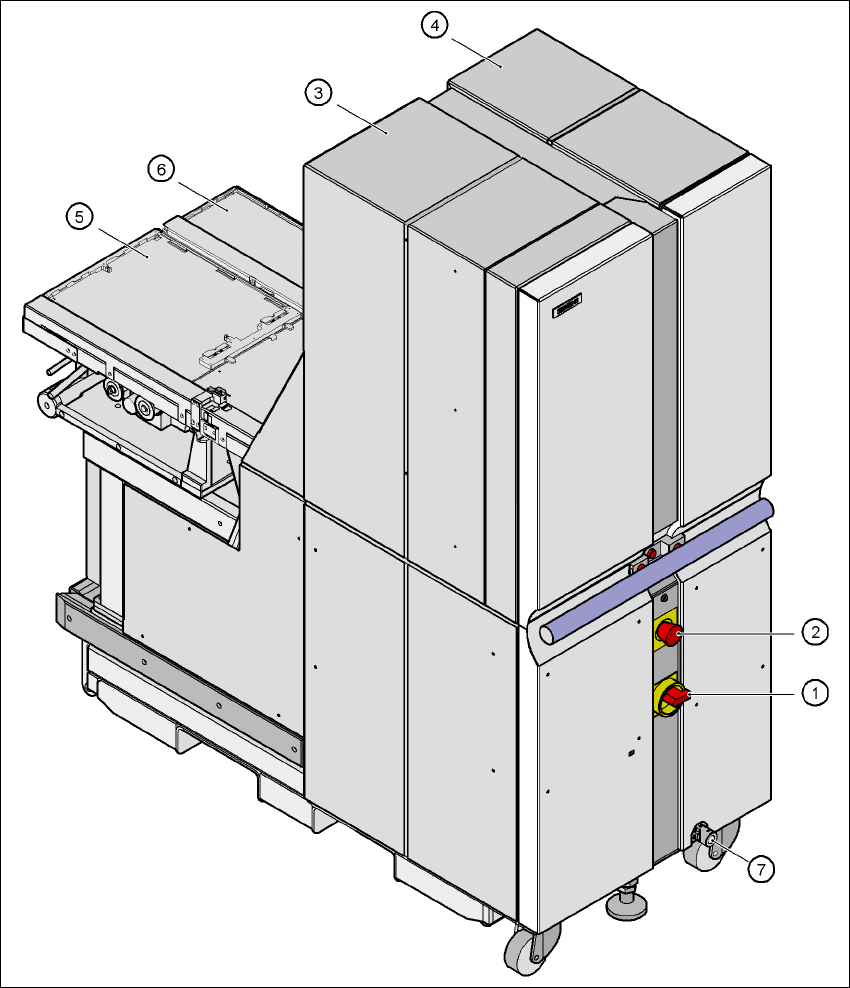

圖 6.4 - 1 矩陣式料盤更換器 2，後側視圖

(1) 總電源開關

(2) 緊急停機鈕

(3) 元件塔 1 可容納最多 30 個元件格盤架 ( 最多 60 個 JEDEC 料盤 )

(4) 元件塔 2 可容納最多 40 個元件格盤架 ( 最多 40 個 JEDEC 料盤 )

(5) 送料軸 1

(6) 送料軸 2

(7) 矩陣式料盤更換器 2 高度調整曲柄的裝配點
