Æ 在您頂高機器時，請確定在堆高叉上均勻的分佈重量。堆高叉與機器之間若加設堅固的支撐材
料，可以預防機器在頂高時傾倒。這也可以防止機器腳架上的重量偏向一側，而這會使機器腳
架的緊固件變形。我們建議請第二個人在機器頂高時負責監視機器，並確定機器在以叉式堆高
機頂高時沒有傾向一側。
4.5.14.2 機器搬運時必須注意的重點
警告 4
在您搬運機器時，請確定
所有
機器腳架均已離開地面。如果沒有完全離開地面，腳架會在地板上拖
曳並撞擊到障礙物。這可能損壞固定在機架上的機器腳架。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
199
4.5.14.3 取置機對齊生產線
Æ 用堆高叉將取置機置於生產線中的可用位置。
警告 4
慢慢降下取置機。應有第二人負責監看下方，以確保所有機器腳架同時接觸到地板。如果一
側的機器腳架重重的落到地板上，緊固件可能會損壞。
4
4.5.14.4 取置機對齊氣墊搬運系統
Æ 將氣墊搬運系統的 4 個氣墊置於機架下方。
Æ 升高取置機並將它對齊生產線。
Æ 檢查與鄰近取置機的 PCB 輸送帶系統之間的距離。應介於 1 mm 到 3 mm 之間。
Æ 降下取置機。
4

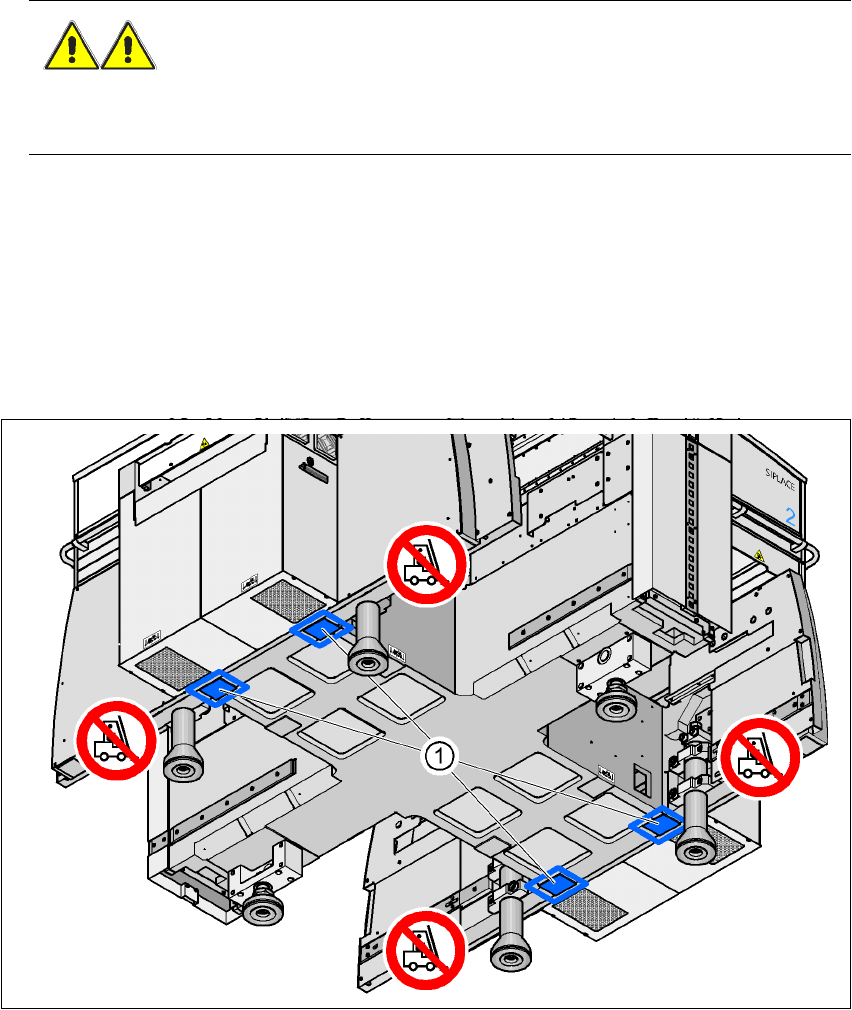

圖 4.5 - 20 氣墊搬運系統的接觸位置
(1) 氣墊搬運系統的接觸面
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
200
4.5.15 進行取置機最終調整
Æ 將取置機的水平儀以 X 及 Y 軸的方向，置於取置區 1 的 PCB 輸送帶面板上 ( 參閱圖 4.5 - 21)。P C B 輸
送帶寬度已預設為 136 mm。
請注意： 4
在雙輸送帶方面，只將水平儀放在機器的外側面板上來進行 X 方向的調整。
Æ 測量 PCB 輸送帶上緣與地板之間的距離。這個距離應為 800 mm、900 mm、930 mm 或 950 mm。
4
圖 4.5 - 21 在 X 與 Y 軸方向上調整取置機
4
4
Æ 用開口扳手來調整六角頭螺絲M24x80( 圖 4.5 - 22 第1項)，使機器的水平儀在所需的PCB 輸送高度
上不會偏離零點。
