懸臂的移動範圍有 4 個保護蓋可以向上掀開。同時還有側邊護網可以防止從旁邊進入機器內部。
PCB 輸送帶也以護蓋保護以防止碰觸，護蓋可以向上翻開，護蓋位於輸入及輸出輸送帶上方，可以
保護在這兩個輸送帶附近的手部。 2
功能 2
如果其中一個保護蓋已經被向上掀開或者 PCB 輸送帶上的一個護蓋已經被向上提起，懸臂軸的電
源會立即中斷。懸臂會停止移動。螢幕也會顯示 " 關閉護蓋 " 的訊息。 2
Æ 關閉保護蓋並按下其中一個起動鈕繼續取置作業。
2
圖 2.6 - 2 機器上的起動鈕 ( 白色 ) 位置
(1) 機器上的起動鈕 ( 白色 )
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.6 安全配備
57
2.6.2 取置機上的開關及按鈕
2.6.2.1 取置機上的開關及按鈕的位置
2
圖 2.6 - 3 開關與按鈕位置－由 PCB 輸出側檢視
2
(1) 總電源開關
(2) 電源供應裝置側操作面板上的停止鈕 ( 黑色 )
(3) 電源供應裝置側操作面板上的啟動鈕 ( 白色 )
(4) 電源供應裝置側操作面板上的元件計數器
(5) 輸出側的緊急停機按鈕
(6) 輸出側的起動鈕 ( 白色 )
(7) 輸出側的停止鈕 ( 白色 )
(8) 護蓋後的電源供應裝置內維修插座
(T) PCB 輸送方向
2 操作安全須知 SIPLACE HF 系列使用手冊
2.6 安全配備 軟體版本 SR.505.xx 05/2004 中文版
58
2

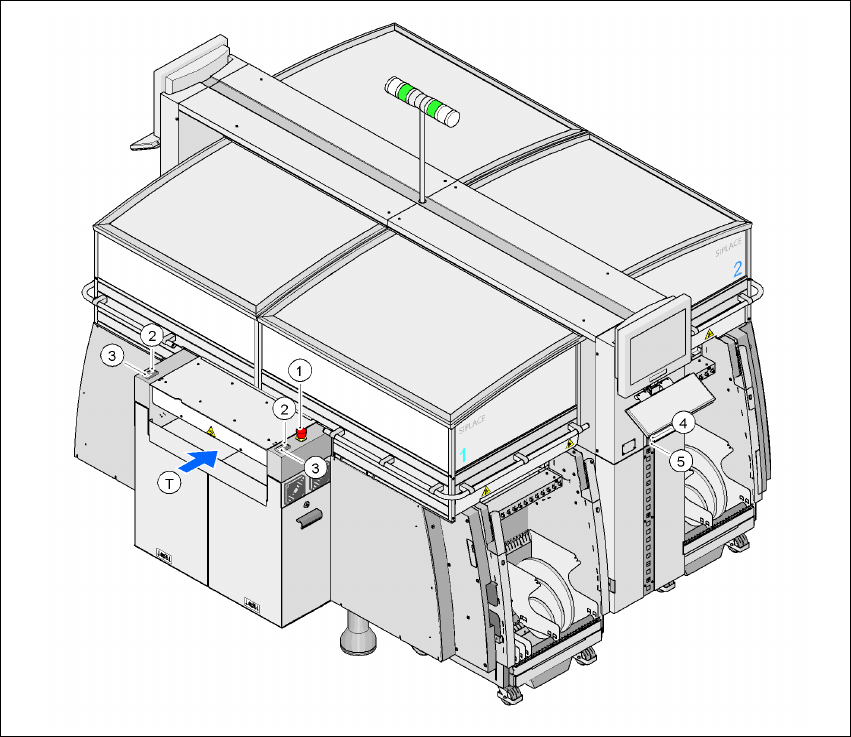

圖 2.6 - 4 開關與按鈕位置－由 PCB 輸入側檢視
2
(1) 輸入側的緊急停機按鈕
(2) 輸入側的起動鈕 ( 白色 )
(3) 輸入側的停止鈕 ( 白色 )
(4) 壓縮空氣單元側操作面板上的啟動鈕 ( 白色 )
(5) 壓縮空氣單元側操作面板上的停止鈕 ( 黑色 )
(T) PCB 輸送方向
