3.5 生產線概念
3.5.1 說明
3
SIPLACE 的設計概念具有組配彈性、模組化、精巧及高動力密度等特色。它讓生產線可以根據相
同及不同的模組個別設定。如果生產需要變更，每個個別的取置機由於非常的精巧，而可以迅速而
簡便的重新組配。
3

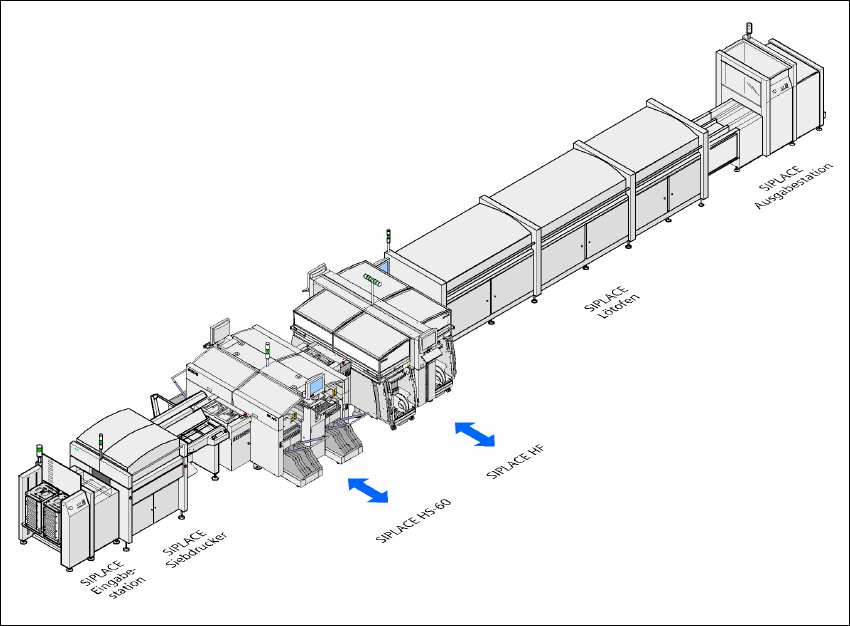

圖 3.5 - 1 生產線概念範例
3
不論您對輸出的要求是什麼，SIPLACE 家族有最符合您需求的取置機：
SIPLACE HF 及 HF/3 取置機可以用來取置 IC、倒裝晶片、裸模及特殊元件 (OSC)。它們可以高速
取置從 0201 到 85 x 85 / 125 x 10 mm
2
的元件系列。
SIPLACE HS-60 是一部超高速取置機，可處理範圍從 0201 一直到 18.7 x 18.7 mm
2
的元件。
SIPLACE S-27 HM 是一個高速取置系統，可取置從 0201 到 32 x 32 mm
2
的元件。
3 技術資料 SIPLACE HF 系列使用手冊
3.5 生產線概念 軟體版本 SR.505.xx 05/2004 中文版
94
SIPLACE F5 HM 高速取置系統，可取置大型 IC、flip-chips、bare dies 及特殊元件 (OSC)。元件的尺
寸範圍從 0201 到 55 x 55 mm
2
。
SIPLACE 的設定最佳化，可提昇您生產線的生產力，因為它大幅降低了取置時間以及取置機的 " 非
生產性時間 "。軟體會針對個別產品計算個別的設定，會針對不同產品計算個別的設定以及針對不
同的產品計算總體設定。設定資料可以在個別生產線之間進行交換－即使是不同的機器組態。
3.5.2 技術資料
系統 SIPLACE SMD 取置生產線
取置模組 SIPLACE HS-60, SIPLACE S-27 HM, SIPLACE HF, HF/3, F5 HM
週邊設備模組 SIEMENS L&A 同時也供應有輸入 / 輸出站、錫膏印刷機、迴銲
爐、檢查站 … 等可供選用
適用元件的範圍 0201 到 85 x 85 mm
2
/ 125 x 10 mm
2
最大 200 x 125 mm
2
( 有限制 )
PCB 輸送帶 單一及雙輸送帶，附自動寬度調整裝置
取置速度 取置速度取決於各個模組如何串連
空間需求 每個 S 模組 4 m
2
每個 HF 模組 6 m
2
每個 HF/3 模組 6.5 m
2
每個 HS 模組 7.5 m
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.6 取置頭
95
3.6 取置頭
3.6.1 取置頭模組化
SIPLACE HF 系列的特殊優點之一就是取置頭模組化。例如懸臂上的取置頭可以快速變更以適應取
置需求。
3.6.1.1 HF 取置機上的取置頭組態
3
3

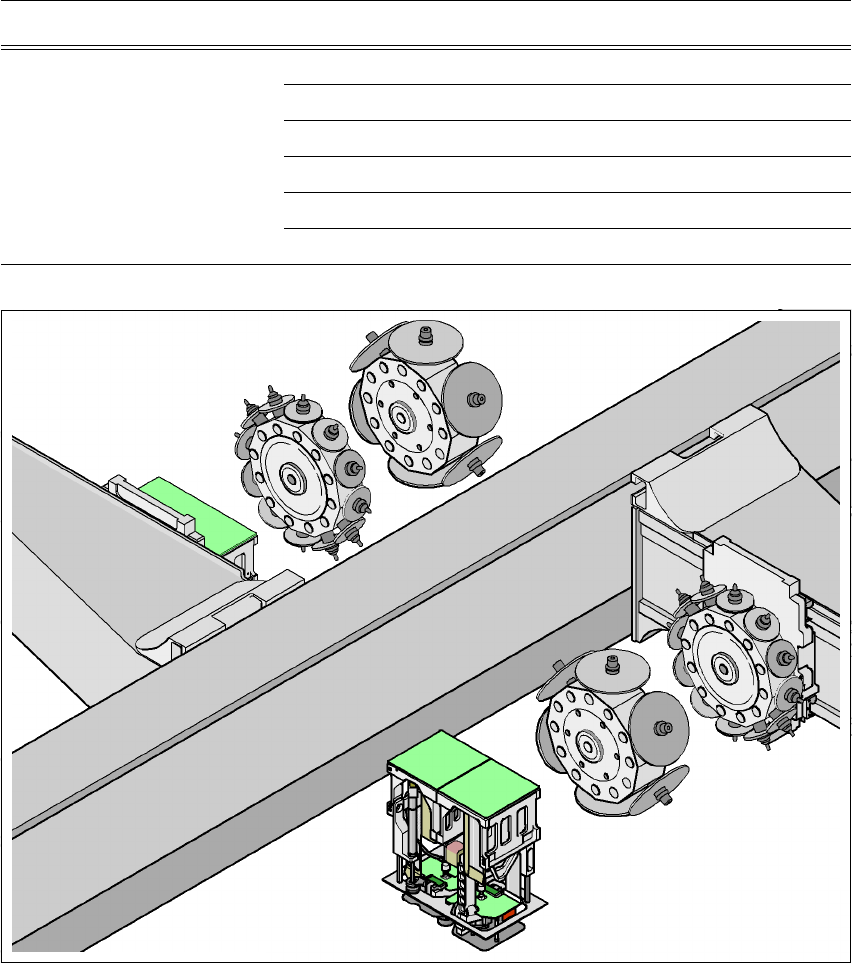

圖 3.6 - 1 取置頭模組化－ SIPLACE HF
取置區 1，懸臂 1
取置區 2，懸臂 3
取置頭
C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
懸臂 3
懸臂 1
TH
C&P12
C&P6
C&P12
C&P6
TH
取置區 2
取置區 1
