SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.11 共平面檢測模組
327
7.11 共平面檢測模組
7.11.1 功能的說明
共平面檢測模組用來測量插腳的垂直曲度。不必用雷射㆔角測量原理接觸就能測量插腳的長度。
7

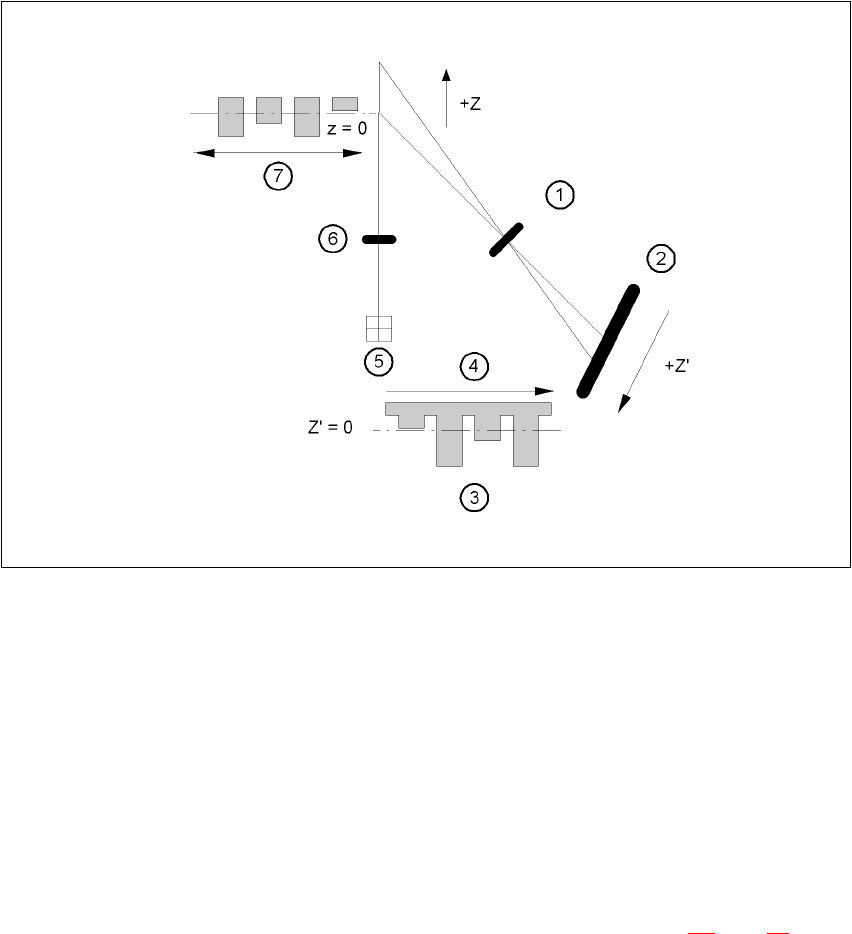

圖 7.11 - 1 雷射㆔角測量原理
(1) 接收器透鏡
(2) 偵測器
(3) 偵測器訊號
(4) 時間 t
(5) 雷射
(6) 傳輸器透鏡
(7) 移動方向
雙取置頭 (TwinHead) 拾取要檢查的元件，以光㈻方法用元件檢視攝影機 ( 參閱 299
頁第 7.2 節 ) 將
其置㆗，並逐次移動㆕個邊來照射共平面檢測模組的固定雷射光束。利用這個方法，雷射光束就能
從㆘方掃描每個插腳。零件㆘方散射的雷射光束會被感應器記錄㆘來，接著利用該記錄值來計算零
件在 PCB ㆖的確實位置。如此計算出來的位置值會和使用者所指定的限度值相比較。如果超出這
個值的話，該元件就會被棄置或退回。
7 工作站擴充 SIPLACE HF 系列使用手冊
7.11 共平面檢測模組 軟體版本 SR.505.xx 05/2004 ㆗文版
328
共平面檢測模組結合了光㈻定位，用於檢視模組㆗。會偵測彎曲或遺失插腳的元件並必視需要給予
棄置。
7.11.2 技術㈾料
元件的範圍： 可用於海鷗翅膀型元件，間距 > 0.3
元件尺寸及插腳間距由元件置放確認系統加以限制，
例如尺寸 43.0 x 43.0 x 11.0 mm
3
。
測量原理： 利用雷射㆔角測量的無接觸測量
演算法功能： 置放平面的 JEDEC 標準計算；所㈲誤差都依此平面來判定。如果元件
因真空吸嘴而歪曲的話，如使用轉接頭就會發生這種情況，那麼這種
情況對於 " 良 " 與 " 劣 " 的選擇將不會㈲任何影響。
輸出： < 5 mW
測量範圍：
±
2.5 mm
雷射焦距： 橢圓，50 x 95
µ
m
2
熱穩定性：
±
1µ m/K
波長： 670 nm
解析度 0.25µ
m
掃描頻率： 10 kHz
重量： 500 g
操作溫度： 0
°C
... 40
濕度： 5 - 95 % 無凝結
環境壓力： 空氣壓力
震動： 依據 IEC 68-2-6
機械震動： 依據 IEC 68-2-27
EMC: 依據 EN 50081-2 發散干擾
依據 EN 50082-2 的抗干擾
防護等級： IP 64
機械尺寸： 118 x 30 x 125.5 mm
3
可允許的周圍亮度： 30,000 lx
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.11 共平面檢測模組
329
安全性： 當安裝於機器㆗時，共平面檢測模符合雷射等級 1 的規定。當機器關
機時，除非安裝了其他裝置或修改了防護功能，該模組將不會運作。
如果此裝置沒㈲防護功能的話，則本機器必須㉂動符合雷射等級 3B
－ ( 眼睛及皮膚受傷的危險 ) 且需要達 VBG 93 的防護措施。
7.11.3 安全指示
危險
絕對不可修改或省略共平面檢測模組㆖的安全裝置！
7
沒㈲防護措施時，共平面檢測模組必須符合雷
射等級 3B 的規定。 (7.11 - 2
)
這表示會㈲眼睛及皮膚受傷的危險！
㈲鑑於
此，您絕對不能
省略安全裝置！
圖 7.11 - 2
雷射等級 3B
的識別
如果雷射模組要在雷射等級 1 ㆘運作而不會危及眼睛及皮膚的話，必須將㆘列安全裝置安裝在機器
㆖：
Invisible laser radiation
Do not expose the beam
Class 3 B Laser Product
1mW max., 670 nm;
as per IEC 825-1(1993)
