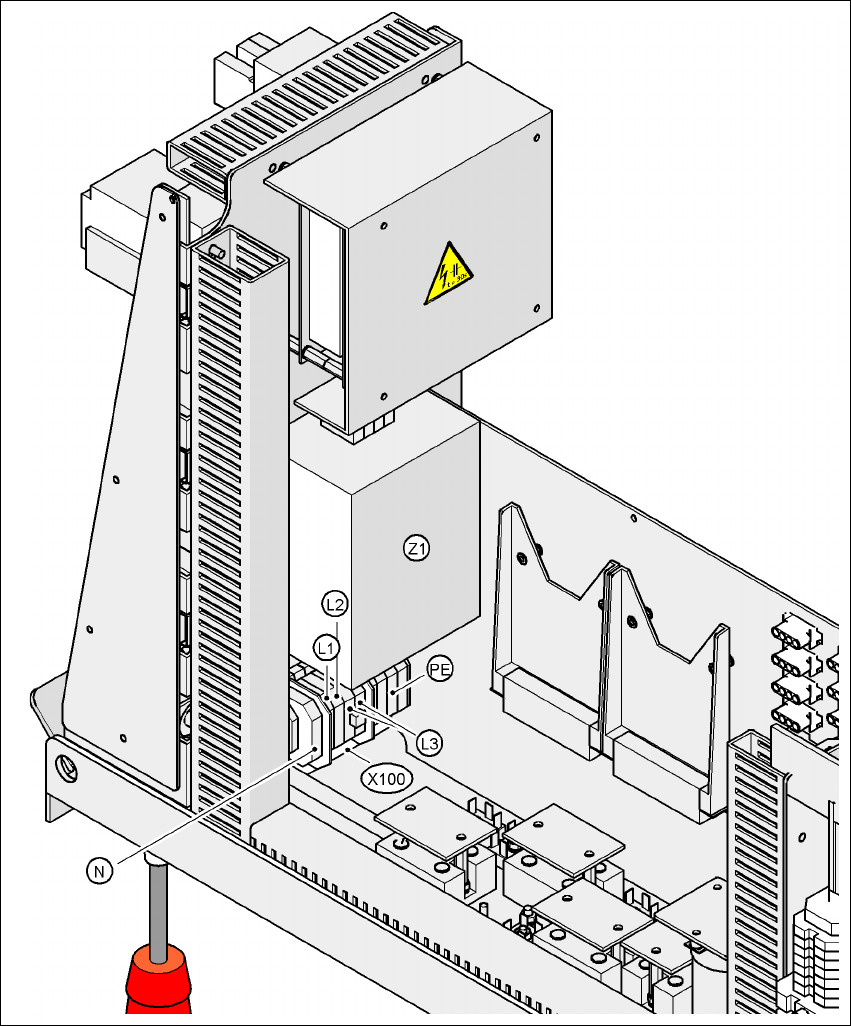

圖 2.9 - 5 電源供應裝置，後側視圖
2
Z1 生產線濾波器 2
X100 電源線的纜線連接端子 2
2
2
2
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.9 關閉總電源開關後的取置系統通電狀況
79
下表顯示在自動取置系統的總開關關閉後、但取置系統仍連接主電源時，各個機模組的電壓。 2
2
模組 電壓
端子接線盤 X100
生產線濾波器 Z1
端子 L1、L2、L3
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
維修插座 X102
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
F1 自動迴路斷電器
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
總開關 Q1
端子 L1、L2、L3
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
總開關 Q1
端子 T1、T2、T3
0 VAC
電源供應裝置
(參閱圖2.7 - 2 中
的第 5 項 )
測試插座 X11
接地 X12
測試插座 X13_1
測試插座 X13_4
接地 X13_7
< 10 VDC
< 10 VDC
< 10 VDC
電腦單元 ( 參閱圖 2.9 - 3
)
測試插座 + 12 VDC
測試插座 - 12 VDC
測試插座 + 15 VDC
測試插座 -15 VDC
測試插座 + 5 VDC
測試插座 + 52 VDC
測試插座 + 3.3 VDC
接地
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
2 操作安全須知 SIPLACE HF 系列使用手冊
2.10 上鎖與加掛標籤的程序 軟體版本 SR.505.xx 05/2004 中文版
80
2.9.2 關閉取置系統的總電源開關並與電源分離…
自動取置系統將不會通電，只有電源供應裝置仍留有些微的殘留電壓。 2
2.9.3 關閉總電源開關後機器內部的壓縮空氣的狀況
當取置系統從總電源開關 ( 圖 2.9 - 1 中的第 1 項 ) 關閉時，或者連接取置系統的電源中斷時，壓縮
空氣單元由電力控制的主閥Y1會關斷(圖2.8 - 1
中的第1項)。壓力會在5秒鐘之內降到0 MPa (0 bar)。2
2.10 上鎖與加掛標籤的程序
2.10.1 目的與適用範圍
在執行任何預防保養或維修工作之前，必須進行上鎖與加掛吊牌的程序。若正確遵循這些程序，將
可以避免員工遭受傷害。 2
請注意 這些程序僅表示上鎖 / 加掛標籤的最低要求。任何順利完成工作所需的額外安全防護可以由
廠務監督人員、安全幹部、安全委員會以及保健部門另行規定。 2
2.10.2 說明
不論何時，在需要進行隔離、控制及解除能量時，必須遵循下列程序： 2
Æ 通知可能受影響的員工。
Æ 將設備關機。請執行所有正常的停機程序，例如
－ 按下停止鈕，
－ 將工作站電腦關機
－ 用總開關關閉取置機
Æ 將機器與所有能量來源隔離，例如：
－ 壓縮空氣供氣，及
