SIPLACE HF 系列使用手 冊 4 組立與啟用 軟體版本 SR.505.xx 05/2004 中 文版 4.3 交貨組態與搬運 153 堆高叉橫過 PCB 輸送帶 4 4 圖 4.3 - 3 接觸面－堆高叉與 PCB 輸送方向交叉 (1) 叉式堆高機的 堆高叉接觸面 4 警告 4 在您頂高取置機 之前 ，請注意以下各點以避免對機器 造成無法復原的損壞： 4 － 兩堆堆高叉之間的距離必須為 800 到 900 mm 之間 。 叉式堆…
4 組立與啟用 SIPLACE HF 系列使用手冊
4.3 交貨組態與搬運 軟體版本 SR.505.xx 05/2004 中文版
152
警告 4
在您頂高取置機
之前
，請注意以下各點以避免對機器造成無法復原的損壞： 4
－ 將堆高叉打開到夠寬的寬度從兩個機器腳架之間插入 ( 插入點如圖 4.3 - 2
所示 )。機器腳架的間
隔為 776 mm。不可增加兩個堆高叉之間的距離，而讓機器從機架側邊部份頂高，因為這會使機
架變形。
Æ 在您頂高機器時，請確定在堆高叉上均勻的分佈重量。堆高叉與機器之間若加設堅固的支撐材
料，可以預防機器在頂高時傾倒。這也可以防止機器腳架上的重量偏向一側，而這會使機器腳
架的緊固件變形。我們建議請第二個人在機器頂高時負責監視機器，並確定機器在以叉式堆高
機頂高時沒有傾向一側。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.3 交貨組態與搬運
153
堆高叉橫過 PCB 輸送帶 4
4

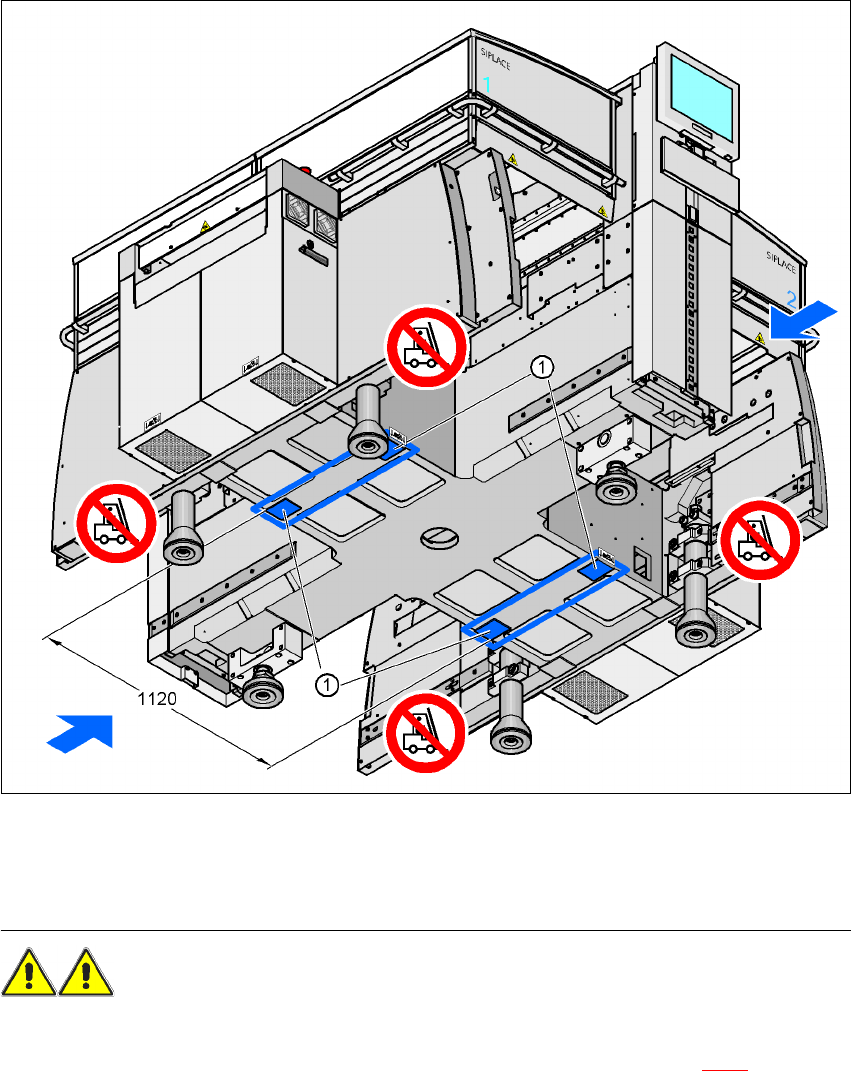

圖 4.3 - 3 接觸面－堆高叉與 PCB 輸送方向交叉
(1) 叉式堆高機的堆高叉接觸面
4
警告 4
在您頂高取置機
之前
，請注意以下各點以避免對機器造成無法復原的損壞： 4
－ 兩堆堆高叉之間的距離必須為 800 到 900 mm 之間。叉式堆高機的接觸面如圖 4.3 - 3
所示。接觸
面之間的最大距離為 1,120 mm。不可增加兩個堆高叉之間的距離，而讓機器從機架側邊部份頂
高，因為這會使機架變形。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.3 交貨組態與搬運 軟體版本 SR.505.xx 05/2004 中文版
154
Æ 在您頂高機器時，請確定在堆高叉上均勻的分佈重量。堆高叉與機器之間若加設堅固的支撐材
料，可以預防機器在頂高時傾倒。這也可以防止機器腳架上的重量偏向一側，而這會使機器腳
架的緊固件變形。我們建議請第二個人在機器頂高時負責監視機器，並確定機器在以叉式堆高
機頂高時沒有傾向一側。
4
4
4.3.4.4 機器搬運時必須注意的重點
警告 4
在您搬運機器時，請確定
所有
機器腳架均已離開地面。如果沒有完全離開地面，腳架會在地板上拖
曳並撞擊到障礙物。這可能損壞固定在機架上的機器腳架。
