2 操作安全須知 SIPLACE HF 系 列使用手冊 2.5 機器操作的安全指示 軟體版本 SR.505.xx 05/2004 中 文版 50 2.5.3 關於從收取及置放頭拆卸吸嘴的安全指示 注意 手指有遭尖銳吸嘴傷害的危險 2 在將吸嘴從處於收取及置放頭位置 的取置頭上的套管 (sleeve) 上 ( 圖 2.5 - 2 第 2 項 ) 拆卸時 ， 請小心 您的手指。 從套管 (sleeve) 上以手動方式將吸嘴拆下的程序如下： …
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.5 機器操作的安全指示
49

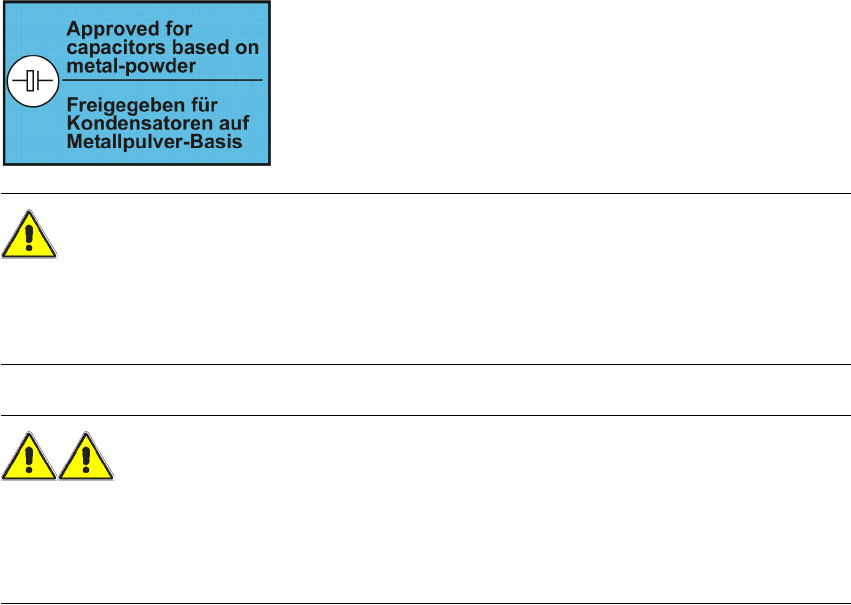

送料器貼有下列標籤： 2
2
注意
為避免危險，重要的是只能使用經認可可取置這類元件的送料器，也就是：
C/D 型用 零件號碼： 00141118-01
E 型用 零件號碼： 00141117-01 2
警告 2
Æ 請每小時檢查並清空廢料帶容器。
Æ 因為有可能引發火災廢料帶容器，因此只能在適當的收集容器中清空。這些容器必須不是安裝
在建築內部。
2 操作安全須知 SIPLACE HF 系列使用手冊
2.5 機器操作的安全指示 軟體版本 SR.505.xx 05/2004 中文版
50
2.5.3 關於從收取及置放頭拆卸吸嘴的安全指示
注意
手指有遭尖銳吸嘴傷害的危險 2
在將吸嘴從處於收取及置放頭位置的取置頭上的套管 (sleeve) 上 ( 圖 2.5 - 2
第 2 項 ) 拆卸時，請小心
您的手指。
從套管 (sleeve) 上以手動方式將吸嘴拆下的程序如下： 2
Æ 將您要拆卸吸嘴的套管 (sleeve) 調整到拆卸位置上 ( 第 1 項 )。
Æ 在這裡將吸嘴從套管 (sleeve) 上拆下。
2
圖 2.5 - 2 手動更換吸嘴時的套管 (sleeve) 位置
2
(1) 套管 (sleeve) 與吸嘴的拆卸位置
(2) 拾取及置放位置
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.5 機器操作的安全指示
51
2.5.4 關於手動移動雙取置頭 (TwinHead)Z 軸的安全指示
注意
遭雙取置頭 (TWINHEAD) 壓傷的危險 2
不可用手推回歸裝置的緩衝檔來移動 Z 軸。氣壓筒的強力彈力可能會因緩衝檔反彈而傷害您的手
指。當活塞桿彈簧回到它的起始位置時，這項指示同樣也適用於雙取置頭 (TwinHead) 的內部。
2
圖 2.5 - 3 雙取置頭 (TwinHead) 上回歸裝置的夾傷危險性
2
(1) 回歸裝置，壓縮空氣氣壓筒
(2) 活塞桿
(3) 回歸裝置緩衝檔
(A) 有壓傷手指的危險
