4 組立與啟用 SIPLACE HF 系列使用手冊 4.4 安裝地點的基礎設施 軟體版本 SR.505.xx 05/2004 中 文版 160 4.4.3.4 連接電源線 4 圖 4.4 - 4 連接電源線的端子板 4 (L1) 3 相 (L2) 3 相 (L3) 3 相 (N) 中性線 (PE) 保護接地線 (X100) 端子接線 盤 4 Æ 在線纜的兩端夾置一個金屬環。 Æ 鬆開彎角電纜索頭上的螺帽 ( 圖 4.4 - 3 第2項)…
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.4 安裝地點的基礎設施
159
警告 4
每部機器和選用配件 ( 例如矩陣式料盤更換器 (MTC)、生產力提升、真空幫浦 ) 的電纜線必須能夠
被清楚地辨識，其位置清楚標示。應遵循機器將裝設的國家的相關規定。
4

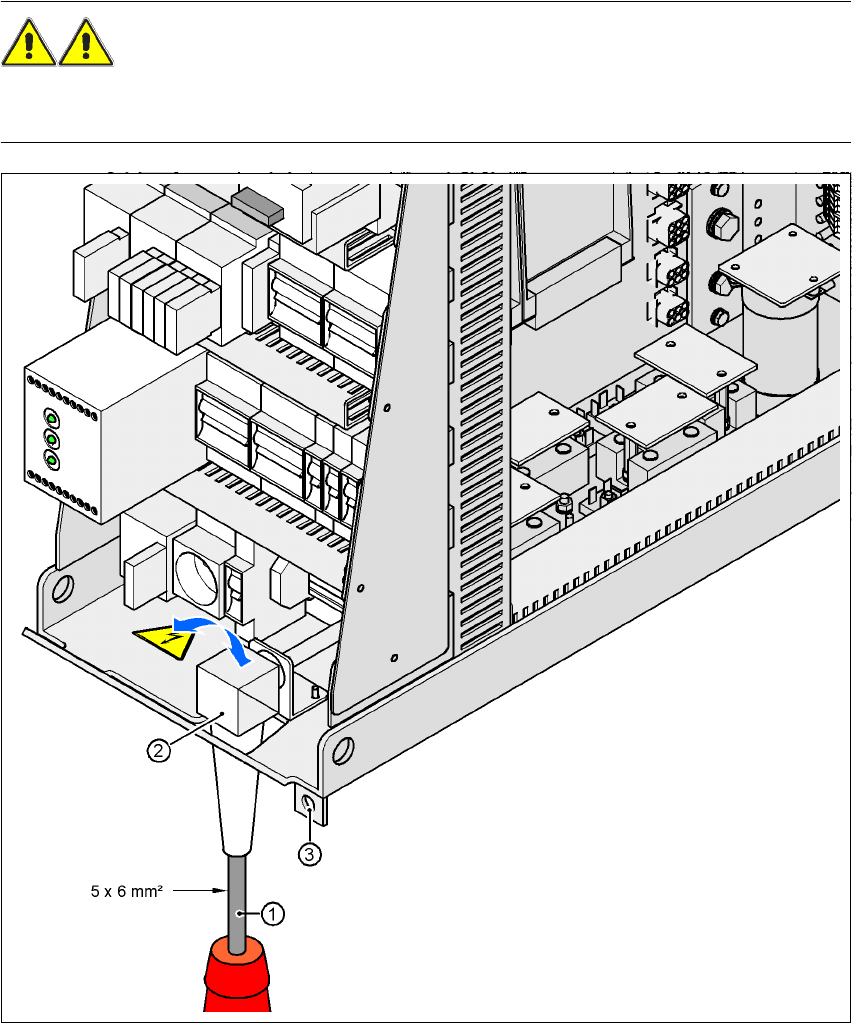

圖 4.4 - 3 主電源線纜橫剖面
4
(1) 電源線
(2) 電纜索頭彎角
(3) 機架上電源供應裝置的固定繫帶
4 組立與啟用 SIPLACE HF 系列使用手冊
4.4 安裝地點的基礎設施 軟體版本 SR.505.xx 05/2004 中文版
160
4.4.3.4 連接電源線
4

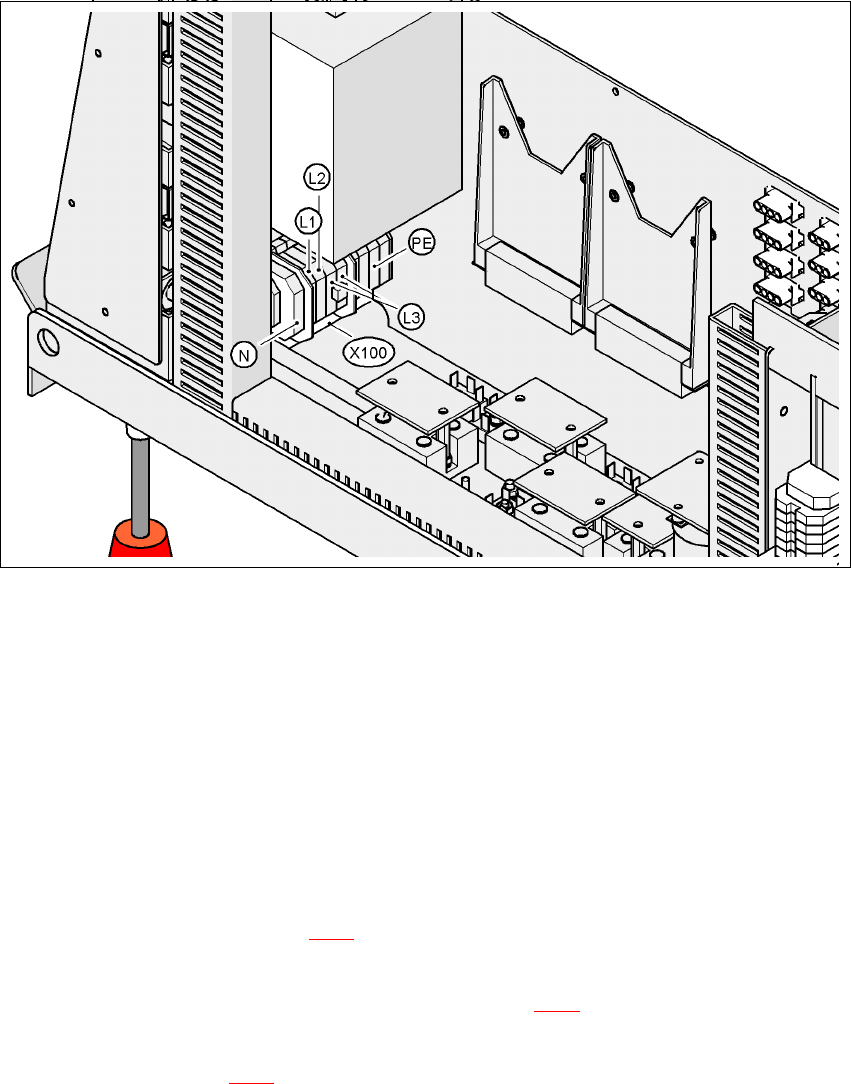

圖 4.4 - 4 連接電源線的端子板
4
(L1) 3 相
(L2) 3 相
(L3) 3 相
(N) 中性線
(PE) 保護接地線
(X100) 端子接線盤
4
Æ 在線纜的兩端夾置一個金屬環。
Æ 鬆開彎角電纜索頭上的螺帽 ( 圖 4.4 - 3 第2項)。
Æ 掀起彎角電纜索頭。
Æ 透過彎角電纜索頭送入電源線到端子接線盤 X100 ( 參閱圖 4.4 - 4 中的 X100)。
Æ 將纜線連接到端子上，並確定有足夠的彎折半徑。線路必不能扭結。
Æ 蓋上彎角電纜索頭 ( 圖 4.4 - 3 第 2 項 ) 並用手鎖緊螺帽。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.4 安裝地點的基礎設施
161
4.4.3.5 檢查衝擊電流限制跨接線
衝擊電流限制必須根據電源電壓設定。可以利用衝擊電流限制配接盤上的插接式跨接線來進行設定
(圖4.4 - 5
第1項)。 4
4

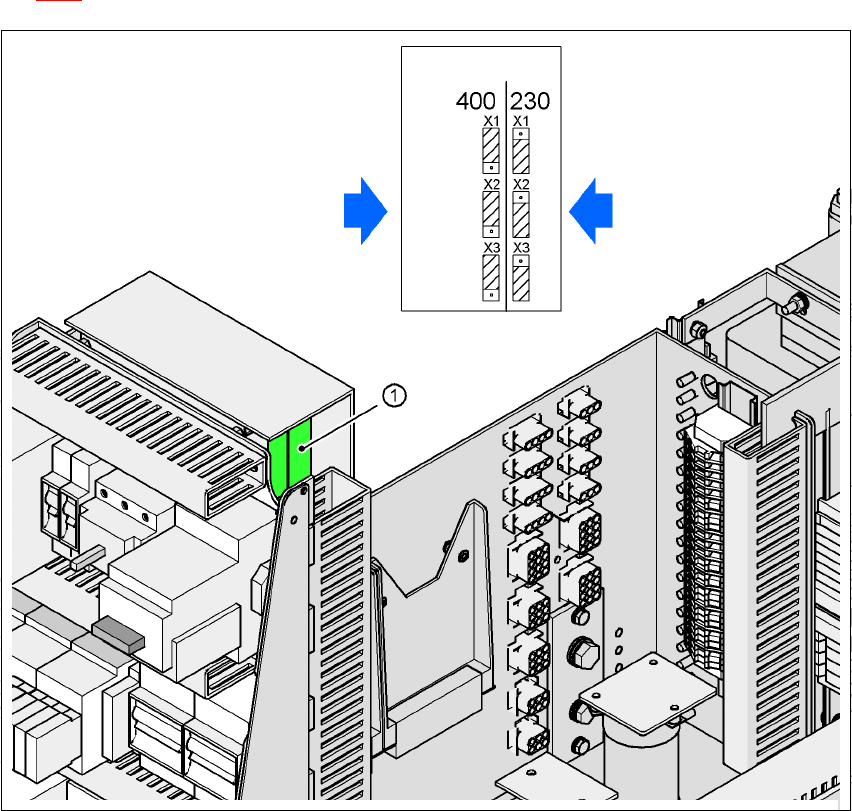

圖 4.4 - 5 衝擊電流限制電路板與接頭的位置
4
(1) 衝擊電流限制配接盤
X1, X2, X3 設定衝擊電流限制的接頭
Æ 檢查跨接線的配置，必要時予以修正。
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC4
3 x 208 VAC
3 x 230 VAC 4
不同輸入電壓值的插頭位置
輸入電壓
