6.4.2 技術㈾料
6
66
6
6.4.2.1 尺寸、重量、其它㈾料
6
元件塔 1 (XL) 元件塔 2
尺寸
長 x 寬
高度
1305 x 600 mm
2
830 mm PCB 輸送高度為 1,490 mm
900 mm PCB 輸送高度為 1,560 mm
930 mm PCB 輸送高度為 1,590 mm
950 mm PCB 輸送高度為 1,640 mm
重量 ( 基本配備 )
約 500 kg ( 含卡匣及元件格盤架 )
重量 ( 全配備 )
約 534 kg ( 含元件 )
重量 ( 動態質量 )
約 80 kg 約 43.5 kg
PCB 元件盤匣尺寸 (L x W x H)
391.2 x 305.6 x 93.3 mm
2
352.7 x 154.8 x 133.8 mm
2
PCB 元件盤匣重量
( 全配備 )
( 不含元件格盤架 )
約11 kg
約1.7 kg
約 7.5 kg
約1.35 kg
元件格盤架的重量
850 g 150 g
元件格盤架尺寸
(L x W x H)
386.5 x 295.8 x 11.1 mm
2
371 x 146 x 10.1 mm
2
PCB 元件盤匣與元件盤匣之間的
距離
96 mm 135 mm
每㆒層之間的距離
12 mm 11.8 mm
垂直移動
444 mm ( 第1到第30 個
FMT*)
511.2 mm ( 第1到第40 個元
件格盤架 *)
外出與拾取位置之間的
㈬平移動
約 647 mm 約 638 mm
儲存容量
30 個 XL 元件格盤架，含 60
個 JEDEC 或 30 個最大尺寸
的㈵殊元件盤匣
40 個元件格盤架，含 40 個
Jedec 元件格盤
交換時間 ( 以 5 層為例 )
約 2 秒約1.5 秒
元件及元件格盤的最大高度，包含
公差
所㈲各層均已裝填
空出㆒層
空出兩層
8.5 mm
19.5 mm
31.5 mm
8.5 mm
19.5 mm
-
6 元件處置 SIPLACE HF 系列使用手冊
6.4 矩陣式料盤更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
272
*) 元件格盤架 6
66
6
6
6.4.2.2 電氣分類
6
6.4.2.3 噪音排放
6
6.4.2.4 容許的環境因素
6
6
66
6
最大㆞坪負荷
( 全配備 )
每㆒腳架
每㆒滾輪
6.93 kg/cm
2
356 kg/cm
2
元件塔 1 (XL) 元件塔 2
電源電壓
3 x 400 VAC, 50 Hz ( 歐洲 )
3 x 208 VAC, 60 Hz ( 美國 )
總功率
1.5 kW
額定電流
2.7 A (3 x 400 VAC)
4.2 A (3 x 208 VAC)
保險絲
3 x 16 A
最大耗電設備的額定功率消耗
2 A
最大噪音排放
74 dB (A)
室內溫度
15℃到35℃之間
空氣濕度
30 - 75 %
( 平均不得高於 45%，以防止機器造成任何㈬氣凝結
的可能性 )
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
273
7 工作站擴充
7.1 吸嘴更換器
吸嘴更換器可以大幅提高取置頭處理不同種類元件的彈性。如果取置程式要求更換吸嘴，則取置頭
會㉂動將舊吸嘴回送到吸嘴固定器並拾取新的吸嘴。在真空檢查期間被分離出來的吸嘴也可以快速
的更換。
從吸嘴更換器拾取吸嘴，明顯的比手動方式更正確、更迅速。在取置小型元件時，最重要的是它可
以縮小吸嘴轉動的徑向離心力。
7.1.112 取置節 / 取置頭的吸嘴更換器
這個吸嘴更換器可以容納最多 5 個吸嘴匣，每個㈲ 12 個吸嘴固定器。吸嘴匣固定在㆒個共用的支
架㆖。這些吸嘴匣利用兩個平行銷定位，並利用固定夾固定在位置㆖。 7
77
7
7

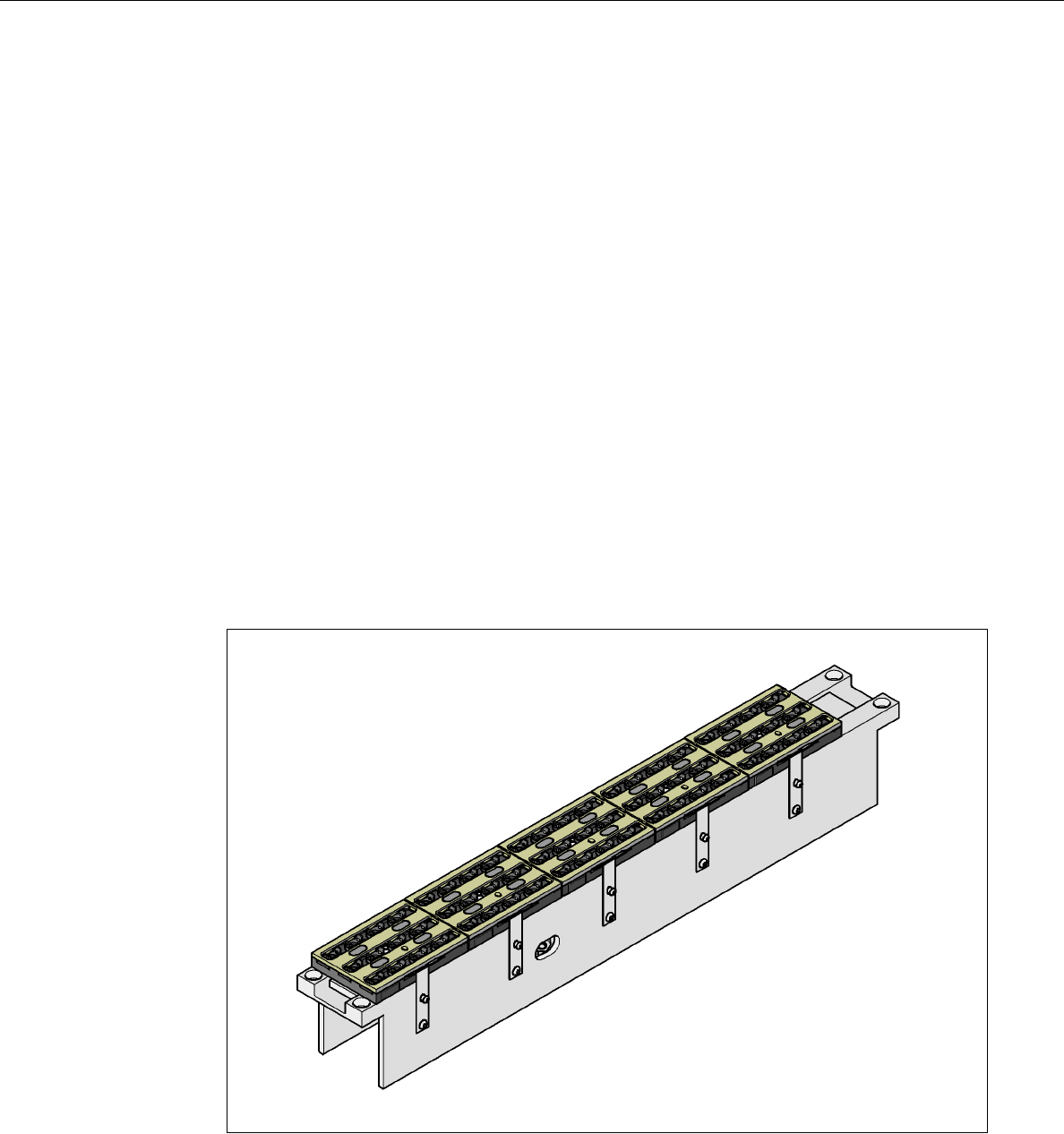

圖 7.1 - 112 取置節 / 取置頭的吸嘴更換器
