SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
187
Æ 從輸出輸送帶的面板上 ( 圖 4.5 - 13 第 1 項 ) 拆下纜線蓋板 ( 圖 4.5 - 13 第 3、5 項 )。
Æ 小心將面板 ( 圖 4.5 - 13 第 1 項 ) 放在處理輸送帶的面板 ( 圖 4.5 - 13 第2項)上。
注意 4
小心不要割破任何光柵或驅動馬達的纜線。
Æ 將每個面板用 4 個十字槽螺絲 M6x16 及所屬的墊片 ( 圖 4.5 - 13 第7項)固定。
Æ 將電源線連接到光柵及驅動馬達上。
Æ 將纜線蓋板固定在正確位置 ( 圖 4.5 - 13 第3及5項)。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
188
4.5.11 在 PCB 輸出側安裝擴充件
4.5.11.1 工具
－ 內六角扳手，DIN 911，組
－ 機器鑰匙
4.5.11.2 機組件
4

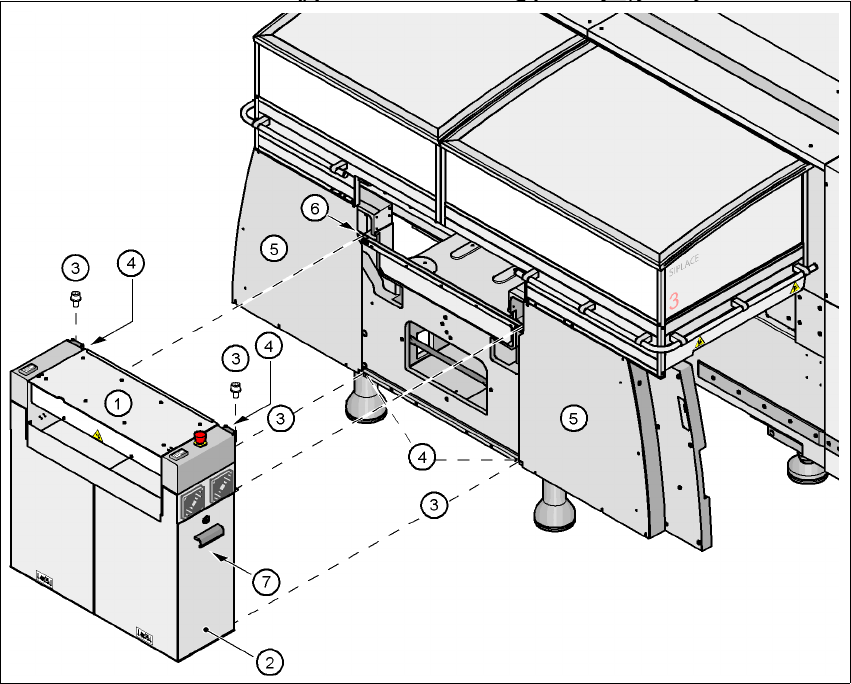

圖 4.5 - 14 在 PCB 輸出側安裝擴充件
(1) 擴充件
(2) 門板
(3) 十字槽螺絲，DIN 912，M6x16 及墊片
(4) 接地線
(5) 護蓋
(6) 抽屜軌條
(7) 軸裝置 (HF) 或軸裝置，懸臂 3(HF/3)
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
189
Æ 拆下兩個蓋板 ( 圖 4.5 - 14 第5項)。
注意 4
不要直接轉開 3 個底部螺絲。應稍微放鬆，使蓋板不會掉落。
Æ 拆開蓋板上的接地線。
Æ 從擴充件上 ( 第 1 項 ) 拆下兩個門板 ( 圖 4.5 - 14 第2項)。
請注意： 4
為避免損壞，建議您應有第二個人協助組裝擴充件。
Æ 提起擴充件(圖4.5 - 14第1項)頂住機架並保持在定位上，使兩個組裝托架落在組裝軌架上(圖4.5 -
14 第6項)。
注意 4
確定擴充件沒有撞到 PCB 輸送帶的六角軸而讓它彎曲。
Æ 用 4 個十字槽螺絲 M6x16 及墊片來固定擴充件。
4
4
4
4.5.11.3 固定六角軸導件
Æ 在單一輸送帶方面，用兩個十字槽螺絲M6x16及墊片將六角軸的
一個
導件(圖4.5 - 13第8項)固定到
擴充件上。
Æ 在雙輸送帶方面，用兩個十字槽螺絲M6x16及墊片將六角軸的兩個導件( 圖 4.5 - 13 第 8 項 ) 固定到
擴充件上。
