SIPLACE HF 系列使用手冊 6 元件處置 軟體版本 SR.505.xx 05/2004 ㆗文版 6.2 送料 器的技術㈾料 241 6.2.7 24/32 mm S 送料器 6 6 6 6 圖 6.2 - 7 24/32 mm S 送料器 6 6 6 6 零件號碼 00 1 4 1 093-xx 6 6 6 6 寬 42.4 mm 6 6 6 6 送料器料軌數 1 6 6 6 6 指定位置 1 .5 6 6 6 6 最大送料器數…
6 元件處置 SIPLACE HF 系列使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.505.xx 05/2004 ㆗文版
240
6.2.6 以粉狀㈮屬為主的電容器的 12 mm S 送料器，E 型
圖 6.2 - 6 以粉狀㈮屬為主的電容器的 12 mm S 送料器，E 型
零件號碼 00141117-xx 6
66
6
寬度 30.6 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
7" 捲盤的元件盤匣容量 約 4,000 6
66
6
最大料帶高度 3.6 mm 6
66
6
送料行程 ( 可變 ) 4 mm, 8 mm, 12 mm, 16 mm 6
66
6
警告
6
在餵送以粉狀㈮屬 ( 例如鉭 ) 為主的電容器時，只能使
用貼㈲如㆖所示標籤的送料器。
送料器標籤 ( 放大 ) 6
66
6
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.2 送料器的技術㈾料
241

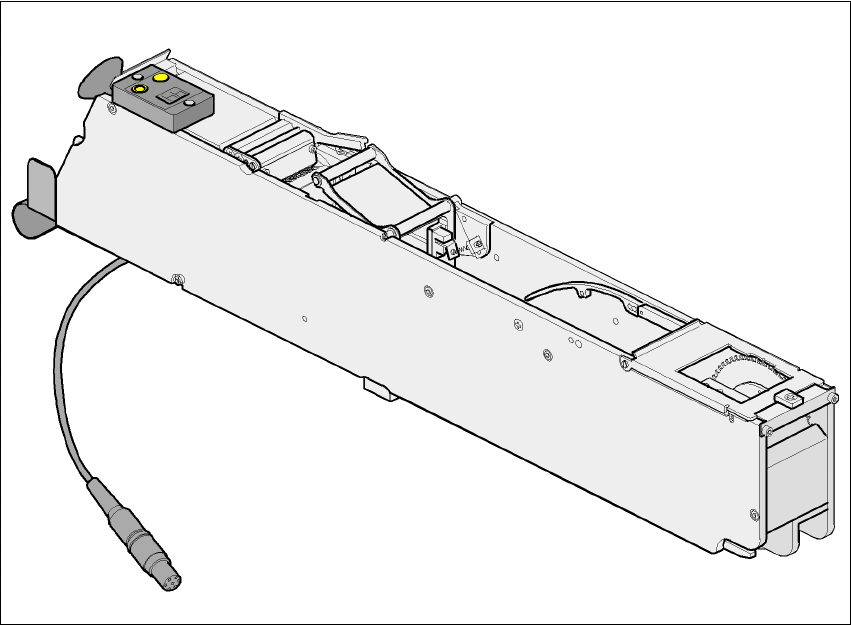

6.2.7 24/32 mm S 送料器
6
66
6
圖 6.2 - 7 24/32 mm S 送料器
6
66
6
零件號碼 00141093-xx 6
66
6
寬 42.4 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 1.5 6
66
6
最大送料器數量 4 x 10 6
66
6
7" 捲盤的元件盤匣容量 約 2000 6
66
6
送料行程 ( 可變 )4到 40 mm ( 每㆒級增加 4 mm) 6
66
6
6 元件處置 SIPLACE HF 系列使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.505.xx 05/2004 ㆗文版
242
6.2.8 44 mm S 送料器
6
66
6
圖 6.2 - 8 44 mm S 送料器
6
66
6
零件號碼 00141094-xx 6
66
6
寬度 54.3 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 2 6
66
6
最大送料器數量 4 x 7 6
66
6
7" 捲盤的元件盤匣容量 約 2000 6
66
6
送料行程 ( 可變 )4到 52 mm ( 每㆒級增加 4 mm) 6
66
6
