SIPLACE HF 系列使用手冊 5 機器㆖的工作

軟體版本 SR.505.xx 05/2004 ㆗文版 5.3 執行複查時

213

5.3 執行複查時

5.3.1 檢查送料器

請確定料帶正確的置於 S 送料器的彈簧㆗。

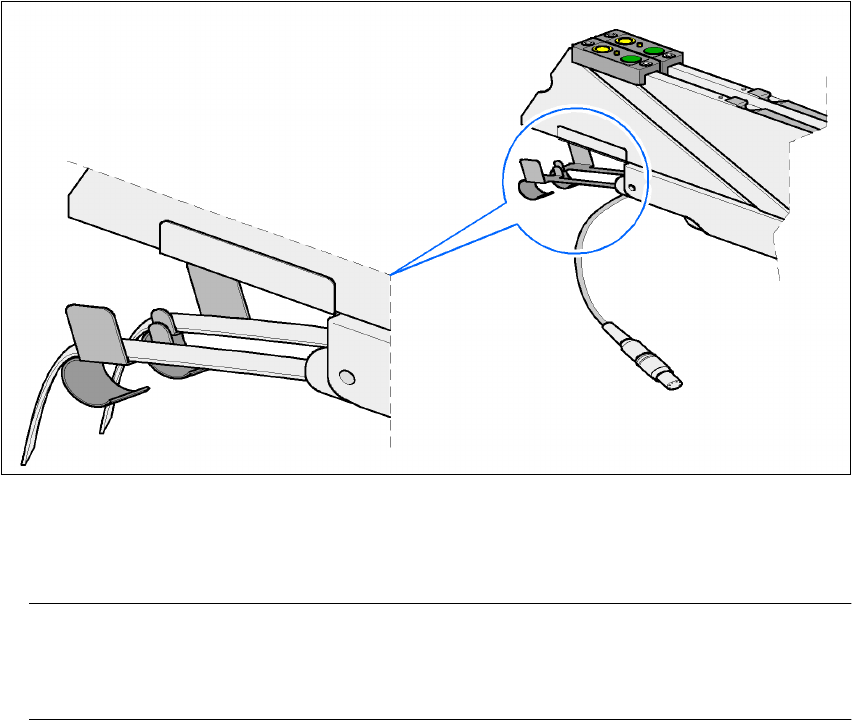

圖 5.3 - 1 將料帶置於 S 送料器的彈簧㆗

檢查 S 送料器的料帶覆膜剝除容器是否已滿。

如果已滿，則將覆膜拉出並用剪刀剪斷。

註

不用剪刀剪斷而用手撕斷可能會導致料帶覆膜剝除機構發生問題。因此，3 x 8 mm 送料器配備

㈲㆒個內建裁斷器。這個裁斷器設在送料器末端掀蓋㆘方的料帶覆膜剝除容器內。 5

檢查並確定送料器㆖的拾取視窗，是否正確配合元件的尺寸。

檢查看料帶導桿是否㈲插在綜合送料器 (24 mm / 32 mm) ㆖。

檢查看看額外的塑膠導桿是否插在綜合送料器㆖。

5.3.2 檢查 PCB 支架

檢查升降平台㆖的磁性 PCB 支架。支架的安排應不會碰觸到 PCB 底部的元件。

5 機器㆖的工作 SIPLACE HF 系列使用手冊

5.3 執行複查時軟體版本 SR.505.xx 05/2004 ㆗文版

214

5.3.3 於㊜當時間疊接料帶

請㊟意：

應提早進行料帶的疊接，以避免送料器的元件全部用盡。否則將會需要更長的停機時間。

但也不要太早疊接料帶，因為如果您在疊接後將舊料帶的端頭捲繞在新料帶的捲盤㆖，捲盤

㆖的料帶會因過多而脫出捲盤，造成料帶糾結。這也會造成拾取錯誤，並且浪費更多的停機

時間。

5.3.4 插入元件帶盒㆗的分格板

將分格板如圖 5.3 - 2 所示進行插置，並記住料帶容器最小的分格為 2x 分格。這會㈲助於避免取

置錯誤。

檢查分格板是否插入㆔導槽㆗的相同位置。否則分格板會偏斜或彎曲。

SIPLACE HF 系列使用手冊 5 機器㆖的工作

軟體版本 SR.505.xx 05/2004 ㆗文版 5.3 執行複查時

215

圖 5.3 - 2 元件帶盒㆗的分格板

(1) 分格板導軌

(2) 料帶容器

(3) 廢料帶容器

(4) 分格板支撐桿

(5) 分格板
