2 操作安全須知 SIPLACE HF 系 列使用手冊 2.8 解除壓縮空氣供氣及釋放 壓力 軟體版本 SR.505.xx 05/2004 中文版 72 圖 2.8 - 1 取置系統上的壓縮空氣 單元 2 (1) 關斷 閥 (2) 機器機件供應壓力氣壓計 需求壓力值：0.48 ± 0.025 MPa， 4.8 ± 0.25 bar ( 顯示範圍 0 - 0.6 MPa， 0 - 6 bar) (3) 懸臂分配器供應壓力氣壓計 需求壓力值…
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.8 解除壓縮空氣供氣及釋放壓力
71
2.7.2 關閉總開關後的殘留電壓與放電時間
2
注意 2
為避免資料損失，在關閉自動取置系統的電源之前 ( 緊急停機除外 )，必須評估下列條件： 2
－ 取置系統是否已經完成機器、設定及作業資料傳輸？
－ 取置系統是否已經完成 PCB 處理？
－ 取置系統是否已經完成起動階段？
2.8 解除壓縮空氣供氣及釋放壓力
取置系統的壓縮空氣的作用壓力設定為 0.50 ± 0.025 MPa (5.0 ± 0.25 bar)。壓縮空氣裝置的位置在圖
2.8 - 1
中顯示為第 1 項。壓縮空氣可以利用關斷閥對取置系統中斷供氣 ( 圖 2.8 - 1 中的第 2 項 )。 2
Æ 使用機器鑰匙來解除蓋板鎖。
Æ 掀開蓋板 ( 參閱圖 2.8 - 1)。
Æ 將關斷閥的撥桿 ( 圖 2.8 - 1 中的第 1 項 ) 從垂直位置撥到水平位置。
Æ 注意看作業壓力計 ( 圖 2.8 - 1 中的第 5 項 )。當開啟自動取置系統的電源時，壓力應在 1 分鐘之內降
到 0 MPa (0 bar)。
注意
當機器開啟後，不要使用關斷閥停止壓縮空氣的供氣超過 30 分鐘。如果您需要長時間關閉壓縮空
氣系統以便進行保養或預防保養工作，您必須從總開關處關閉取置系統，並與主電源分離。
端子 X11、X13_1 及 X13_4
測量到X12(接地)
總電源開關關閉時
的殘留電壓 放電時間
X11 < 10 VDC < 7 秒
X13_1 < 10 VDC < 50 秒
X13_4 < 10 VDC < 2 秒
2 操作安全須知 SIPLACE HF 系列使用手冊
2.8 解除壓縮空氣供氣及釋放壓力 軟體版本 SR.505.xx 05/2004 中文版
72
圖 2.8 - 1 取置系統上的壓縮空氣單元
2
(1) 關斷閥
(2) 機器機件供應壓力氣壓計
需求壓力值：0.48 ± 0.025 MPa，4.8 ± 0.25 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(3) 懸臂分配器供應壓力氣壓計
需求壓力值：0.46 ± 0.01 MPa，4.6 ± 0.1 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(4) 散裝元件盒送料器供應壓力氣壓計
需求壓力值：0.25 MPa ± 0.05 MPa，2.5 bar ± 0.5 bar ( 顯示範圍：0 - 0.6 MPa，0 - 6 bar)
(5) 輸入壓力氣壓計
需求壓力值：0.5 - 1.0 MPa，5 - 10 bar ( 顯示範圍：0 - 1.0 MPa，0 - 10 bar)
(6) 壓縮空氣濾清器
(7) 固定空氣配接盤的內六角螺絲
警告
在壓縮空氣管線內仍有壓力存在時，絕對不可拆開管線。否則會有受傷的危險。 2
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.9 關閉總電源開關後的取置系統通電狀況
73
2.9 關閉總電源開關後的取置系統通電狀況
2

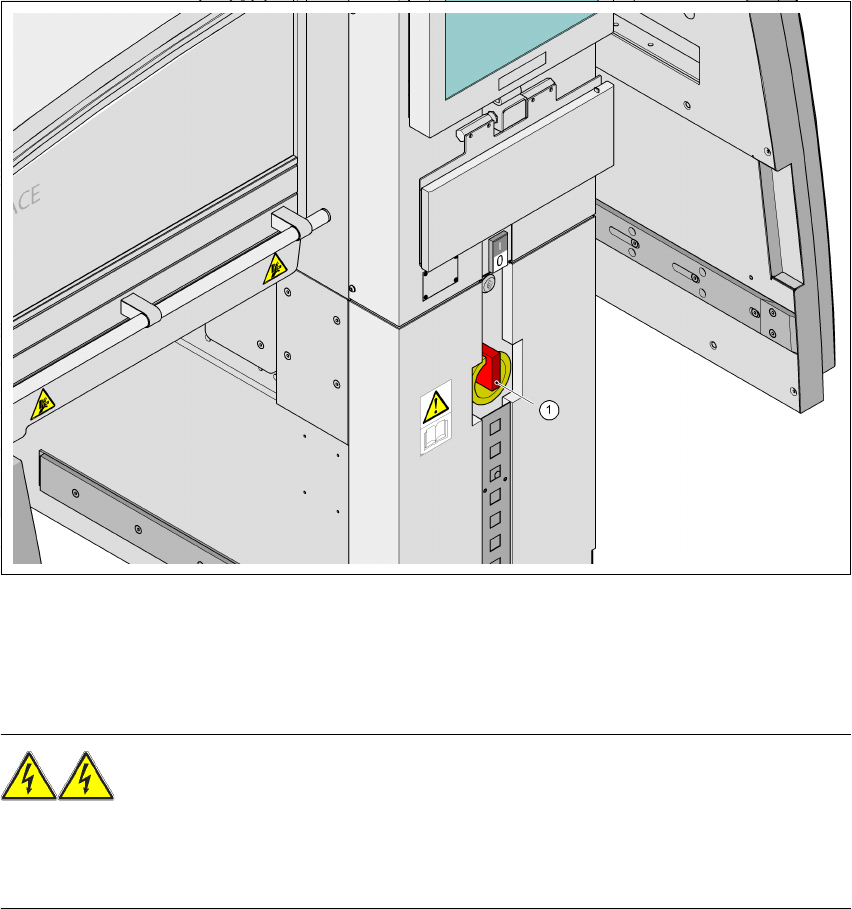

圖 2.9 - 1 機器上的電源位置
2
2
警告
取置系統使用 3 x 208 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz
的主電壓。這表示系統的某些部份可能存在有致命的電壓－即使是總電源開關關閉之後。取置系統
不正確的使用，可能會因此而造成人員死亡、嚴重傷害或者設備嚴重損壞。 2
Æ 請隨時遵循適用的意外防治及 DIN 法規 ( 特別是 DIN EN 60 204，第一條 )。
Æ 只有合格且受過訓練的人員才能開啟電源供應裝置上的保護蓋板。
(1) 總電源開關
