SIPLACE HF 系列使用手 冊 4 組立與啟用 軟體版本 SR.505.xx 05/2004 中 文版 4.5 取置機的組立 193 4.5.12.2 HF 軸裝 置－連接插頭 Æ 連接電源線，如下圖所示： 4 4 Æ 檢查 S1 的開關設定 1：關 2：開 Æ 從 195 頁第 4.5.12.5 節" 裝設軸裝置 " 繼續進行。 HF 軸裝置 插頭 連接纜線 註 插頭 纜 線 X21 X21 03009782…
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
192
4.5.12 在 HF 及 HF/3 上安裝軸裝置
4.5.12.1 HF 軸裝置－電氣連接點
4

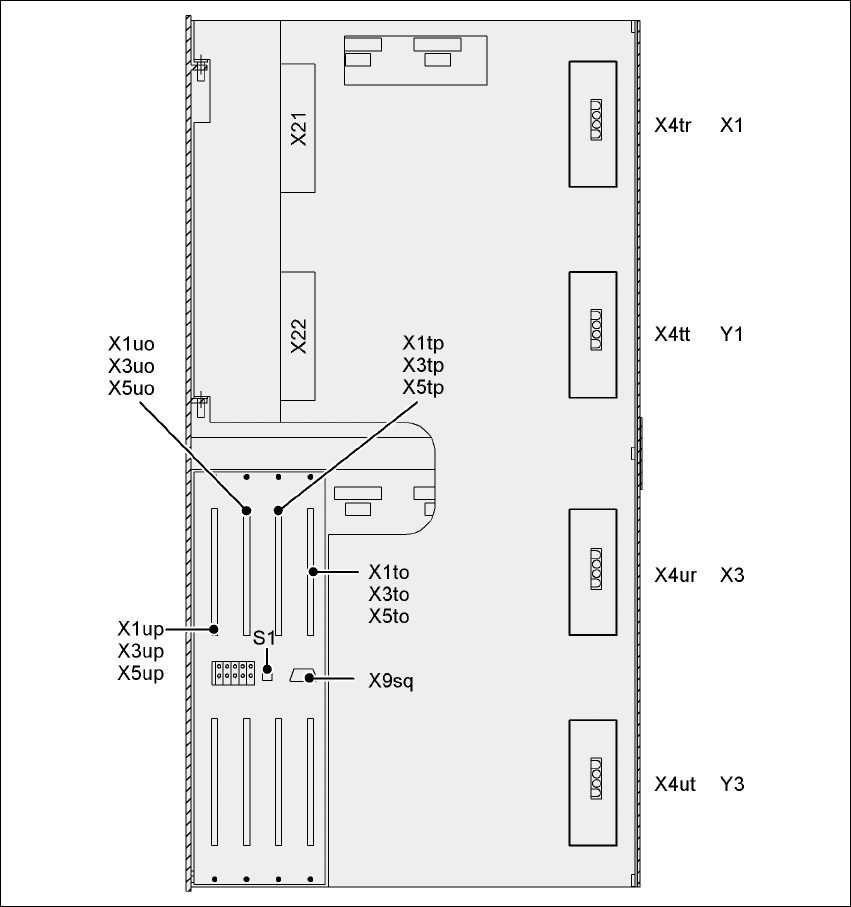

圖 4.5 - 17 HF 軸裝置、背板－電氣連接點
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
193
4.5.12.2 HF 軸裝置－連接插頭
Æ 連接電源線，如下圖所示：
4
4
Æ 檢查 S1 的開關設定
1：關
2：開
Æ 從 195 頁第 4.5.12.5 節"裝設軸裝置 " 繼續進行。
HF 軸裝置
插頭
連接纜線 註
插頭 纜線
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
用固定夾固定接頭
X22 X22
03009802
03009803
03009804
03009805
03009807
用固定夾固定接頭
X4tr X4tr 03009780
將接頭卡入定位
X4tt X4tt 03009781
將接頭卡入定位
X4ur X4ur 03009800
將接頭卡入定位
X4ut X4ut 03009801
將接頭卡入定位
X1to
X3to
X5to
X1to
X3to
X5to
03009791
03009792
03009793
盡可能插到底
X1tp
X3tp
X5tp
X1tp
X3tp
X5tp
03009794
03009795
03009796
盡可能插到底
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
盡可能插到底
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
盡可能插到底
X9sq X9sq 03010056
鎖緊
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
194
4.5.12.3 HF/3 軸裝置 ( 懸臂 3) －電氣連接點
4

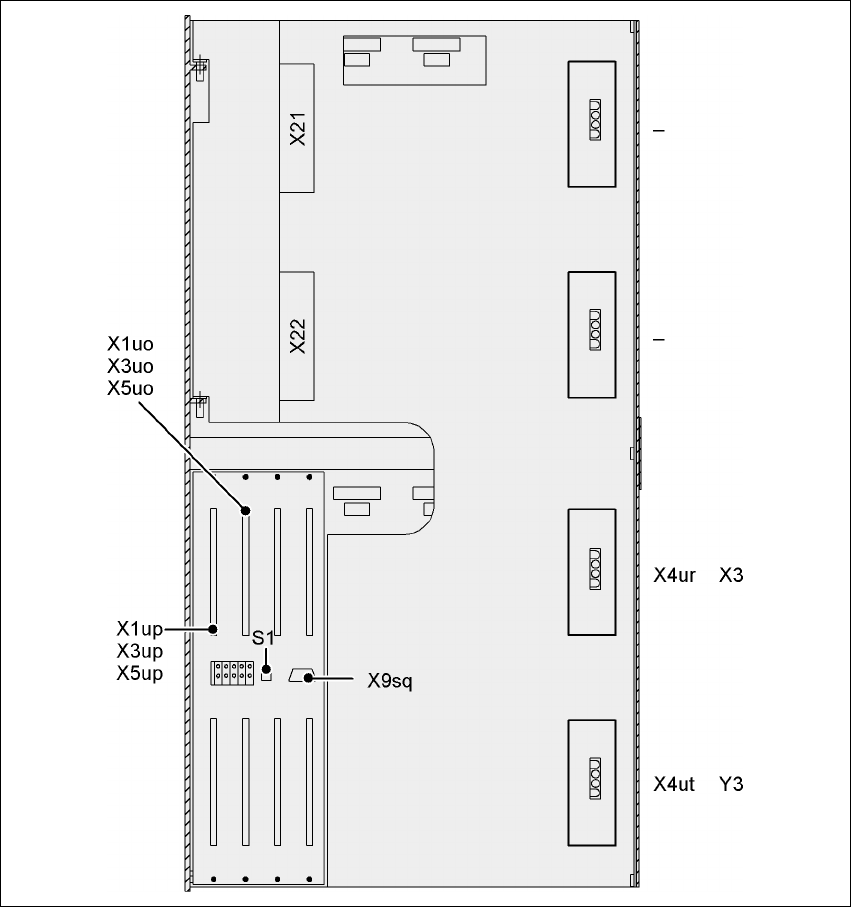

圖 4.5 - 18 HF/3 軸裝置 ( 懸臂 3)、背板－電氣連接點
