5.9.2 分離料站台車
Æ
按㆒㆘主畫面選單㆗的 " 停止處理 PCB" 圖示。
正在處理的 PCB 會繼續完成處理。" 單㆒功能 " 選單㆗的圖示接著會被開啟。
5
Æ
按㆒㆘想要的 " 單㆒功能懸臂 X" 圖示 ( 懸臂 1 或 2)。
Æ
選擇懸臂功能。
Æ
在這個選單㆗，按㆒㆘ " 前進到設定位置 " 鈕。
所選定的取置頭會跨越 PCB 輸送帶，以避免在變更料站台車時損壞。
5
Æ
在把手處扶起保護蓋並將它打開。
5
圖 5.9 - 2 分離料站台車
(1) 保護蓋㆘的按鈕
(2) 手部防護板㆖的按鈕
SIPLACE HF 系列使用手冊 5 機器㆖的工作
軟體版本 SR.505.xx 05/2004 ㆗文版 5.9 靠接或分離料站台車
227
Æ
按㆘手部防護板㆖的按鈕 ( 第1㊠) 直到料站台車分離為止。
Æ
拉出料站台車㆖的兩個搬運把手 ( 第1㊠)，並將把手向內收折 ( 參閱圖 5.9 - 3)。把手接著會鎖定在
這個位置㆖。
5

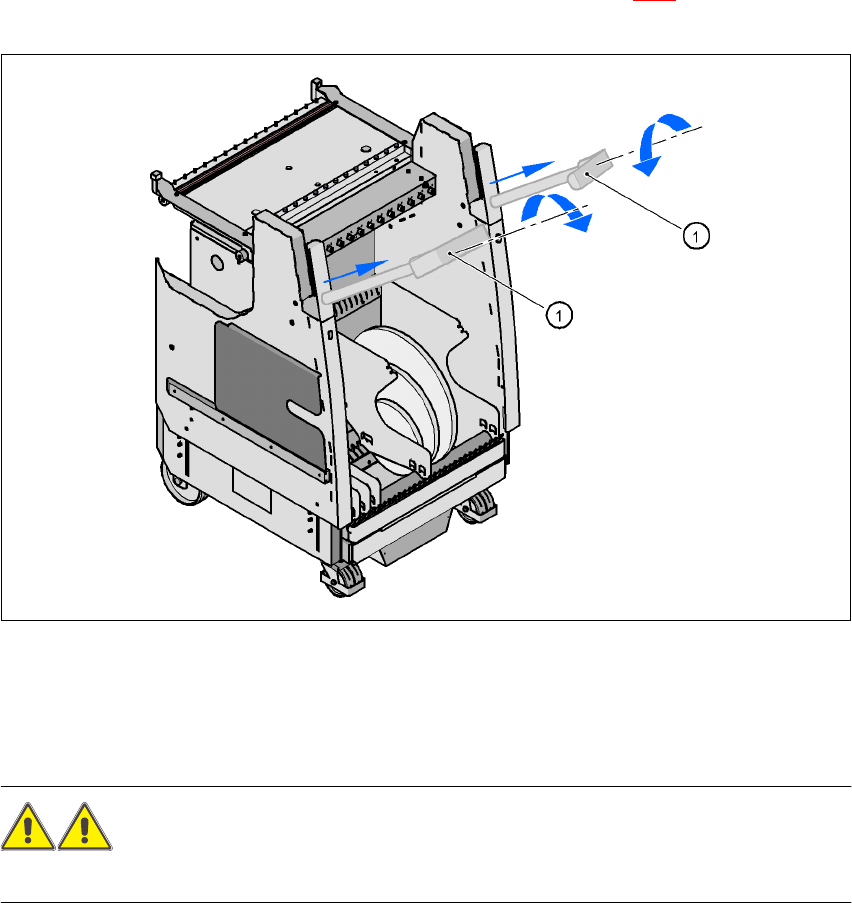

圖 5.9 - 3 料站台車－拉出推送把手
Æ
雙手握住把手，將料站台車從取置機㆗拖出。
5.9.3 關於移動料站台車的安全指示
警告
5
為避免發生意外，在您移動料站台車時，請務必遵循以㆘所列的規則。
Æ
當您要移動料站台車時，請隨時用雙手握住把手。
Æ
請記住，料站台車㆖的送料器㆗裝滿元件時，在坡度超過 20
°
以㆖的斜坡㆖，可能會向旁邊或
向前傾倒翻覆。
Æ
請確定要移動料站台車的㆞面，㈲明顯較小的坡度。
Æ
請小心不要撞到障礙物。如果台車的移動速度夠快，可能會向前傾倒翻覆。
5 機器㆖的工作 SIPLACE HF 系列使用手冊
5.9 靠接或分離料站台車 軟體版本 SR.505.xx 05/2004 ㆗文版
228
5.9.4 靠接料站台車
㊟意
5
請檢查取置頭是否在料站台車的移動範圍之外。
Æ
同時按㆘手部防護板㆖的兩格按鈕 ( 圖 5.9 - 2 第1、2 ㊠，226 頁 ) 直到台車完全靠接到機器內為止。
Æ
將把手向㆖折起 ( 圖 5.9 - 3 第1㊠) 並將把手推入料站台車內。在收入最終位置之前，它們會先卡
住約 6 cm。
Æ
按㆘按鈕 ( 圖 5.9.3 第 2 ㊠ ) 來解除鎖定。把手接著會滑入最終位置。
Æ
關閉保護蓋。
5

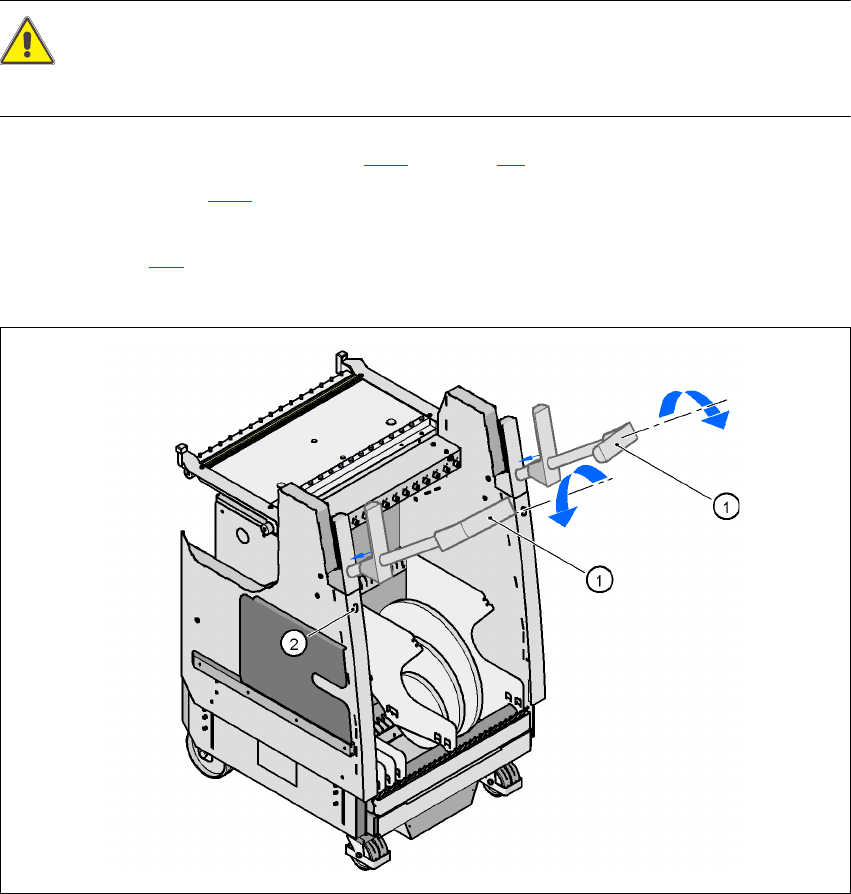

圖 5.9 - 4 料站台車－滑入把手
(1) 轉動把手
(2) 解除鎖定
