SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.5 機器操作的安全指示
53
2.5.6 靠接或分離料站台車的安全指示
警告
為避免發生意外 ( 壓傷危險 )，在進行靠接及分離時，只可容許一人站在料站台車附近。
2

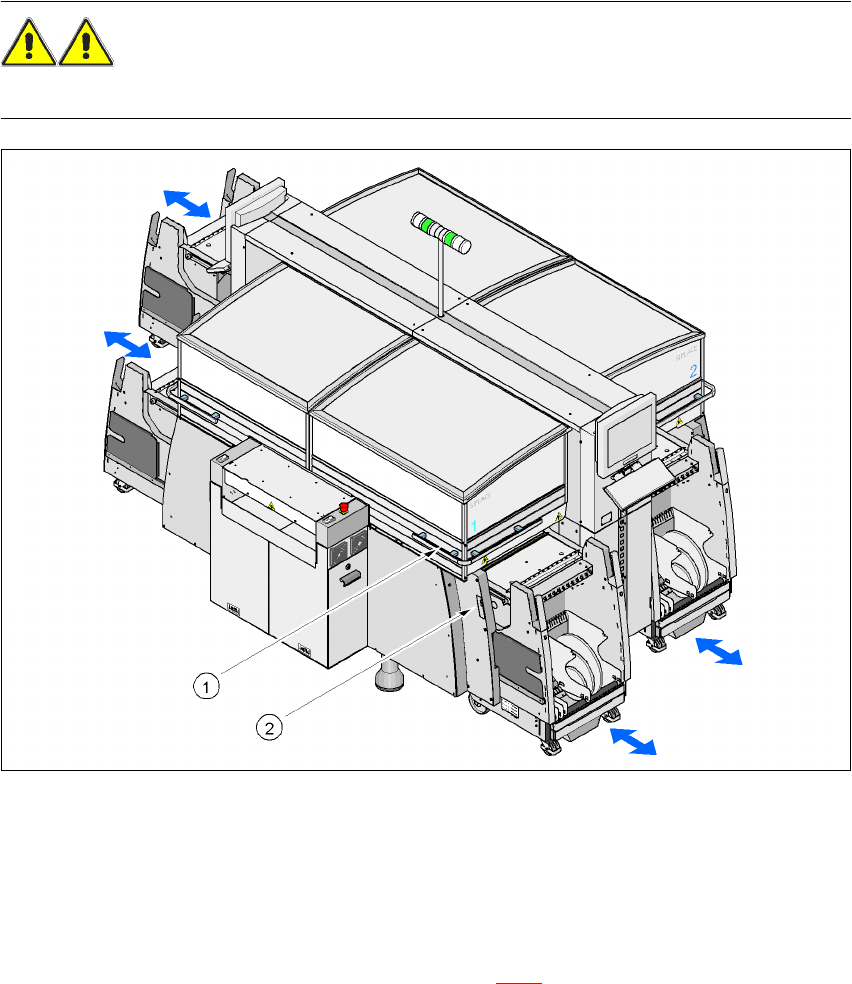

圖 2.5 - 5 靠接或分離料站台車的安全指示
2
(1) 按鈕，手部防護板上方，保護蓋下方
(2) 按鈕，手部防護板的一側
2
更換料站台車的安全設計概念，要求操作人員必須同時按住兩個按鈕，才能進行料站台車的靠接。
一個按鈕在保護蓋下，另一個按鈕則在手部防護板旁 ( 圖 2.5 - 5
第 1 及第 2 項 )。這樣可確保操作人
員在進行靠接時隨時站在取置機的一旁。操作人員隨時都必須用到雙手，藉此來避免手部遭受傷
害。 2
Æ 在您靠接料站台車之前，請剪短送料器前端的元件料帶約 3 cm。料帶的端頭接著就會滑入廢料
帶導槽的開口中而不需以手輔助。這樣可確保操作人員不必將伸手進入廢料帶導槽的危險部位。
2 操作安全須知 SIPLACE HF 系列使用手冊
2.5 機器操作的安全指示 軟體版本 SR.505.xx 05/2004 中文版
54
2.5.7 關於移動料站台車的安全指示
警告
為避免發生意外，在您移動料站台車時，請務必遵循以下所列的規則。
Æ 當您要移動料站台車時，請隨時用雙手握住把手。
Æ 請記住，料站台車上的送料器中裝滿元件時，在坡度超過 20° 以上的斜坡上，可能會向旁邊或向
前傾倒翻覆。
Æ 請確定要移動料站台車的地面，有明顯較小的坡度。
Æ 請小心不要撞到障礙物。如果台車的移動速度夠快，可能會向前傾倒翻覆。
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.6 安全配備
55
2.6 安全配備
2.6.1 保護蓋
2
圖 2.6 - 1 保護蓋
2
(1) 保護蓋，短
(2) 保護蓋，長
(3) 輸入輸送帶上的護蓋與手部防護板
(4) 輸出輸送帶上的護蓋與手部防護板
