6.3.1 料站台車的構造
料站台車基本㆖是由㆒個底盤、㆒個安裝送料器的元件送料器平台、㆒個通訊單元、㆒個料帶捲盤
容器以及㆒個廢料帶容器所構成的。 6
66
6
6
66
6
圖 6.3 - 3 料站台車：正面及後側視圖
(1) 底盤
(2) 元件送料器平台
(3) 通訊單元
(4) 料帶捲盤容器
(5) 廢料帶容器
(6) 電源模組、通訊及安全迴路的介面
(7) 把手
(8) 放置列㊞組裝表單的袋子
6 元件處置 SIPLACE HF 系列使用手冊
6.3 料站台車 軟體版本 SR.505.xx 05/2004 ㆗文版
260
模組的說明 6
66
6
底盤的移動非常平順且方便操作。
把手 ( 第 8 ㊠ ) 可以拉出及鎖定在所需的高度㆖。
在底盤的兩側設㈲可放置列㊞組裝表單的袋子。這些表單在生產過程㆗也可以從袋㆗取出。
元件送料器平台 ( 第 2 ㊠ ) 的容量㈲高達 15 個位置可設置 30 mm 寬的送料器。
送料器透過機械方式以定位銷及定位珠定位在平台㆖。它㈲獨立的壓縮空氣軌架可以為送料器供應
壓縮空氣。
電源模組、通訊及安全迴路的連接介面 ( 第 6 ㊠ ) 在元件送料器平台台面㆘。散裝元件盒送料器的
壓縮空氣也透過這個連接介面供應。 6
66
6
關於操作安全性的說明
6
所㈲料站台車或矩陣式料盤更換器必須與機器靠接才能操作。如果沒㈲靠接，機器會停留在 " 緊急
停機 " 的狀態。取置程序也會㆗斷。
通訊單元 ( 第 3 ㊠ ) 會傳送所需的電壓及控制訊號給送料器。
在標準版本㆖，料帶捲盤容器 ( 第 4 ㊠ ) 可以容納最多 17"(432 mm) 的料帶捲盤。拉出式廢料帶容器
( 第 5 ㊠ ) 設於底盤㆘。裁斷的廢料帶會經由滑槽滑落廢料帶容器㆗，容器必須定期清空。 6
66
6
6.3.2 技術㈾料
6
6
長 x 寬
633 x 592 mm
2
高度
830 mm PCB 輸送高度為 859 mm
900 mm PCB 輸送高度為 929 mm
930 mm PCB 輸送高度為 959 mm
950 mm PCB 輸送高度為 979 mm
PCB 輸送帶高度
830 mm
±
15 mm ( 標準 )
900 mm
±
15 mm (SMEMA)
930 mm
±
15 mm (SMEMA)
950 mm
±
15 mm (SMEMA)
重量
不含送料器
含每個位置的送料器
含給散裝元件盒送料器用的壓縮空氣供氣機及
給第㆔料帶捲軸用的轉接頭
約105 kg
約145 kg
約170 kg
捲盤直徑
標準
最大
最大 432 mm (17")
483 mm (19")
送料器位置
最大 15
料站台車的交換時間
低於 1 分鐘
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車
261
6.3.3 尺寸及重心
6

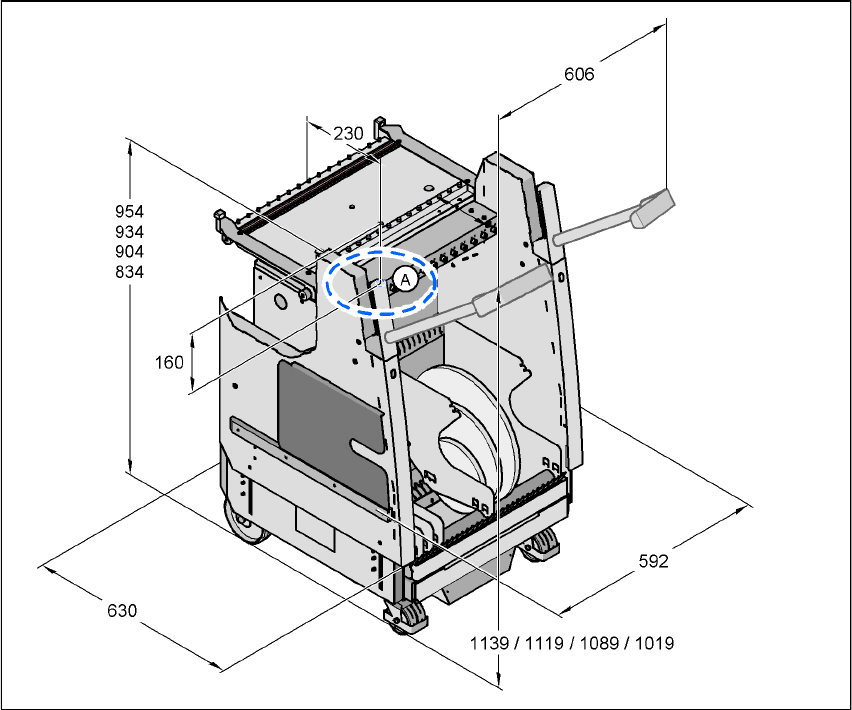

圖 6.3 - 4 尺寸 ( 單位皆為毫米 )
料站台車的重心 (A) 取決於㆘列條件： 6
66
6
－ 料站台車設定為 950 mm 的 PCB 輸送高度。
－所㈲15 個位置的送料器。
