SIPLACE HF 系列使用手 冊 4 組立與啟用 軟體版本 SR.505.xx 05/2004 中 文版 4.5 取置機的組立 201 註 4 如果機器的 PCB 輸送高度設定為 8 30 mm，且料站 台車靠接單元安裝在前部位置 ( 參閱圖 4.5 -24 )， 則六角頭螺絲 M24 x 80 ( 圖 4.5 -24 第 1 項 ) 會被料站台車靠接單元的 氣壓筒空氣連接管線 ( 圖 4.5 -24 第3項)遮 蔽 。 4 Æ 因…
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
200
4.5.15 進行取置機最終調整
Æ 將取置機的水平儀以 X 及 Y 軸的方向，置於取置區 1 的 PCB 輸送帶面板上 ( 參閱圖 4.5 - 21)。P C B 輸
送帶寬度已預設為 136 mm。
請注意： 4
在雙輸送帶方面，只將水平儀放在機器的外側面板上來進行 X 方向的調整。
Æ 測量 PCB 輸送帶上緣與地板之間的距離。這個距離應為 800 mm、900 mm、930 mm 或 950 mm。
4

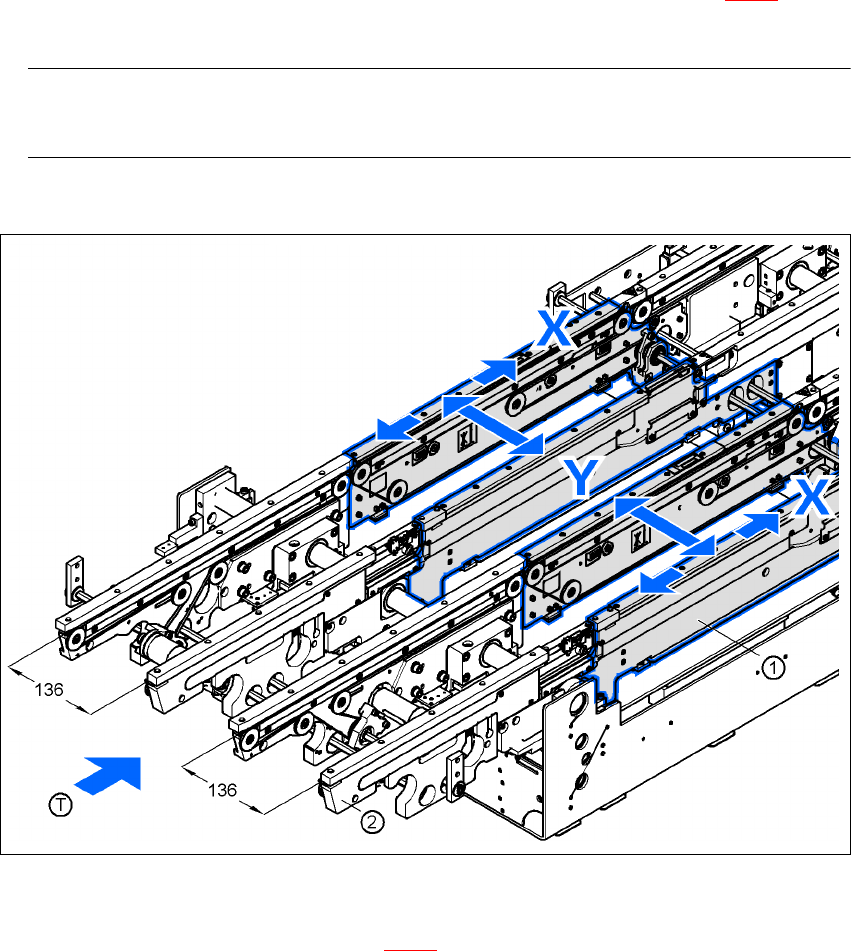

圖 4.5 - 21 在 X 與 Y 軸方向上調整取置機
4
4
Æ 用開口扳手來調整六角頭螺絲M24x80( 圖 4.5 - 22 第1項)，使機器的水平儀在所需的PCB 輸送高度
上不會偏離零點。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
201
註 4
如果機器的 PCB 輸送高度設定為 830 mm，且料站台車靠接單元安裝在前部位置 ( 參閱圖 4.5 -24
)，
則六角頭螺絲 M24 x 80 ( 圖 4.5 -24
第 1 項 ) 會被料站台車靠接單元的氣壓筒空氣連接管線 ( 圖 4.5 -24
第3項)遮蔽。 4
Æ 因此，您必須拆下空氣連接管線 ( 圖 4.5 -24 第 4 項 ) 才能進行調整。
4

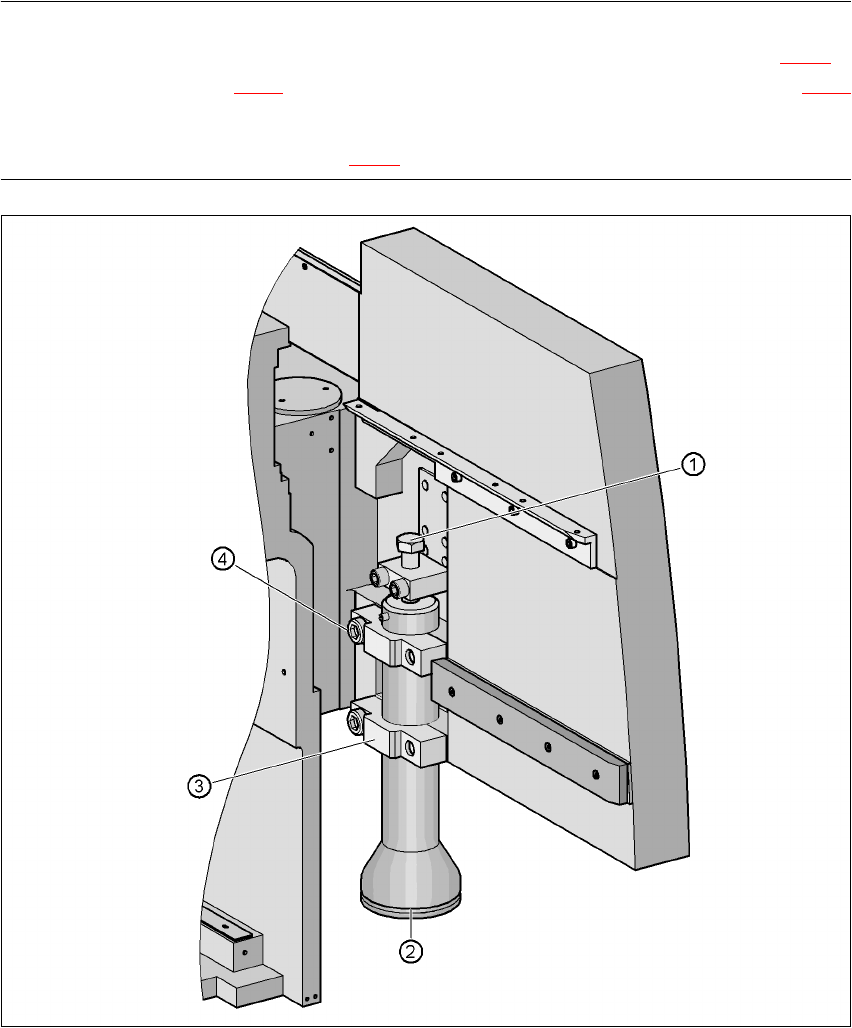

圖 4.5 - 22 調整機器腳架高度
(1) 調整高度用的六角頭螺絲 M24 x 80
(2) 機器腳架
(3) 夾鉗
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
202
(4) M24 x 90 內六角螺絲
Æ 檢查所需的 PCB 輸送高度。
Æ 如果取置機已經排列對齊，則使用尺寸19的內六角扳手鎖緊內六角螺絲M24x90(位置4)來固定所
有機器腳架上的夾頭 ( 第 3 項 )。
Æ 轉鬆 "HS50" 機器腳架，直到確實落在地面上為止。
Æ 請確定 "HS50" 機器腳架沒有轉鬆到機器無法再調整的地步。
4
4
4
4
4
4
4
Fig. 4.5 - 23
"HS50" 機器腳架的對正及鎖定
(1) 間隔器
(2) "HS50" 機器腳架
(3) M24 鎖緊螺帽
4
Æ 使用水平儀來確定取置機有精確的定位。
Æ 將空氣連接管線裝配到靠接單元的氣壓筒上(如果先前已經拆下來調整830 mm的PCB輸送高度)。
Æ 使用尺寸 65 的開口扳手來鎖緊 M24 鎖緊螺帽 ( 第 4 項 )。
