SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.9 控制裝置
125
3.9.3.1 取置機操作面板上的控制裝置
這兩個操作面板具有完全相同控制功能。
監視器、鍵盤、起動及停止鈕 3
取置機的兩側都設有監視器以及鍵盤。這些設備的設置，可以讓任何身高滿 160 cm 的人員都可以
舒適且有效的進行工作。
起動及停止鈕都設在鍵盤的下方。螢幕上的對話框會偶而提醒您利用這兩個按鈕採取特定的動作，
而按鈕的安排也可以讓您方便使用，或者進行互動控制。
總電源開關 3
總電源開關是電源模組的一部份。從 PCB 輸送帶的方向看，它是位於左側操作面板上。 因為只有
在進行維修及預防保養工作時才會用到，這個開關並不經常用到。
3.9.3.2 取置機輸出 / 入側的控制開關
設置在取置機輸入側與輸出側的控制裝置具有完全相同控制功能。
緊急停機按鈕，起動及停止鈕 3
PCB 輸送帶的輸入及輸出端都設有 1 個緊急停機按鈕以及 2 個起動及停止鈕。這樣的安排目的在於
不論從任何位置都可以快速而方便的找到緊急停機按鈕。
另外，在進行預防保養、維修及設定工作時，可以無阻礙的檢視取置頭及取置區也是相當重要的，
以方便檢查在機器內部所進行的所有作業。而且在測試階段或者在起動單一功能 ( 例如 ) 時，這也
尤其重要的。
3 技術資料 SIPLACE HF 系列使用手冊
3.10 懸臂 軟體版本 SR.505.xx 05/2004 中文版
126
3.10 懸臂
3.10.1 HF 取置機的懸臂的位置
3

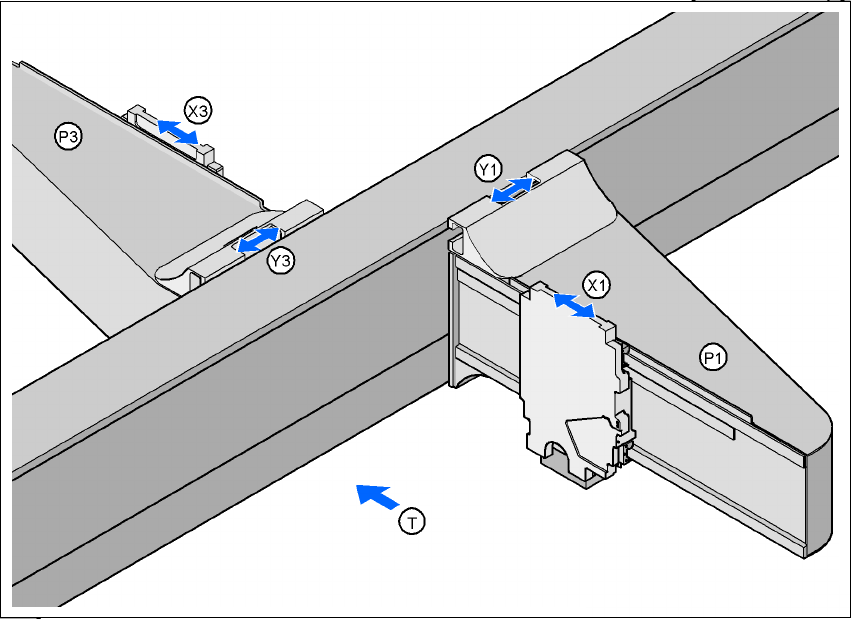

圖 3.10 - 1 HF 取置機的懸臂的位置
3
P1 懸臂 1
X1 X 軸，懸臂 1
Y1 Y 軸，懸臂 1
P2 懸臂 2
X3 X 軸，懸臂 3
Y3 Y 軸，懸臂 3
(T) PCB 輸送方向
懸臂系統包括 2 個功能組
– X軸及
– Y軸
取置區 2
取置區 1
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.10 懸臂
127
3.10.2 HF/3 取置機的懸臂的位置
3
圖 3.10 - 2 HF/3 取置機的懸臂的位置
3
P1 懸臂 1
X1 X 軸，懸臂 1
Y1 Y 軸，懸臂 1
P3 懸臂 3
X3 X 軸，懸臂 3
Y3 Y 軸，懸臂 3
P4 懸臂 4
X4 X 軸，懸臂 4
Y4 Y 軸，懸臂 4
(T) PCB 輸送方向
取置區 2
取置區 1
