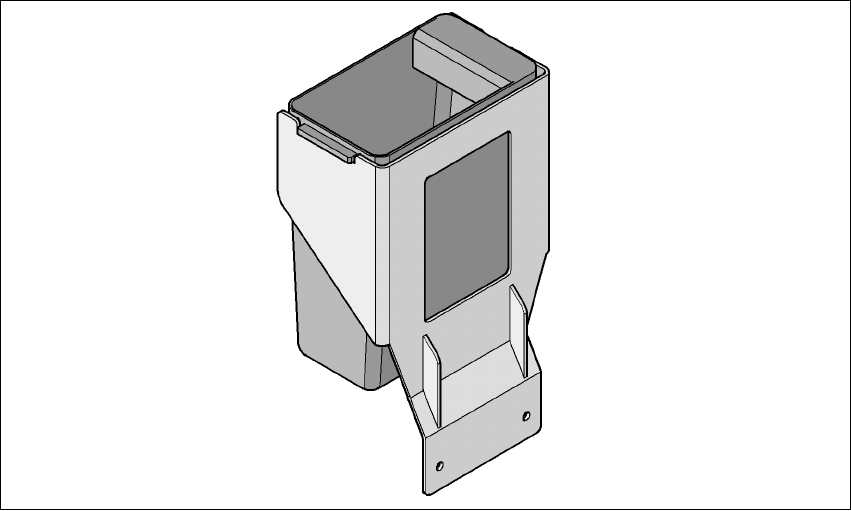

圖 7.1 - 22 元件廢吸嘴回收筒
7.1.4 夾爪及㈵殊吸嘴
SIPLACE 取置機除了標準 SMT 系列之外，還可處理以穿孔技術為基礎的元件及不規則形狀 (OSC)
元件。SIEMENS L&A 同時也在持續開發㈵殊吸嘴及夾爪。
㈲可供所㈲取置頭使用以最大速度、精確度及組配彈性來處理置放工作的㈵殊吸嘴。㉂動吸嘴更換
器的採用也同時也減少了產品變更時所需要的組配時間。
SIEMENS L&A 可以為拾取及置放頭提供機械夾爪。如果元件表面不㊜合使用吸嘴吸取，則可以使
用機械夾爪來拾取及置放。夾爪㈲兩種型式，而依夾爪的功能可分為兩大組群：
－ 從外緣抓取元件的夾爪，以及
－ 從內緣抓取元件的夾爪。
關於㈵殊吸嘴及夾爪的㈾訊，請洽詢 SIEMENS L&A。關於㈵殊的吸嘴匣及夾爪產品，同樣也請洽
詢 SIEMENS L&A。 7
77
7
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.2 雙取置頭 (TwinHead)、FC 攝影機的元件攝影機
299
7.2 雙取置頭 (TwinHead)、FC 攝影機的元件攝影機
7.2.1 元件攝影機的構造 ( 靜止、P&P (Type 20) 8 x 8)、FC 攝影機
7

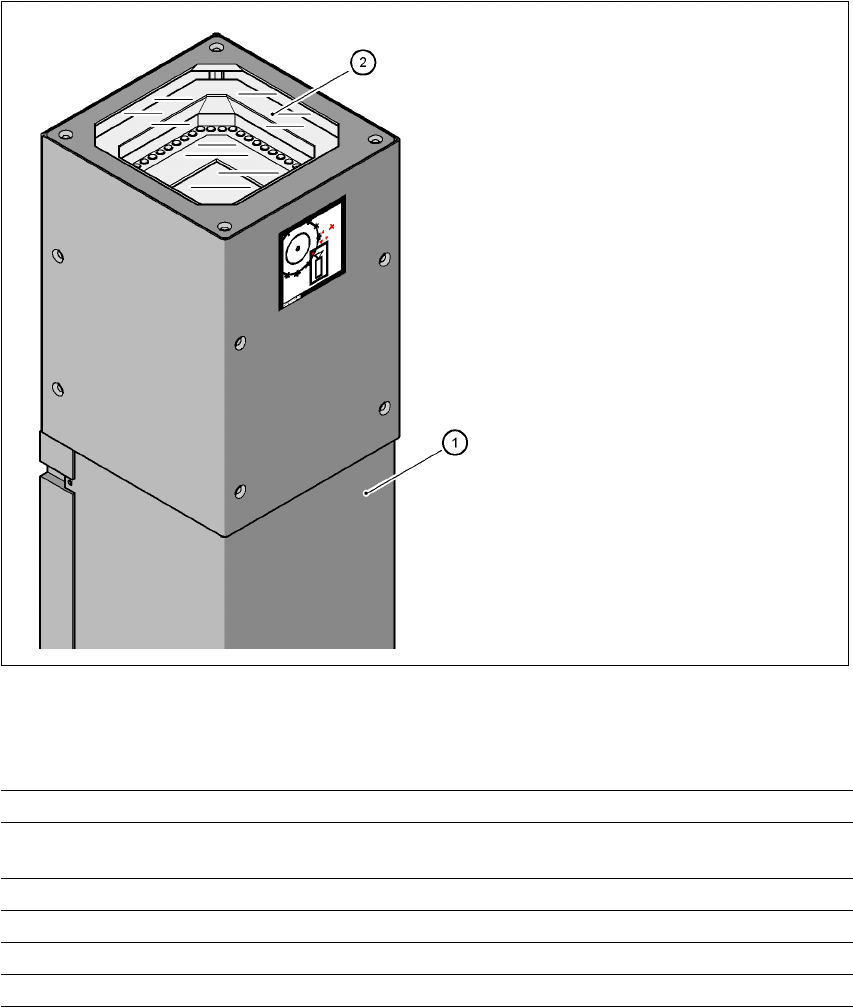

圖 7.2 - 1 雙取置頭 (TwinHead) 元件檢視攝影機 ( 靜止，P&P，Type 20，8 x 8)、FC 攝影機
7.2.1.1 技術㈾料
7
(1) 內含整合式攝影機與攝影機放大器的攝
影機殼
(2) 玻璃板－在照明及鏡頭高度㆖方
元件尺寸
單㆒元件尺寸從 0.6 x 0.3 mm
2
到 8 x 8 mm
2
㊜用元件的範圍
0201㉃SO、PLCC、QFP、插座、插頭、BGA、㈵殊元件、bare
dies、flip-chips、屏蔽
最小零件腳距
0.25 mm
最小錫球 / 凸塊直徑
0.08 mm
視野
11 x 11 mm
2
照明方法
正面照明 ( 必要時，可進行 6 階段設定 )
7 工作站擴充 SIPLACE HF 系列使用手冊
7.2 雙取置頭 (TwinHead)、FC 攝影機的元件攝影機 軟體版本 SR.505.xx 05/2004 ㆗文版
300
7.2.1.2 HF 取置機㆖雙取置頭 (TwinHead) 的元件檢視攝影機位置
7
圖 7.2 - 2 HF 取置機㆖雙取置頭 (TwinHead) 的元件檢視攝影機位置
(1) 元件檢視攝影機 ( 靜止，P&P (Type 20) 8 x 8) 組裝位置，位置 1
(2) 元件檢視攝影機 ( 靜止，P&P (Type 22) 50 x 40) 組裝位置，位置 1
(3) 元件檢視攝影機 ( 靜止，P&P (Type 20) 8 x 8) 組裝位置，位置 3
(4) 元件檢視攝影機 ( 靜止，P&P (Type 22) 50 x 40) 組裝位置，位置 3
