2.9.2 關閉取置系統的總電源開關並與電源分離…
自動取置系統將不會通電，只有電源供應裝置仍留有些微的殘留電壓。 2
2.9.3 關閉總電源開關後機器內部的壓縮空氣的狀況
當取置系統從總電源開關 ( 圖 2.9 - 1 中的第 1 項 ) 關閉時，或者連接取置系統的電源中斷時，壓縮
空氣單元由電力控制的主閥Y1會關斷(圖2.8 - 1
中的第1項)。壓力會在5秒鐘之內降到0 MPa (0 bar)。2
2.10 上鎖與加掛標籤的程序
2.10.1 目的與適用範圍
在執行任何預防保養或維修工作之前，必須進行上鎖與加掛吊牌的程序。若正確遵循這些程序，將
可以避免員工遭受傷害。 2
請注意 這些程序僅表示上鎖 / 加掛標籤的最低要求。任何順利完成工作所需的額外安全防護可以由
廠務監督人員、安全幹部、安全委員會以及保健部門另行規定。 2
2.10.2 說明
不論何時，在需要進行隔離、控制及解除能量時，必須遵循下列程序： 2
Æ 通知可能受影響的員工。
Æ 將設備關機。請執行所有正常的停機程序，例如
－ 按下停止鈕，
－ 將工作站電腦關機
－ 用總開關關閉取置機
Æ 將機器與所有能量來源隔離，例如：
－ 壓縮空氣供氣，及
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.10 上鎖與加掛標籤的程序
81
－ 電源。
Æ 機器上鎖。
－ 不論何時，應盡可能將 ( 例如 ) 馬達接觸器上鎖。
2

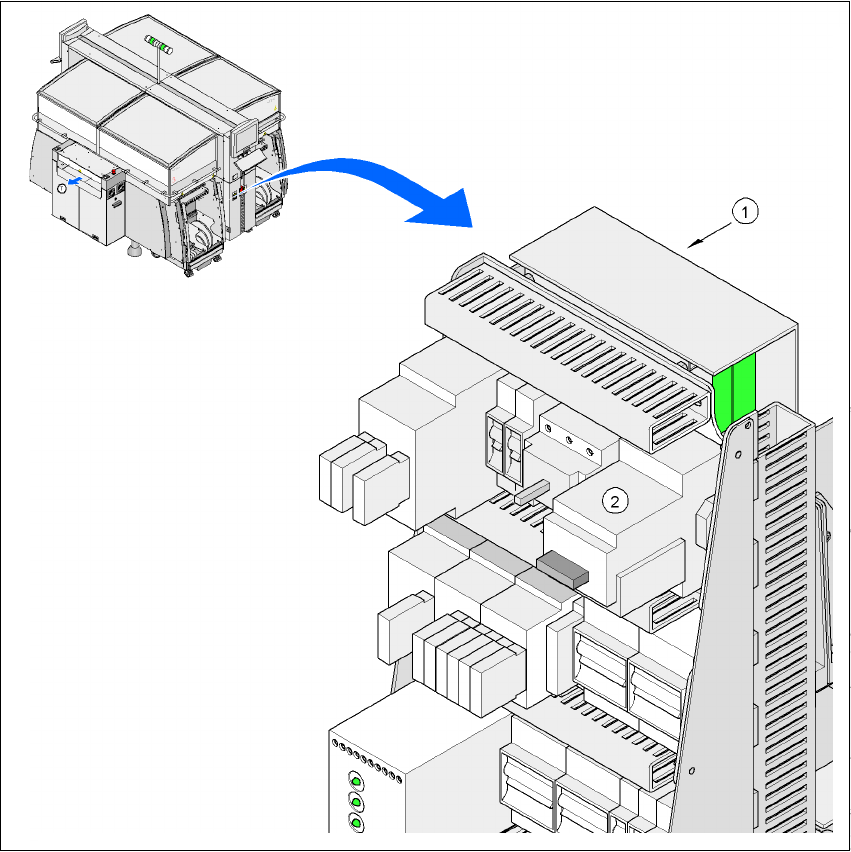

圖 2.10 - 1 馬達接觸器的位置
2
(1) 電源
(2) 馬達接觸器
(T) PCB 輸送方向
2 操作安全須知 SIPLACE HF 系列使用手冊
2.10 上鎖與加掛標籤的程序 軟體版本 SR.505.xx 05/2004 中文版
82
2
圖 2.10 - 2 馬達接觸器上鎖
2
－ 加掛標籤：
如果機器無法上鎖 ( 這是必然的 )。因為能量隔離裝置容納不下鎖具。在這種情況下，能量
隔離裝置必須加上吊牌，以警告員工這部機器沒有通電不能作業。吊牌必須牢固繫縛，必須
設置在所有人都可看到的位置，並且只有裝設吊牌的人可以拆除吊牌。 2
Æ 解除蓄積的能量
蓄積在壓縮空氣供氣管線中的能量，或者蓄積在電解質電容器中的電能，必須以適當的方法解
除。 2
(A) 逆時針方向轉動操作撥桿。
(B) 用螺絲起子將操作撥桿的鎖耳推出。
(C) 用鎖頭鎖住操作撥桿。
