Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
109
3.3 Mitat ja paino
3.3.1 Tekniset tiedot - mitat ja painot
Automaattien pituus
molemmilla kiinnityssarjoilla 2380 mm
yhdellä kiinnityssarjalla 2103 mm
ilman kiinnityssarjoja 1826 mm
Automaattien leveys
X4 telakoituine komponenttivaunuineen (Asetus-
paikat 1 + 4)
X4 telakoituine komponenttivaunuineen (Asetus-
paikat 2 + 3)
X3 telakoituine komponenttivaunuineen (Asetus-
paikat 1 + 4)
X3 telakoituine komponenttivaunuineen (Asetus-
paikat 2 + 3)
X2 telakoituine komponenttivaunuineen (Asetus-
paikat 1 + 4)
X2 telakoituine komponenttivaunuineen (Asetus-
paikat 2 + 3)
sis. monitorit
näppäimistöineen
2815 mm
2815 mm
2815 mm
2395 mm
2395 mm
2395 mm
2766 mm
2804 mm
Automaattien korkeus
merkkilammpuineen
avatuin suojakansin
Maks. 1863 mm
1990 mm (PL-kuljetuskorkeus: 830 mm)
2060 mm (PL-kuljetuskorkeus: 900 mm)
2090 mm (PL-kuljetuskorkeus: 930 mm)
2112 mm (PL-kuljetuskorkeus: 950 mm)
Automaattien maavara 120 mm (PL-kuljetuskorkeus: 830 mm)
190 mm (PL-kuljetuskorkeus: 900 mm)
220 mm (PL-kuljetuskorkeus: 930 mm)
240 mm (PL-kuljetuskorkeus: 950 mm)
Automaattien paino
X4 (Kone komponenttivaunuineen)
X4 (Täysvarustus syöttömoduulien kanssa)
X3 (Kone komponenttivaunuineen)
X3 (Täysvarustus syöttömoduulien kanssa)
X2 (Kone komponenttivaunuineen)
X2 (Täysvarustus syöttömoduulien kanssa)
3880 kg
4255 kg
3790 kg
4171 kg
3705 kg
4086 kg
Automaattien vaatima pinta-ala
X4, X3 ja X2 6,70 m²
Automaattien aiheuttama pintakuormitus
a
a) Laskettaessa pintakuormitusta on mukaan laskettu koneen joka puolelle 0,5 m leveä työtila.
X4
X3
X2
5,98 kN/m²
5,84 kN/m²
6,20 kN/m²
Konejalkojen lukumäärä 6
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
110
3.3.2 Mitat
3.3.2.1 X4-automaatin mitat
3
3
3
3

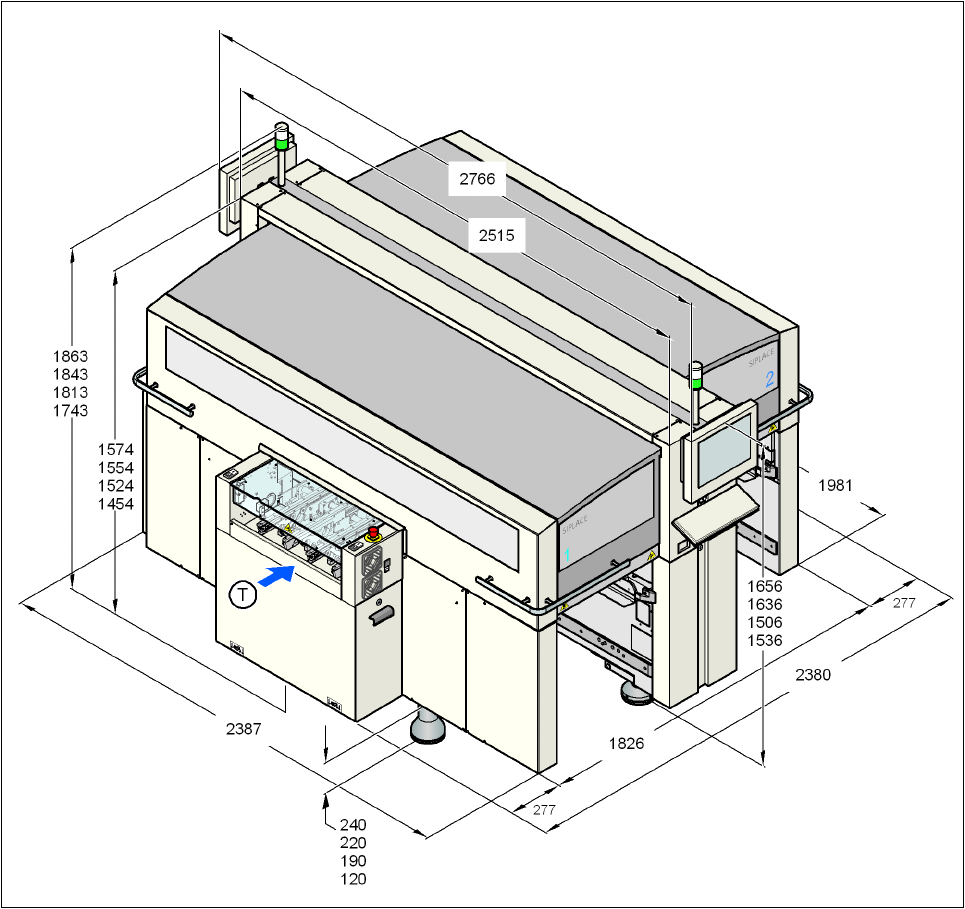

Kuva 3.3 - 1 X4-automaatin mitat (peruskone) millimetreissä
3
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
111
3.3.2.2 X3-automaatin mitat
3
3
3
3

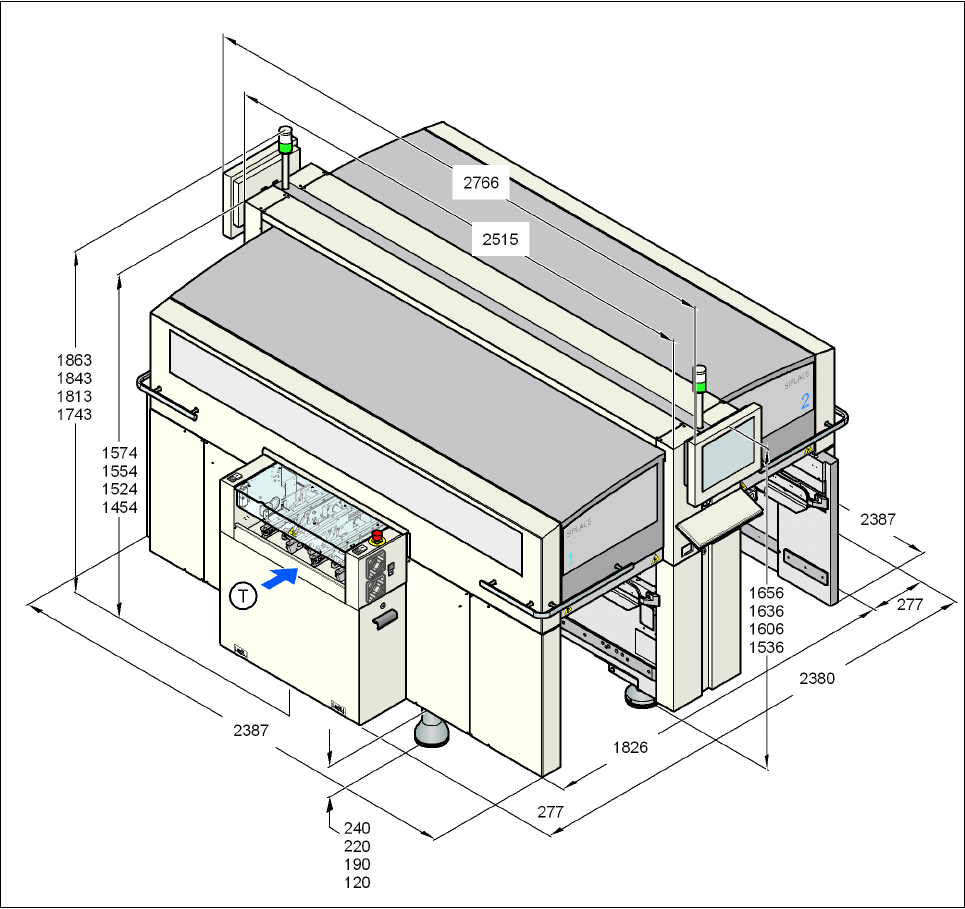

Kuva 3.3 - 2 X3-automaatin mitat (peruskone) millimetreissä
3
(T) Piirilevyn kuljetussuunta
